高尔夫球打击垫的制作方法

本实用新型涉及运动训练器械技术领域，特别涉及一种高尔夫球打击垫。

背景技术：

高尔夫球打击垫是高尔夫运动在辅助练习中常用的器具。如图1所示，现有技术中的高尔夫球打击垫包括位于底部的EVA软板1和粘接于EVA软板1上的人工草层3。人工草层3通过设置于EVA软板1的表面上的胶层2粘接于EVA软板上。

EVA软板的防滑性能较差，造成高尔夫球打击垫在使用过程中易发生窜动，影响高尔夫练习者的使用。另外，EVA软板的耐温性能较差，在高温环境下易变形而发生起翘。

技术实现要素：

本实用新型的目的在于提供一种高尔夫球打击垫的制备方法和高尔夫球打击垫，以提高高尔夫球打击垫的防滑性能。

本实用新型提供一种高尔夫球打击垫，所述高尔夫球打击垫包括从下向上依次设置的底部防滑层、弹性纤维层和人工草层，其中，所述底部防滑层由第一粘合剂组成；或者，所述底部防滑层由防滑布和设置于所述防滑布上的第二粘合剂组成。

进一步地，所述防滑布包括无纺布。

进一步地，所述高尔夫球打击垫还包括设置于所述弹性纤维层和所述人工草层之间的粘合层。

进一步地，所述粘合层的厚度为2-3mm。

进一步地，所述人工草层为经编草。

进一步地，所述底部防滑层的厚度为1-2mm。

进一步地，所述弹性纤维层的厚度为10-18mm。

进一步地，所述人工草层的厚度为10-20mm。

基于本实用新型提供的高尔夫球打击垫，高尔夫球打击垫包括从下向上依次设置的底部防滑层、弹性纤维层和人工草层，其中，底部防滑层由第一粘合剂组成；或者，底部防滑层由防滑布和设置于防滑布上的第二粘合剂组成。本实用新型的高尔夫球打击垫通过将高尔夫球打击垫的底部设置为由第一粘合剂组成的底部防滑层或者由防滑布和设置于防滑布上的第二粘合剂组成的底部防滑层，提高高尔夫球打击垫的防滑性能，有效避免高尔夫球打击垫在使用过程中发生窜动。

通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为现有技术的高尔夫球打击垫的结构示意图；

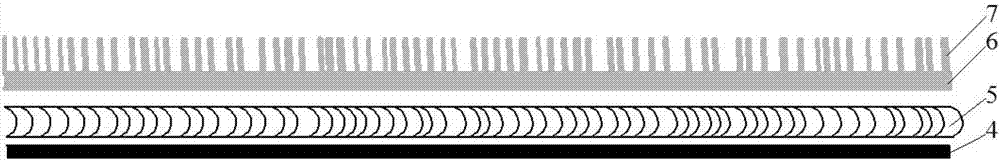

图2为本实用新型实施例的高尔夫球打击垫的结构示意图。

各附图标记分别代表：

1-EVA软板；2-胶层；3-人工草层；4-第一胶层；5-弹性纤维层；6-粘合层；7-人工草层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本实用新型的范围。同时，应当明白，为了便于描述，附图中所示出的各个部分的尺寸并不是按照实际的比例关系绘制的。对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它示例可以具有不同的值。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。

为了便于描述，在这里可以使用空间相对术语，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用来描述如在图中所示的一个器件或特征与其他器件或特征的空间位置关系。应当理解的是，空间相对术语旨在包含除了器件在图中所描述的方位之外的在使用或操作中的不同方位。例如，如果附图中的器件被倒置，则描述为“在其他器件或构造上方”或“在其他器件或构造之上”的器件之后将被定位为“在其他器件或构造下方”或“在其他器件或构造之下”。因而，示例性术语“在……上方”可以包括“在……上方”和“在……下方”两种方位。该器件也可以其他不同方式定位(旋转90度或处于其他方位)，并且对这里所使用的空间相对描述作出相应解释。

如图2所示，本实用新型实施例的高尔夫球打击垫包括从下向上依次设置的底部防滑层4、弹性纤维层5和人工草层7。其中，其中，底部防滑层由第一粘合剂组成；或者，底部防滑层由防滑布和设置于防滑布上的第二粘合剂组成。当底部防滑层由第一粘合剂组成时，本实用新型实施例的高尔夫球打击垫通过将高尔夫球打击垫的底部设置为由第一粘合剂组成的底部防滑层，提高高尔夫球打击垫的防滑性能，有效避免高尔夫球打击垫在使用过程中发生窜动。

在一个附图未示出的实施例中，底部防滑层还可以由防滑布和设置于防滑布上的第二粘合剂组成。防滑布可以提高高尔夫球打击垫的防滑性能且通过第二粘合剂与弹性纤维层5进行粘接。

防滑布可以是无纺布。

另外，本实用新型实施例的高尔夫球打击垫在底部防滑层4与人工草层7之间设置弹性纤维层5，由于弹性纤维层5的内部具有散热孔，因此本实用新型实施例的高尔夫球打击垫在高温环境下散热性能较好，有效避免高温导致的起翘。并且弹性纤维层5具有高弹性，因此在长时间踩踏后不易变形，增长使用寿命。

优选地，底部防滑层的底面上设置有凸部，从而提高防滑效果。例如，可以使底部防滑层的底面设置有凸点

在本实施例中，第一粘合剂为PU胶。通过在平整的特氟龙板材上刮刷一定量的PU胶使其形成具有一定厚度的底部防滑层4。第一粘合剂在本实施例中的高尔夫球打击垫中不仅起到防滑的作用还起到粘接弹性纤维层的作用。

在本实施例中，底部防滑层4的厚度为1-2mm。底部防滑层4设置在这一数值范围内，使得底部防滑层4既对打击垫起到力平衡作用，起到防滑作用，又不会影响打击垫的整体受力。

本实用新型实施例的高尔夫球打击垫在高温环境下散热性能较好，可有效避免起翘。发明人分别将底部防滑层为第一胶层和底部防滑层为防滑布和第一胶层的两种实施方式的高尔夫球打击垫置于40℃的室外高温下进行一定时间的试验，试验显示两种实施方式的高尔夫球打击垫均未出现起翘。

优选地，如图2所示，在本实施例中，高尔夫球打击垫还包括设置于弹性纤维层5和人工草层7之间的粘合层6。通过在弹性纤维层5的上表面涂刷一定量的PU胶形成粘合层6，然后将人工草层7通过粘合层6粘接于弹性纤维层5上，人工草层7可以更牢固地粘接于弹性纤维层5上。

在本实施例中，人工草层7包括经编草。经编草作为整体直接粘接于弹性纤维层5上，与现有技术中的将人工草线依次粘接于弹性纤维层上，整体结构更加紧凑且制备工艺简单高效。

优选地，弹性纤维层5的厚度为10-18mm。将弹性纤维层的厚度设置在以上数值范围内使得弹性纤维层既起到支撑人工草层的作用，又不会由于弹性过大，而影响人工草层的正常使用。

优选地，人工草层7的厚度为10-20mm。

下面将详细说明本实用新型实施例的高尔夫球打击垫的制备方法。

本实用新型实施例的高尔夫球打击垫的制备方法包括制备底部防滑层；在底部防滑层上粘接弹性纤维层；在弹性纤维层上粘接人工草层以形成高尔夫球打击垫预制体。本实用新型实施例的高尔夫球打击垫的制备方法通过先制备位于最下侧的底部防滑层，再依次粘接弹性纤维层和人工草层的从下往上的操作步骤来完成打击垫的制备，便于工厂流水线生产，提高效率，从而降低成本。

具体在本实施例中，制备底部防滑层包括在防粘板上沿防粘板的表面涂刷一定量的第一粘合剂。

防粘板可以是特氟龙板。

优选地，可以在选择表面设置有凹部的防粘板，在防粘板上涂刷第一粘合剂时就使第一粘合剂形成的底部防滑层的底面上形成了凸部，从而提高防滑效果。例如，可以使底部防滑层的底面设置有凸点。

具体地，第一粘合剂包括PU胶，制备底部防滑层包括在防粘板上沿防粘板的表面涂刷一定量的PU胶。涂刷一定量的PU胶包括每平方米涂刷2-4kg的PU胶。每平方米涂刷2-4kg的PU胶可降低成本且粘接效果较好。

在本实施例中，在弹性纤维层上粘接人工草层包括在弹性纤维层上涂刷一定量的PU胶以形成粘合层并将人工草层粘接于粘合层上。

优选地，在弹性纤维层上粘接人工草层还包括在弹性纤维层上涂刷PU胶之前将弹性纤维层的顶面刮平。将弹性纤维层的顶面刮平利于保证PU胶涂刷的均匀性，利于人工草层与弹性纤维层之间的粘合。

优选地，高尔夫球打击垫的制备方法还包括对高尔夫球打击垫预制体在一定的温度下进行压合干燥以形成高尔夫球打击垫。对高尔夫球打击垫预制体在一定的温度下进行压合干燥可以使打击垫的各个组成层的相邻层之间更紧密地粘接在一起。并且压合干燥操作对打击垫的形状起到了定型的作用。

具体地，可以在利用上述方法制备一定数量的高尔夫球打击垫预制体后将一定数量的高尔夫球打击垫预制体在一定温度下依次在高度方向上放置，并在处于最顶层的高尔夫球打击垫预制体的上方设置压合装置以对高尔夫球打击垫预制体进行压合干燥。

优选地，对高尔夫球打击垫预制体在50-80℃下进行压合干燥。在此温度下进行压合干燥在利于保证高尔夫球打击垫预制体能够得到较好的定型的基础上不会造成粘合层的融化。

在选用弹性纤维层时，要将弹性纤维层的尺寸设置为大于高尔夫球打击垫的尺寸以方便裁切。

优选地，可以使弹性纤维层的尺寸在长度方向和宽度方向上均增大5cm。
