一种使用方便的乒乓球桌的制作方法

本实用新型涉及一种乒乓球桌，具体是一种使用方便的乒乓球桌。

背景技术：

新中国成立后，毛泽东主席号召“发展体育运动，增强人民体质”，乒乓球因为对场地要求不高，简便易行所以在全国开展得比较好。1959年乒乓球运动员容国团为中国夺得了第一个世界冠军，让世界瞩目。国人振奋。第26届世界乒乓球锦标赛上庄则栋和丘钟慧分别获得男女单打冠军，中国队也拿下了男子团体冠军。从这个时候开始，中国乒乓球开始在世界上称霸，乒乓运动也长盛不衰。至2005年，共获冠军143.5枚，其中世锦赛100. 5枚，世界杯赛27枚，奥运会16枚。而且已有三次包揽世锦赛全部7个金杯，两次包揽奥运会全部4枚金牌。这样的成绩足以自傲。

其次，乒乓球运动开展的条件不苛刻，可参与性强。男女老少都能打，天南海北都能打，室内室外都能打，有钱没钱都能打。条件好的可用高级球台打，条件差的水泥球台也能打，没有球台用几张桌子拼起来也能打。天气好在露天可以打，遇上大风大雪在一间不大的房间里就可以打。乒乓运动又是一项全身运动，健体健脑又健心。相对于足球篮球等运动，它没有直接的身体对抗，自己可控制运动量，非常有利于普及。总之，这项运动特别适合中国的国情，得到了国人的普遍喜爱，普及程度很高，但是在乒乓球运动的过程中经常会出现乒乓球落在球桌中间挡板的位置，这时候就需要人们走到球桌中间位置取回乒乓球，才能继续运动，非常的不方便，会增加人们乒乓球运动过程中不必要的运动，同时也会影响人们在乒乓球运动过程中的心情。

技术实现要素：

本实用新型的目的在于提供一种使用方便的乒乓球桌，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种使用方便的乒乓球桌，包括桌板、第一连接杆、推板、挡板、固定套、推杆、弹簧、固定板、支撑腿、第一挡板、第二挡板、第二连接杆、L型连接杆和推把，所述桌板顶部中间位置设置有挡板，所述挡板包括第一挡板和第二挡板，所述第二挡板通过第二连接杆与推板固定连接，所述桌板右侧固定安装有固定板，所述固定板与推板之间设置有弹簧，所述推板通过L型连接杆与推杆一端固定连接，所述推杆上套设有两个固定套，所述固定套通过第一连接杆固定安装在桌板底部，推杆另一端焊接有推把，所述桌板底部对称安装有支撑腿。

作为本实用新型进一步的方案：所述桌板为透明材质，桌板内开设有凹槽，凹槽内设置有照明灯，照明灯为LED灯。

作为本实用新型再进一步的方案：所述第一挡板设置于第二挡板上方，第一挡板通过一端与桌板左侧固定连接的支架固定安装在桌板上方。

作为本实用新型再进一步的方案：所述支撑腿外侧固定安装有存储箱，存储箱内部下方设置有球拍存放室，球拍存放室上方设置有乒乓球存放室。

作为本实用新型再进一步的方案：所述乒乓球存放室和球拍存放室之间设置有隔板。

与现有技术相比，本实用新型的有益效果是：在光线昏暗的环境中，通过设置照明灯用于为桌板提供照明，方便使用者的使用，提高了设备的实用性，在打乒乓球的过程中，当乒乓球落在挡板外侧时，利用推把推动推杆进而带动与推板连接的第二挡板向前移动并与乒乓球发生碰撞，利用第二挡板的推力推动乒乓球滚向使用者，当乒乓球落在挡板内侧时，利用推把推动推杆进而带动推板向前移动进而挤压弹簧，进一步放开推把使推板在弹簧弹力的作用下向后移动，进而带动与推板连接的第二挡板向后移动并与乒乓球发生碰撞，进一步利用第二挡板的推力推动乒乓球滚向使用者，无需使用者走到桌板中间位置取回乒乓球，为使用者提供了方便，极大地提高了设备的实用性，通过设置球拍存放室用于存放球拍，通过设置乒乓球存放室用于存放乒乓球，进一步提高了设备的实用性。

附图说明

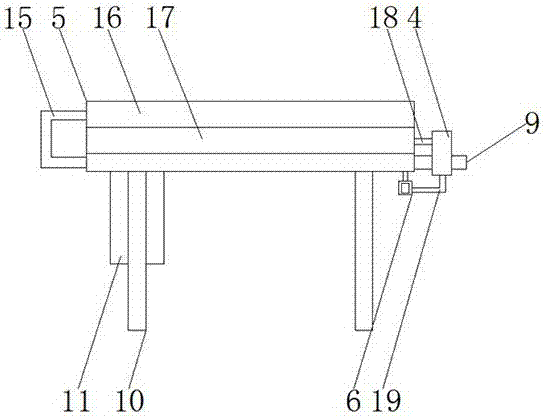

图1为一种使用方便的乒乓球桌的结构示意图。

图2为一种使用方便的乒乓球桌的左视图。

图中所示：桌板1、照明灯2、第一连接杆3、推板4、挡板5、固定套6、推杆7、弹簧8、固定板9、支撑腿10、存储箱11、球拍存放室12、隔板13、乒乓球存放室14、支架15、第一挡板16、第二挡板17、第二连接杆18、L型连接杆19、凹槽20和推把21。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种使用方便的乒乓球桌，包括桌板1、第一连接杆3、推板4、挡板5、固定套6、推杆7、弹簧8、固定板9、支撑腿10、存储箱11、支架15、第一挡板16、第二挡板17、第二连接杆18、L型连接杆19、凹槽20和推把21，所述桌板1为透明材质，桌板1内开设有凹槽20，所述凹槽20内设置有照明灯2，所述照明灯2为LED灯，在光线昏暗的环境中，通过设置照明灯2用于为桌板1提供照明，方便使用者的使用，提高了设备的实用性，所述桌板1顶部中间位置设置有挡板5，所述挡板5包括第一挡板16和第二挡板17，所述第一挡板16设置于第二挡板17上方，第一挡板16通过一端与桌板1左侧固定连接的支架15固定安装在桌板1上方，所述第二挡板17通过第二连接杆18与推板4固定连接，所述桌板1右侧固定安装有固定板9，所述固定板9与推板4之间设置有弹簧8，所述推板4通过L型连接杆19与推杆7一端固定连接，所述推杆7上套设有两个固定套6，所述固定套6通过第一连接杆3固定安装在桌板1底部，推杆7另一端焊接有推把21，通过设置推把21用于方便使用者推动推杆7，在打乒乓球的过程中，当乒乓球落在挡板5外侧时，利用推把21推动推杆5进而带动与推板4连接的第二挡板17向前移动并与乒乓球发生碰撞，利用第二挡板17的推力推动乒乓球滚向使用者，当乒乓球落在挡板5内侧时，利用推把21推动推杆5进而带动推板4向前移动进而挤压弹簧8，进一步放开推把21使推板4在弹簧8弹力的作用下向后移动，进而带动与推板4连接的第二挡板17向后移动并与乒乓球发生碰撞，进一步利用第二挡板17的推力推动乒乓球滚向使用者，无需使用者走到桌板1中间位置取回乒乓球，为使用者提供了方便，极大地提高了设备的实用性，所述桌板1底部对称安装有支撑腿10，所述支撑腿10外侧固定安装有存储箱11，存储箱11内部下方设置有球拍存放室12，通过设置球拍存放室12用于存放球拍，球拍存放室12上方设置有乒乓球存放室14，乒乓球存放室14和球拍存放室12之间设置有隔板13，通过设置乒乓球存放室14用于存放乒乓球，进一步提高了设备的实用性。

本实用新型的工作原理是：在光线昏暗的环境中，通过设置照明灯2用于为桌板1提供照明，方便使用者的使用，提高了设备的实用性，通过设置推把21用于方便使用者推动推杆7，在打乒乓球的过程中，当乒乓球落在挡板5外侧时，利用推把21推动推杆5进而带动与推板4连接的第二挡板17向前移动并与乒乓球发生碰撞，利用第二挡板17的推力推动乒乓球滚向使用者，当乒乓球落在挡板5内侧时，利用推把21推动推杆5进而带动推板4向前移动进而挤压弹簧8，进一步放开推把21使推板4在弹簧8弹力的作用下向后移动，进而带动与推板4连接的第二挡板17向后移动并与乒乓球发生碰撞，进一步利用第二挡板17的推力推动乒乓球滚向使用者，无需使用者走到桌板1中间位置取回乒乓球，为使用者提供了方便，极大地提高了设备的实用性，通过设置球拍存放室12用于存放球拍，通过设置乒乓球存放室14用于存放乒乓球，进一步提高了设备的实用性。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
