一种高效缓冲减振篮球板的制作方法

本实用新型属于篮球设备技术领域，具体地说，本实用新型涉及一种高效缓冲减振篮球板。

背景技术：

随着社会经济的进步，全民体育事业的发展，篮球运动项目得到了越来越多的人的青睐，随之带来的是对篮球设备要求的提高，从以前的木质篮球板演变为现在的有机安全玻璃篮球板，篮球板的材质和外观已经得到了很大的改进，但是这些一体式的篮球板却给篮球架的稳定性提出了挑战。

目前的篮球板与篮球架通过螺栓连接，在篮球的冲击力的作用下，篮球板经常振动，然后会带动连接的螺栓振动，久而久之螺栓会在振动的作用下松动甚至脱落，而且一般室外的篮球场上的篮球框架很少有工作人员去检修或者定期维护，这样就给来篮球场运动的人们带来安全隐患，所以为了解决篮球板在篮球的冲击力作用下产生的振动迅速衰减，需要设计一种能够迅速衰减振动的篮球板是当前需要解决的问题。

技术实现要素：

本实用新型提供一种高效缓冲减振篮球板，目的是能够迅速衰减篮球冲击篮球板而产生的振动，保证篮球板与篮球架之间连接的稳定性，防止连接螺栓或者篮球板松动甚至脱落，从而保证运动人员的安全性。

为了实现上述目的，本实用新型采取的技术方案为：一种高效缓冲减振篮球板，包括前板、密封圈、减振结构橡胶和后板，所述前板和后板上都设有大端安装孔和小端安装孔，且大端安装孔和小端安装孔均匀间隔布置，其中前板和后板之间设有减振结构橡胶和密封圈。

优选的，所述前板的上端的一排设有小端安装孔，然后向下间隔设有大端安装孔，所述后板的上端的一排设有大端安装孔，然后向下间隔设有小端安装孔。

优选的，所述减振结构橡胶为圆台空腔形状，其中在圆台的小端面上设有小圆孔，在圆台的大端面上设有大圆孔，且小圆孔与大圆孔的同轴线。

优选的，所述减振结构橡胶的小端面上小圆孔的四周圆形阵列设有结构槽一，在减振结构橡胶的侧面圆锥面上呈圆形阵列设有结构槽二。

优选的，所述减振结构橡胶的圆台空腔内设有空气袋。

本实用新型是用来能够迅速衰减篮球冲击篮球板而产生的振动，保证篮球板与篮球架之间连接的稳定性，从而保证运动人员的安全性，为解决上述问题，对篮球板做了全新的设计，采用以上技术方案的有益效果是：将篮球板采用三层式的设计，且在前板和后板上都设有减振结构橡胶的大端安装孔和小端安装孔，然后减振结构橡胶在前板和后板之间一排一排的颠倒安装，最大程度的去衰减来自不同方向的篮球对篮球板的冲击里所产生的振动，同时减振结构橡胶上小端面上设有的小圆孔，大端面上设有的大圆孔，以及小圆孔的四周圆形阵列设有结构槽一，在减振结构橡胶的侧面圆锥面上呈圆形阵列设有结构槽二，减振结构橡胶的一排一排颠倒安装以及减振结构橡胶上的小圆孔和大圆孔的设计，很好的衰减了来自篮球场底角方向的篮球给篮球板侧面的冲击力，另外利用结构槽一和圆锥面上结构槽二受到冲击力会变形以及减振结构橡胶里面的空气袋，来衰减来自篮球板正面的冲击力，保证篮球板与篮球架之间连接的稳定性，防止连接螺栓或者篮球板松动甚至脱落，从而保证运动人员的安全性。

附图说明

图1是篮球板的装配轴测图；

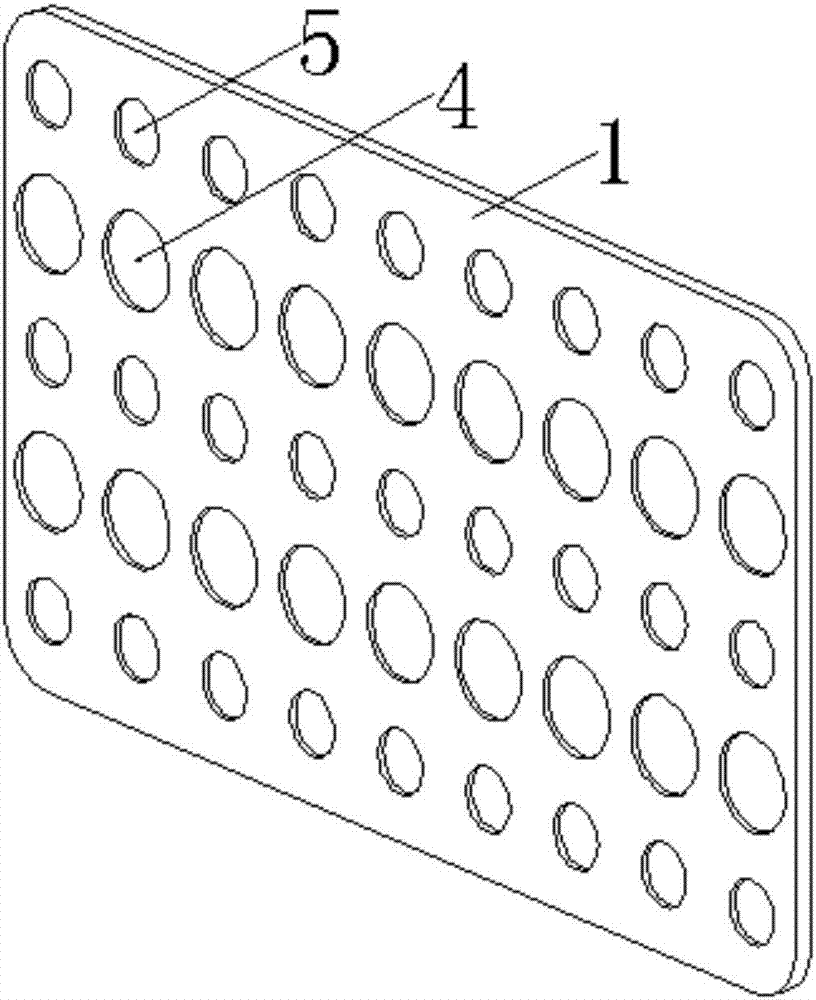

图2是前板轴侧图；

图3是后板轴测图；

图4是减振结构橡胶在后板上的安装结构示意图；

图5是减振结构橡胶的轴测图；

图6是减振结构橡胶的俯视图；

图7是减振结构橡胶的A-A剖视图。

其中：

1、前板；2、密封圈；3、后板；4、大端安装孔；5、小端安装孔；6、减振结构橡胶；7、小圆孔；8、大圆孔；9、结构槽一；10、结构槽二。

具体实施方式

下面对照附图，通过对实施例的描述，对本实用新型的具体实施方式作进一步详细的说明，目的是帮助本领域的技术人员对本实用新型的构思、技术方案有更完整、准确和深入的理解，并有助于其实施。

如图1至图7所示，本实用新型是一种高效缓冲减振篮球板，用来能够迅速衰减篮球冲击篮球板而产生的振动，保证篮球板与篮球架之间连接的稳定性，防止连接螺栓或者篮球板松动甚至脱落，从而保证运动人员的安全性。

具体的说，如图1至图7所示，包括前板1、密封圈2、减振结构橡胶6和后板3，如图2、图3所示，所述前板1和后板3上都设有大端安装孔4和小端安装孔5，且大端安装孔4和小端安装孔5均匀间隔布置，如图1、图4所示，其中前板1和后板3之间设有减振结构橡胶6和密封圈2；如图2所示，所述前板1的上端的一排设有小端安装孔5，然后向下间隔设有大端安装孔4，如图3所示，所述后板2的上端的一排设有大端安装孔4，然后向下间隔设有小端安装孔5；如图5、图6、图7所示，所述减振结构橡胶6为圆台空腔形状，其中在圆台的小端面上设有小圆孔7，在圆台的大端面上设有大圆孔8，且小圆孔7与大圆孔8的同轴线；如图5所示，所述减振结构橡胶6的小端面上小圆孔7的四周圆形阵列设有结构槽一9，在减振结构橡胶6的侧面圆锥面上呈圆形阵列设有结构槽二10；所述减振结构橡胶6的圆台空腔内设有空气袋。

以下用具体实施例对具体工作方式进行阐述：

首选将本实用新型的后板3放置好，然后在后板3上的大端安装孔4和小端安装孔5中涂上连接胶，然后在大端安装孔4中安装减振结构橡胶6的大端，在小端安装孔5中安装减振结构橡胶6的小端，然后再在前板1的大端安装孔4和小端安装孔5中涂上连接胶，然后将密封圈2布置在后板3的边缘，最后将前板1与后板3合在一起组成篮球板。

当篮球板的侧边受到来自篮球场底角方向的篮球带来的冲击力时，此时由于减振结构橡胶6在前板1和后板3之间一排一排的颠倒安装，以及减振结构橡胶6上的小端面上设有的小圆孔7和大端面上设有的大圆孔8，通过小圆孔7和大圆孔8受到冲击力的变形和很好的分解力的作用，很好的衰减了来自篮球板侧面的冲击力；当篮球板正面受到篮球的冲击时，由于减振结构橡胶6的小端面上的结构槽一9受到正面冲击会在减振结构橡胶6的轴向方向上产生形变，另外在圆锥面上的结构槽二10，可改变结构槽二10的形状以及相邻的结构槽二10之间的部分可沿垂直与圆锥面的方向鼓出来，而且在减振结构橡胶6的圆台空腔的内部设有空气袋，这样一起来抗击来自篮球板正面的冲击力，保证篮球板与篮球架之间连接的稳定性，防止连接螺栓或者篮球板松动甚至脱落，从而保证运动人员的安全性。

以上结合附图对本实用新型进行了示例性描述，显然，本实用新型具体实现并不受上述方式的限制，只要是采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进；或未经改进，将本实用新型的上述构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
