一种草苫机的专用分草压草装置的制作方法

本实用新型涉及一种草苫机的专用分草压草装置，属于草苫子(草帘子)的制作加工技术领域。

背景技术：

草苫子(草帘子)是由水稻秸秆编织的产品，主要供蔬菜大棚、建筑工地等使用，背景技术中，中国专利实用新型专利2014100522321、名称为“一种草苫子加工方法及专用草苫机”，是加工草苫子(草帘子)的专用方法设备，需要每次从料斗内取出等量的水稻秸秆（也就是分草、压草），然后将分出的水稻秸秆抓紧、抽出（也就是抓草），才能编织成草苫子，背景技术存在的问题是：分草、压草机构不合理，每次从料斗内取的水稻秸秆不均匀，容易出现卡机、误操作等故障，动作不准确，加工草苫子薄厚不一致，效率低。

技术实现要素：

本实用新型的目的是提供一种草苫机的专用分草压草装置，结构合理，分草压草动作准确，消除机械故障，加工草苫子薄厚一致，效率高，解决背景技术存在的上述问题。

一种草苫机的专用分草压草装置，包含压草针驱动气缸、托草针、分草针、压草针、料斗、分草针支架、分草机构驱动气缸、压草针移动导轨、分草针滑套定位孔、分草针滑套和分草针支架定位孔；

料斗的下部一个侧壁上设置托草针，另一个侧壁上设置分草针，托草针和分草针平行布置，托草针的位置低于分草针，托草针和分草针共同连接分草机构驱动气缸，驱动托草针和分草针在料斗下部做水平往复运动，托草针位于料斗内时，分草针位于料斗外，托草针位于料斗外时，分草针位于料斗内；

所述分草针通过分草针滑套设置在分草针支架上，分草针滑套上设有分草针滑套定位孔，分草针支架上设置与分草针滑套定位孔相匹配的分草针支架定位孔，分草针可在分草针支架上滑动定位，改变托草针与分草针之间的距离；

所述分草针内设有轴向空心结构，轴向空心结构设有向下的开口，轴向空心结构内设有压草针，压草针的长度略小于分草针；在分草针支架上设有压草针移动导轨，压草针连接压草针驱动气缸，驱动压草针沿压草针移动导轨上下移动；

托草针的高度固定不变，分草针定位后也高度不变；压草针在托草针和分草针之间的距离内上下移动。

所述托草针和分草针通过分草机构导轨共同连接分草机构驱动气缸。

所述托草针和分草针的针尖方向相对，托草针和分草针的针尖大致位于同一垂线上。

所述料斗的底部侧壁上设有条状的通过孔，便于托草针、分草针进出料斗。

本实用新型工作过程：通过调整托草针和分草针之间的距离，确定每次分离水稻秸秆的厚度；托草针位于料斗内，分草针位于料斗外；水稻秸秆放置在料斗内，水稻秸秆与托草针和分草针垂直放置，并依靠自身重力依次移动至料斗下部；料斗内的水稻秸秆落到托草针上；分草机构驱动气缸驱动托草针和分草针在料斗下部做水平往复运动，分草针连同内部的压草针一起水平移入料斗，穿入水稻秸秆中，将水稻秸秆上下分开；同时托草针水平移出料斗，压草针驱动气缸驱动隐藏在分草针内的压草针离开分草针，向下移动，将分草针分出的水稻秸秆压下，完成分草压草动作。

料斗底部设有抓草装置，被分草压草装置分出并压下的水稻秸秆被抓草装置抓起，进入下道工序。

为提高工作效率，简化结构，将多套专用分草压草装置排列布置，相邻的托草针和分草针共用同一分草针支架，该分草针支架上的托草针和分草针分别位于分草针支架两侧。

本实用新型创新点：在料斗内采用托草针和分草针配合分草，在分草针内隐藏压草针，进入料斗后压草针与分草针分离，完成压草。

本实用新型的积极效果：结构合理，分草压草动作准确，消除机械故障，加工草苫子薄厚一致，效率高。

附图说明

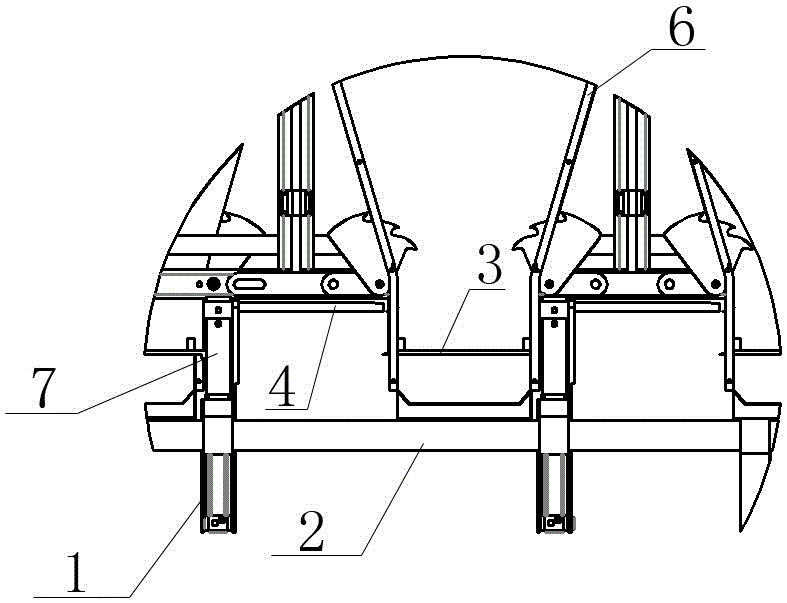

图1为本实用新型实施例托草针位于料斗内结构示意图；

图2为本实用新型实施托草针位于料斗内放大示意图；

图3为本实用新型实施例分草针位于料斗内、压草针压下结构示意图；

图4为本实用新型实施分草针位于料斗内、压草针压下放大示意图；

图5为本实用新型实施例分草针支架结构示意图；

图6为本实用新型实施例分草针内隐藏压草针大示意图；

图7为本实用新型实施例立体结构示意图；

图中：压草针驱动气缸1、分草机构导轨2、托草针3、分草针4、压草针5、料斗6、分草针支架7、分草机构驱动气缸8、机架9、压草针移动导轨10、分草针滑套定位孔11、分草针滑套12、分草针支架定位孔13、通过孔14。

具体实施方式

下面结合附图和实施例对本实用新型做进一步的说明：

一种草苫机的专用分草压草装置，包含压草针驱动气缸1、托草针3、分草针4、压草针5、料斗6、分草针支架7、分草机构驱动气缸8、压草针移动导轨10、分草针滑套定位孔11、分草针滑套12和分草针支架定位孔13；

料斗6的下部一个侧壁上设置托草针3，另一个侧壁上设置分草针4，托草针3和分草针4平行布置，托草针3的位置低于分草针4，托草针3和分草针4共同连接分草机构驱动气缸8，驱动托草针3和分草针4在料斗下部做水平往复运动，托草针3位于料斗6内时，分草针4位于料斗外，托草针3位于料斗6外时，分草针4位于料斗内；

所述分草针4通过分草针滑套12设置在分草针支架7上，分草针滑套12上设有分草针滑套定位孔11，分草针支架7上设置与分草针滑套定位孔11相匹配的分草针支架定位孔13，分草针4可在分草针支架7上滑动定位，改变托草针3与分草针4之间的距离；

所述分草针4内设有轴向空心结构，轴向空心结构设有向下的开口，轴向空心结构内设有压草针5，压草针5的长度略小于分草针4；在分草针支架7上设有压草针移动导轨10，压草针5连接压草针驱动气缸1，驱动压草针5沿压草针移动导轨10上下移动；

托草针的高度固定不变，分草针4定位后也高度不变；压草针5在托草针3和分草针4之间的距离内上下移动。

所述托草针3和分草针4通过分草机构导轨2共同连接分草机构驱动气缸8。

所述托草针3和分草针4的针尖方向相对，托草针3和分草针4的针尖大致位于同一垂线上。

所述料斗的底部侧壁上设有条状的通过孔14，便于托草针、分草针进出料斗。

本实用新型工作过程：通过调整托草针3和分草针4之间的距离，确定每次分离水稻秸秆的厚度；托草针3位于料斗6内，分草针4位于料斗外；水稻秸秆放置在料斗6内，水稻秸秆与托草针3和分草针4垂直放置，并依靠自身重力依次移动至料斗6下部；料斗内的水稻秸秆落到托草针3上；分草机构驱动气缸8驱动托草针3和分草针4在料斗下部做水平往复运动，分草针4连同内部的压草针5一起水平移入料斗，穿入水稻秸秆中，将水稻秸秆上下分开；同时托草针3水平移出料斗6，压草针驱动气缸1驱动隐藏在分草针4内的压草针5离开分草针4，向下移动，将分草针4分出的水稻秸秆压下，完成分草压草动作。

料斗底部设有抓草装置，被分草压草装置分出并压下的水稻秸秆被抓草装置抓起，进入下道工序。

为提高工作效率，简化结构，将多套专用分草压草装置排列布置，相邻的托草针和分草针共用同一分草针支架7，该分草针支架7上的托草针和分草针分别位于分草针支架7两侧。

本实施例采用三套专用分草压草装置排列布置；分草针、托草针均为圆截面针。分草针内的轴向空心结构截面为矩形，内设的压草针截面为方形。
