一种家具制造用木板钻孔装置的制作方法

本实用新型是一种家具制造用木板钻孔装置，属于钻孔装置领域。

背景技术：

钻孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称。

现有技术公开了申请号为：CN201620903659.2的一种家具制造用木板钻孔装置，包括主体，所述主体包括架体、工作台、物料板、配电箱、钻铣底座和电机，所述架体的上设有垂直钻头和水平钻头，所述架体的内部设有钻铣装置，所述水平钻头上设有高度调节手轮，所述工作台上设有横向轨道和纵向轨道，所述横向轨道和纵向轨道之间设有滑槽，所述纵向轨道上设有钻铣底座，所述物料板位于所述钻铣底座上，该实用新型通过物料板与油缸配合使用，即可使放在物料板上的木板夹持的更牢固，有起到定位的作用，通过钻横向轨道和纵向轨道实现了对板材的随意定位，垂直钻头和水平钻头实现了对水平和垂直方向的钻孔，不仅操作简单，而且使钻孔比较省力，有利于提高钻孔的效率和准确度。但是其不足之处在于易使电机转速过高，从而使装置烧毁，影响工作效率。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种家具制造用木板钻孔装置，以解决上述设备易使电机转速过高，从而使装置烧毁，影响工作效率的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种家具制造用木板钻孔装置，其结构包括手摇器、底座、工作台、旋转手柄、钻孔器、调速器、带罩、电机、主轴箱、立柱、升降器，所述底座与立柱相连接，所述主轴箱设有旋转手柄，所述调速器设在主轴箱上，所述调速器由控制面板、外壳、传感器、调速器主体、电路板、处理器、制动器组成，所述控制面板与外壳相连接，所述外壳设在主轴箱上，所述调速器主体设有传感器，所述调速器主体活动连接电路板，所述电路板设在外壳内，所述调速器主体设有处理器，所述制动器与外壳相连接，所述带罩设有电机，所述主轴箱活动连接电机，所述升降器设在立柱上。

进一步地，所述手摇器活动连接升降器。

进一步地，所述工作台设在升降器上。

进一步地，所述钻孔器与主轴箱相连接。

进一步地，所述带罩设在主轴箱相连接。

进一步地，所述立柱与主轴箱相连接。

进一步地，所述主轴箱由铁皮制成。

进一步地，所述手摇器与升降器配套使用。

本实用新型的有益效果为设有调速器，启动电机经主轴箱带动钻孔器对板材钻孔，操作控制面板控制调速器主体使处理器带动制动器对电机调速，防止电机转速过高烧毁，有效的提高使用效率。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种家具制造用木板钻孔装置的结构示意图；

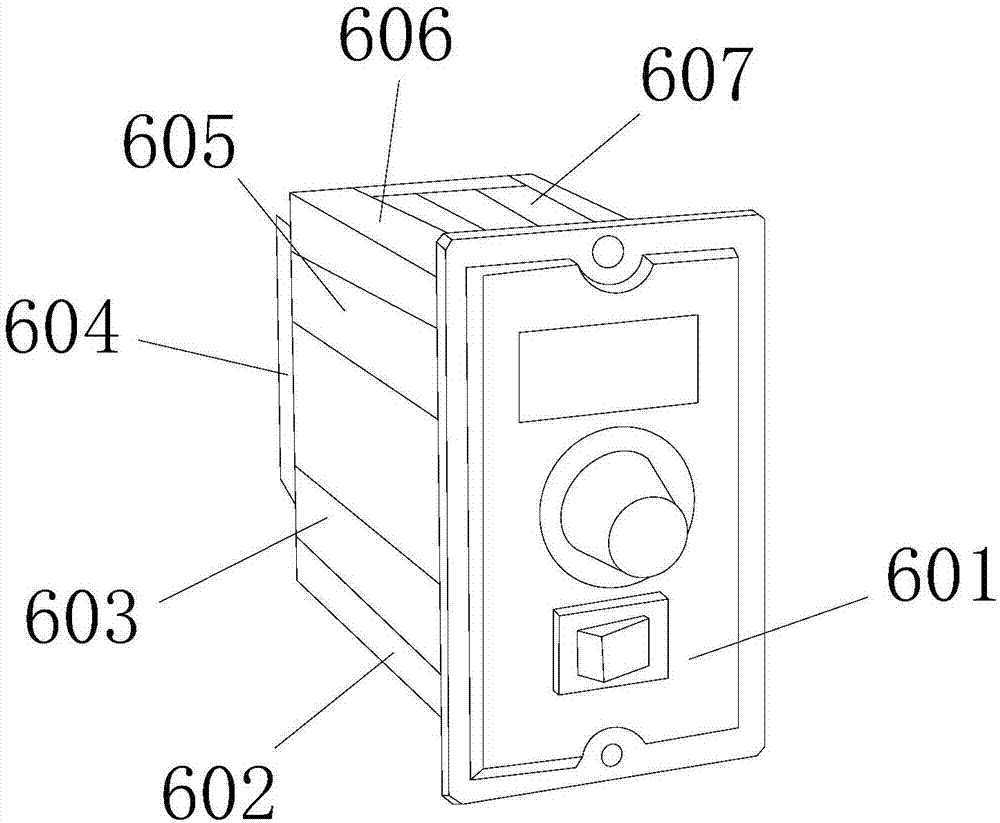

图2为本实用新型的调速器示意图。

图中：手摇器-1、底座-2、工作台-3、旋转手柄-4、钻孔器-5、调速器-6、控制面板-601、外壳-602、传感器-603、调速器主体-604、电路板-605、处理器-606、制动器-607、带罩-7、电机-8、主轴箱-9、立柱-10、升降器-11。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种家具制造用木板钻孔装置，其结构包括手摇器1、底座2、工作台3、旋转手柄4、钻孔器5、调速器6、带罩7、电机8、主轴箱9、立柱10、升降器11，所述底座2与立柱10相连接，所述主轴箱9设有旋转手柄4，所述调速器6设在主轴箱9上，所述调速器6由控制面板601、外壳602、传感器603、调速器主体604、电路板605、处理器606、制动器607组成，所述控制面板601与外壳602相连接，所述外壳602设在主轴箱9上，所述调速器主体604设有传感器603，所述调速器主体604活动连接电路板605，所述电路板605设在外壳602内，所述调速器主体604设有处理器606，所述制动器607与外壳602相连接，所述带罩7设有电机8，所述主轴箱9活动连接电机8，所述升降器11设在立柱10上。所述手摇器1活动连接升降器11。所述工作台3设在升降器11上。所述钻孔器5与主轴箱9相连接。所述带罩7设在主轴箱9相连接。所述立柱10与主轴箱9相连接。

本专利所说的调速器6是一种自动调节装置，能够以稳定的转速运行的装置。

当操作人员使用本实用新型时，将调速器6安装在主轴箱9上，启动电机8通过主轴箱9带动钻孔器5对板材进行钻孔，当电机8过高时，操作控制面板601使调速器主体604经处理器606带动制动器607对电机8调整转速，防止电机8转速过高烧毁，有效的提高使用效率。

本实用新型的手摇器1、底座2、工作台3、旋转手柄4、钻孔器5、调速器6、控制面板601、外壳602、传感器603、调速器主体604、电路板605、处理器606、制动器607、带罩7、电机8、主轴箱9、立柱10、升降器11，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，解决上述设备易使电机转速过高，从而使装置烧毁，影响工作效率的问题，本实用新型通过上述部件的互相组合，设有调速器，启动电机经主轴箱带动钻孔器对板材钻孔，操作控制面板控制调速器主体使处理器带动制动器对电机调速，防止电机转速过高烧毁，有效的提高使用效率。具体如下所述：

控制面板601与外壳602相连接，所述外壳602设在主轴箱9上，所述调速器主体604设有传感器603，所述调速器主体604活动连接电路板605，所述电路板605设在外壳602内，所述调速器主体604设有处理器606，所述制动器607与外壳602相连接。
