一种环保型园林防护用木板钻孔装置的制作方法

本实用新型涉及一种钻孔装置，尤其涉及一种环保型园林防护用木板钻孔装置。

背景技术：

在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林防护多用栅栏围着，在制作栅栏过程中，木板需要用铁丝相连进行固定和延伸，因此就需要对木板进行穿孔工作，目前木板钻孔多用电钻，噪音大，污染大，人工钻孔不均匀，所以技术的改进是必然的。

现有的钻孔装置存在钻孔不均匀和速度慢的缺点，因此亟需研发一种钻孔均匀和速度快的环保型园林防护用木板钻孔装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的钻孔装置钻孔不均匀和速度慢的缺点，本实用新型要解决的技术问题是提供一种钻孔均匀和速度快的环保型园林防护用木板钻孔装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种环保型园林防护用木板钻孔装置，包括有底板、支架、第一滑轨、第一滑块、导向杆、第一连杆、夹紧装置、第一拉线、第二拉线、第一定滑轮、第二定滑轮、第三定滑轮、连接块、第一升降装置、第二电机和钻杆，底板顶部连接有支架，支架内左右两壁均连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块上连接有导向杆，导向杆底端连接有第一连杆，第一连杆底端设有夹紧装置，左导向杆顶部连接有第一拉线，右导向杆顶部连接有第二拉线，支架顶部从左到右依次连接有第一定滑轮、第二定滑轮和第三定滑轮，第一拉线绕过第一定滑轮和第二定滑轮，第二拉线绕过第二定滑轮和第三定滑轮，第一拉线和第二拉线末端均连接有连接块，连接块底端设有第一升降装置，第一升降装置位于左导向杆与右导向杆之间，第一升降装置底部连接有第二电机，第二电机下方连接有钻杆。

优选地，夹紧装置包括有固定板、第一夹板、第二夹板、电磁铁和铁块，第一连杆底端连接有固定板，固定板后侧通过销轴连接有第一夹板，固定板前侧通过销轴连接有第二夹板，第一夹板末端设有电磁铁，第二夹板末端设有铁块，电磁铁位于铁块后方。

优选地，第一升降装置包括有升降杆、第一电机、滚筒、连接杆和接触滚轮，连接块底端连接有升降杆，升降杆底端与第二电机上端相连接，升降杆右侧上部连接有连接杆，支架内顶部偏心位置处连接有第一电机，第一电机下方连接有滚筒，滚筒位于升降杆与右导向杆之间，滚筒上开有曲形凹槽，连接杆右端连接有接触滚轮，接触滚轮与曲形凹槽相配合。

优选地，还包括有第二升降装置，支架内左壁下部设有第二升降装置，第二升降装置位于夹紧装置下方，第二升降装置包括有第二滑轨、第二滑块、第一楔形块、气缸、第二楔形块、支杆、缸体、活塞、弹性件、第二连杆和放置板，底板顶部中间连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块顶端连接有第一楔形块，支架内左壁下部连接有气缸和支杆，支杆位于气缸上方，气缸右端与第一楔形块左端相连接，第一楔形块上端连接有第二楔形块，支杆右端连接有缸体，缸体底部与第二楔形块顶端相连接，缸体内设有活塞，活塞底部与缸体内底部之间设有弹性件，活塞顶部中间连接有第二连杆，第二连杆顶部连接有放置板。

优选地，支架长、宽和高的比例为1：1：2。

工作原理：当园林防护用木板需要进行钻孔时，工作人员人工将木板抬起到夹紧装置底部，启动夹紧装置将木板夹紧，之后工作人员启动第一升降装置向下运动，第一升降装置使第二电机和钻杆向下运动，同时第一升降装置带动连接块向下运动，进而拉动第一拉线和第二拉线，第一拉线和第二拉线向上拉动导向杆，导向杆通过第一连杆带动夹紧装置向上运动，这样使木板向上运动，同时工作人员启动第二电机转动，第二电机带动钻杆转动，同时钻杆与木板相向运动，如此提高了工作效率，当钻杆向下运动到合适位置时，第一升降装置停止向下运动，钻杆对木板进行钻孔，木板钻孔完成后，工作人员控制第一升降装置恢复原位，松开夹紧装置，取出木板。

因为夹紧装置包括有固定板、第一夹板、第二夹板、电磁铁和铁块，第一连杆底端连接有固定板，固定板后侧通过销轴连接有第一夹板，固定板前侧通过销轴连接有第二夹板，第一夹板末端设有电磁铁，第二夹板末端设有铁块，电磁铁位于铁块后方，起初电磁铁处于断电状态，电磁铁和铁块分开，所以工作人员将木板放置在第一夹板和第二夹板内，给电磁铁通电，使电磁铁和铁块相吸，进而将木板夹紧，从而可以更加稳定和准确的对木板进行钻孔，当木板钻孔完成时，工作人员使电磁铁断电，电磁铁和铁块分开，此时工作人员取下木板即可。

因为第一升降装置包括有升降杆、第一电机、滚筒、连接杆和接触滚轮，连接块底端连接有升降杆，升降杆底端与第二电机上端相连接，升降杆右侧上部连接有连接杆，支架内顶部偏心位置处连接有第一电机，第一电机下方连接有滚筒，滚筒位于升降杆与右导向杆之间，滚筒上开有曲形凹槽，连接杆右端连接有接触滚轮，接触滚轮与曲形凹槽相配合，这样工作人员启动第一电机转动，第一电机带动滚筒转动，滚筒使接触滚轮在曲形凹槽内带动连接杆转动，进而使升降杆向下运动，从而使钻杆向下对木板钻孔，当钻孔完成时，控制第一电机反向转动，使钻杆迅速向上运动，这样不仅钻孔均匀，而且钻孔快速。

因为还包括有第二升降装置，支架内左壁下部设有第二升降装置，第二升降装置位于夹紧装置下方，第二升降装置包括有第二滑轨、第二滑块、第一楔形块、气缸、第二楔形块、支杆、缸体、活塞、弹性件、第二连杆和放置板，底板顶部中间连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块顶端连接有第一楔形块，支架内左壁下部连接有气缸和支杆，支杆位于气缸上方，气缸右端与第一楔形块左端相连接，第一楔形块上端连接有第二楔形块，支杆右端连接有缸体，缸体底部与第二楔形块顶端相连接，缸体内设有活塞，活塞底部与缸体内底部之间设有弹性件，活塞顶部中间连接有第二连杆，第二连杆顶部连接有放置板，所以工作人员可以将木板放置在放置板上，这样工作人员启动气缸伸长，使第一楔形块向右运动，第一楔形块带动第二楔形块向左运动，进而推动活塞向上运动，这样活塞通过第二连杆使放置板上的木板向上运动，当木板运动至夹紧装置内时，工作人员控制气缸停止伸长，并且将木板放入夹紧装置夹紧，随后进行木板钻孔工作，这样可以代替人工将木板抬起到夹紧装置底部，从而使工作人员可以快速给木板钻孔，提高了工作效率。

（3）有益效果

本实用新型达到了钻孔均匀和速度快的效果，本实用新型通过夹紧装置将木板夹紧固定，钻杆转动，同时第一升降装置使钻杆与木板相向运动，这样钻杆可以快速均匀的对木板进行钻孔，并且第二升降装置可以代替人工将木板抬起到夹紧装置底部，如此提高了工作效率，综合效益高。

附图说明

图1为本实用新型的第一种主视结构示意图。

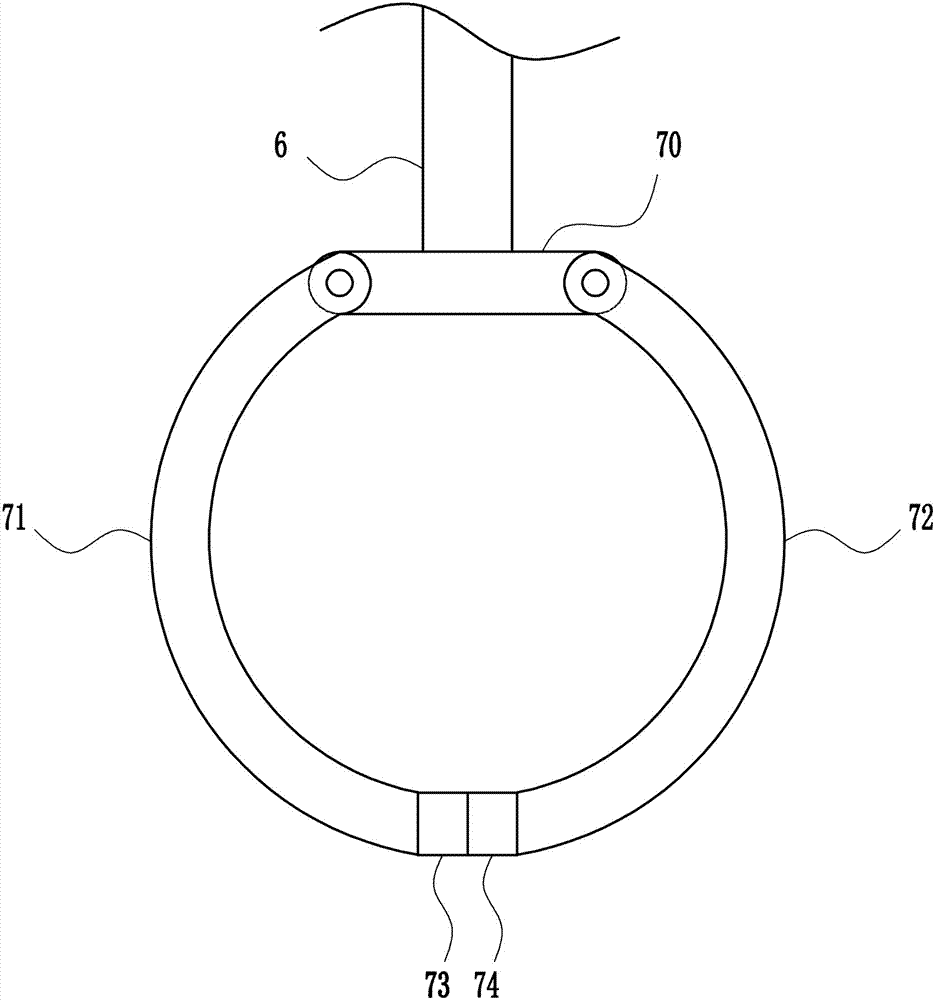

图2为本实用新型夹紧装置的左视结构示意图。

图3为本实用新型第一升降装置的主视结构示意图。

图4为本实用新型的第二种主视结构示意图。

图5为本实用新型第二升降装置的主视结构示意图。

附图中的标记为：1-底板，2-支架，3-第一滑轨，4-第一滑块，5-导向杆，6-第一连杆，7-夹紧装置，70-固定板，71-第一夹板，72-第二夹板，73-电磁铁，74-铁块，8-木板，9-第一拉线，10-第二拉线，11-第一定滑轮，12-第二定滑轮，13-第三定滑轮，14-连接块，15-第一升降装置，150-升降杆，151-第一电机，152-滚筒，153-曲形凹槽，154-连接杆，155-接触滚轮，16-第二电机，17-钻杆，18-第二升降装置，180-第二滑轨，181-第二滑块，182-第一楔形块，183-气缸，184-第二楔形块，185-支杆，186-缸体，187-活塞，188-弹性件，189-第二连杆，1810-放置板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种环保型园林防护用木板钻孔装置，如图1-5所示，包括有底板1、支架2、第一滑轨3、第一滑块4、导向杆5、第一连杆6、夹紧装置7、第一拉线9、第二拉线10、第一定滑轮11、第二定滑轮12、第三定滑轮13、连接块14、第一升降装置15、第二电机16和钻杆17，底板1顶部连接有支架2，支架2内左右两壁均连接有第一滑轨3，第一滑轨3上滑动式连接有第一滑块4，第一滑块4上连接有导向杆5，导向杆5底端连接有第一连杆6，第一连杆6底端设有夹紧装置7，左导向杆5顶部连接有第一拉线9，右导向杆5顶部连接有第二拉线10，支架2顶部从左到右依次连接有第一定滑轮11、第二定滑轮12和第三定滑轮13，第一拉线9绕过第一定滑轮11和第二定滑轮12，第二拉线10绕过第二定滑轮12和第三定滑轮13，第一拉线9和第二拉线10末端均连接有连接块14，连接块14底端设有第一升降装置15，第一升降装置15位于左导向杆5与右导向杆5之间，第一升降装置15底部连接有第二电机16，第二电机16下方连接有钻杆17。

实施例2

一种环保型园林防护用木板钻孔装置，如图1-5所示，包括有底板1、支架2、第一滑轨3、第一滑块4、导向杆5、第一连杆6、夹紧装置7、第一拉线9、第二拉线10、第一定滑轮11、第二定滑轮12、第三定滑轮13、连接块14、第一升降装置15、第二电机16和钻杆17，底板1顶部连接有支架2，支架2内左右两壁均连接有第一滑轨3，第一滑轨3上滑动式连接有第一滑块4，第一滑块4上连接有导向杆5，导向杆5底端连接有第一连杆6，第一连杆6底端设有夹紧装置7，左导向杆5顶部连接有第一拉线9，右导向杆5顶部连接有第二拉线10，支架2顶部从左到右依次连接有第一定滑轮11、第二定滑轮12和第三定滑轮13，第一拉线9绕过第一定滑轮11和第二定滑轮12，第二拉线10绕过第二定滑轮12和第三定滑轮13，第一拉线9和第二拉线10末端均连接有连接块14，连接块14底端设有第一升降装置15，第一升降装置15位于左导向杆5与右导向杆5之间，第一升降装置15底部连接有第二电机16，第二电机16下方连接有钻杆17。

夹紧装置7包括有固定板70、第一夹板71、第二夹板72、电磁铁73和铁块74，第一连杆6底端连接有固定板70，固定板70后侧通过销轴连接有第一夹板71，固定板70前侧通过销轴连接有第二夹板72，第一夹板71末端设有电磁铁73，第二夹板72末端设有铁块74，电磁铁73位于铁块74后方。

实施例3

一种环保型园林防护用木板钻孔装置，如图1-5所示，包括有底板1、支架2、第一滑轨3、第一滑块4、导向杆5、第一连杆6、夹紧装置7、第一拉线9、第二拉线10、第一定滑轮11、第二定滑轮12、第三定滑轮13、连接块14、第一升降装置15、第二电机16和钻杆17，底板1顶部连接有支架2，支架2内左右两壁均连接有第一滑轨3，第一滑轨3上滑动式连接有第一滑块4，第一滑块4上连接有导向杆5，导向杆5底端连接有第一连杆6，第一连杆6底端设有夹紧装置7，左导向杆5顶部连接有第一拉线9，右导向杆5顶部连接有第二拉线10，支架2顶部从左到右依次连接有第一定滑轮11、第二定滑轮12和第三定滑轮13，第一拉线9绕过第一定滑轮11和第二定滑轮12，第二拉线10绕过第二定滑轮12和第三定滑轮13，第一拉线9和第二拉线10末端均连接有连接块14，连接块14底端设有第一升降装置15，第一升降装置15位于左导向杆5与右导向杆5之间，第一升降装置15底部连接有第二电机16，第二电机16下方连接有钻杆17。

夹紧装置7包括有固定板70、第一夹板71、第二夹板72、电磁铁73和铁块74，第一连杆6底端连接有固定板70，固定板70后侧通过销轴连接有第一夹板71，固定板70前侧通过销轴连接有第二夹板72，第一夹板71末端设有电磁铁73，第二夹板72末端设有铁块74，电磁铁73位于铁块74后方。

第一升降装置15包括有升降杆150、第一电机151、滚筒152、连接杆154和接触滚轮155，连接块14底端连接有升降杆150，升降杆150底端与第二电机16上端相连接，升降杆150右侧上部连接有连接杆154，支架2内顶部偏心位置处连接有第一电机151，第一电机151下方连接有滚筒152，滚筒152位于升降杆150与右导向杆5之间，滚筒152上开有曲形凹槽153，连接杆154右端连接有接触滚轮155，接触滚轮155与曲形凹槽153相配合。

实施例4

一种环保型园林防护用木板钻孔装置，如图1-5所示，包括有底板1、支架2、第一滑轨3、第一滑块4、导向杆5、第一连杆6、夹紧装置7、第一拉线9、第二拉线10、第一定滑轮11、第二定滑轮12、第三定滑轮13、连接块14、第一升降装置15、第二电机16和钻杆17，底板1顶部连接有支架2，支架2内左右两壁均连接有第一滑轨3，第一滑轨3上滑动式连接有第一滑块4，第一滑块4上连接有导向杆5，导向杆5底端连接有第一连杆6，第一连杆6底端设有夹紧装置7，左导向杆5顶部连接有第一拉线9，右导向杆5顶部连接有第二拉线10，支架2顶部从左到右依次连接有第一定滑轮11、第二定滑轮12和第三定滑轮13，第一拉线9绕过第一定滑轮11和第二定滑轮12，第二拉线10绕过第二定滑轮12和第三定滑轮13，第一拉线9和第二拉线10末端均连接有连接块14，连接块14底端设有第一升降装置15，第一升降装置15位于左导向杆5与右导向杆5之间，第一升降装置15底部连接有第二电机16，第二电机16下方连接有钻杆17。

夹紧装置7包括有固定板70、第一夹板71、第二夹板72、电磁铁73和铁块74，第一连杆6底端连接有固定板70，固定板70后侧通过销轴连接有第一夹板71，固定板70前侧通过销轴连接有第二夹板72，第一夹板71末端设有电磁铁73，第二夹板72末端设有铁块74，电磁铁73位于铁块74后方。

第一升降装置15包括有升降杆150、第一电机151、滚筒152、连接杆154和接触滚轮155，连接块14底端连接有升降杆150，升降杆150底端与第二电机16上端相连接，升降杆150右侧上部连接有连接杆154，支架2内顶部偏心位置处连接有第一电机151，第一电机151下方连接有滚筒152，滚筒152位于升降杆150与右导向杆5之间，滚筒152上开有曲形凹槽153，连接杆154右端连接有接触滚轮155，接触滚轮155与曲形凹槽153相配合。

还包括有第二升降装置18，支架2内左壁下部设有第二升降装置18，第二升降装置18位于夹紧装置7下方，第二升降装置18包括有第二滑轨180、第二滑块181、第一楔形块182、气缸183、第二楔形块184、支杆185、缸体186、活塞187、弹性件188、第二连杆189和放置板1810，底板1顶部中间连接有第二滑轨180，第二滑轨180上滑动式连接有第二滑块181，第二滑块181顶端连接有第一楔形块182，支架2内左壁下部连接有气缸183和支杆185，支杆185位于气缸183上方，气缸183右端与第一楔形块182左端相连接，第一楔形块182上端连接有第二楔形块184，支杆185右端连接有缸体186，缸体186底部与第二楔形块184顶端相连接，缸体186内设有活塞187，活塞187底部与缸体186内底部之间设有弹性件188，活塞187顶部中间连接有第二连杆189，第二连杆189顶部连接有放置板1810。

支架2长、宽和高的比例为1：1：2。

工作原理：当园林防护用木板8需要进行钻孔时，工作人员人工将木板8抬起到夹紧装置7底部，启动夹紧装置7将木板8夹紧，之后工作人员启动第一升降装置15向下运动，第一升降装置15使第二电机16和钻杆17向下运动，同时第一升降装置15带动连接块14向下运动，进而拉动第一拉线9和第二拉线10，第一拉线9和第二拉线10向上拉动导向杆5，导向杆5通过第一连杆6带动夹紧装置7向上运动，这样使木板8向上运动，同时工作人员启动第二电机16转动，第二电机16带动钻杆17转动，同时钻杆17与木板8相向运动，如此提高了工作效率，当钻杆17向下运动到合适位置时，第一升降装置15停止向下运动，钻杆17对木板8进行钻孔，木板8钻孔完成后，工作人员控制第一升降装置15恢复原位，松开夹紧装置7，取出木板8。

因为夹紧装置7包括有固定板70、第一夹板71、第二夹板72、电磁铁73和铁块74，第一连杆6底端连接有固定板70，固定板70后侧通过销轴连接有第一夹板71，固定板70前侧通过销轴连接有第二夹板72，第一夹板71末端设有电磁铁73，第二夹板72末端设有铁块74，电磁铁73位于铁块74后方，起初电磁铁73处于断电状态，电磁铁73和铁块74分开，所以工作人员将木板8放置在第一夹板71和第二夹板72内，给电磁铁73通电，使电磁铁73和铁块74相吸，进而将木板8夹紧，从而可以更加稳定和准确的对木板8进行钻孔，当木板8钻孔完成时，工作人员使电磁铁73断电，电磁铁73和铁块74分开，此时工作人员取下木板8即可。

因为第一升降装置15包括有升降杆150、第一电机151、滚筒152、连接杆154和接触滚轮155，连接块14底端连接有升降杆150，升降杆150底端与第二电机16上端相连接，升降杆150右侧上部连接有连接杆154，支架2内顶部偏心位置处连接有第一电机151，第一电机151下方连接有滚筒152，滚筒152位于升降杆150与右导向杆5之间，滚筒152上开有曲形凹槽153，连接杆154右端连接有接触滚轮155，接触滚轮155与曲形凹槽153相配合，这样工作人员启动第一电机151转动，第一电机151带动滚筒152转动，滚筒152使接触滚轮155在曲形凹槽153内带动连接杆154转动，进而使升降杆150向下运动，从而使钻杆17向下对木板8钻孔，当钻孔完成时，控制第一电机151反向转动，使钻杆17迅速向上运动，这样不仅钻孔均匀，而且钻孔快速。

因为还包括有第二升降装置18，支架2内左壁下部设有第二升降装置18，第二升降装置18位于夹紧装置7下方，第二升降装置18包括有第二滑轨180、第二滑块181、第一楔形块182、气缸183、第二楔形块184、支杆185、缸体186、活塞187、弹性件188、第二连杆189和放置板1810，底板1顶部中间连接有第二滑轨180，第二滑轨180上滑动式连接有第二滑块181，第二滑块181顶端连接有第一楔形块182，支架2内左壁下部连接有气缸183和支杆185，支杆185位于气缸183上方，气缸183右端与第一楔形块182左端相连接，第一楔形块182上端连接有第二楔形块184，支杆185右端连接有缸体186，缸体186底部与第二楔形块184顶端相连接，缸体186内设有活塞187，活塞187底部与缸体186内底部之间设有弹性件188，活塞187顶部中间连接有第二连杆189，第二连杆189顶部连接有放置板1810，所以工作人员可以将木板8放置在放置板1810上，这样工作人员启动气缸183伸长，使第一楔形块182向右运动，第一楔形块182带动第二楔形块184向左运动，进而推动活塞187向上运动，这样活塞187通过第二连杆189使放置板1810上的木板8向上运动，当木板8运动至夹紧装置7内时，工作人员控制气缸183停止伸长，并且将木板8放入夹紧装置7夹紧，随后进行木板8钻孔工作，这样可以代替人工将木板8抬起到夹紧装置7底部，从而使工作人员可以快速给木板8钻孔，提高了工作效率。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
