一种木材用钻孔机的制作方法

本发明涉及一种木材用钻孔机，特别的，是一种木材用钻孔机。

背景技术：

钻孔机主要用于在生产过程中用于进行打孔的设备，钻孔机用于各种材料的钻孔的设备结构不同，常用语木材、铁质产品，铝制产品等等，但是现有技术中针对木材的钻孔机在进行木材钻孔后，在施工台面上容易残留许多木屑，木屑容易对钻孔器造成堵塞，以及对加工的校准收到影响，且木板在施工台上容易产生平放水平不均。

技术实现要素：

本发明的目的在于提供一种木材用钻孔机，用以解决木材的钻孔机在进行木材钻孔后，在施工台面上容易残留许多木屑，木屑容易对钻孔器造成堵塞，以及对加工的校准受到影响，且木板在施工台上容易产生平放水平不均的技术问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种木材用钻孔机，其结构包括机架、机箱、控制杆、电机、钻孔器、加工台、调节器，所述机架与机箱的固定连接，所述控制杆与机箱相连接，所述电机固定在机架的前端上方，所述钻孔器连接在电机的下方，所述加工台固定在机箱的正上端，所述机箱上设有调节器，所述加工台主要由收纳底座、电磁板、伸缩推杆、排料渠、顶板、推料板、支撑板，所述电磁板固定在收纳底座的上端位置，所述支撑板固定在电磁板的上方后端位置，所述推料板通过伸缩推杆与支撑板固定连接，所述电磁板上设有排水渠且为一体化结构，所述顶板设置在电磁板的上方位置。

作为优选的，所述收纳底座内部设有竖轨、横轨、碾压轴、起伏器、连接杆，所述竖轨设有四个呈矩形状分布在收纳底座的四个角，所述起伏器设有四个并且固定在竖轨内部，所述横轨设有两个且与起伏器固定连接，所述碾压轴通过连接杆与横轨相连接。

作为优选的，所述起伏器主要设有液压气缸与弹簧，所述弹簧嵌套配合在液压气缸上，所述液压气缸的顶端与横轨固定连接。

作为优选的，所述收纳底座为对称结构，。

作为优选的，所述顶板为铁质材料，所述电磁板进行通电后能具有对顶板具有吸附固定效果。

作为优选的，所述推料板采用塑胶材质，在电磁板进行通电时，能够避免被吸附固定。

与现有技术相比，本发明具有如下有益效果：

1、本发明木材通过在加工台上进行加工后产生的木屑通过伸缩推杆将推动推料板，木屑由推料板通过排料渠排入收纳底座内，进行电磁板进行清理，防止钻孔器造成堵塞，保证木材的加工的校准，保证木板在加工台上平放水平，通过碾压轴将木屑压实，防止产生飞溅。

2、本发明通过电磁板进行通电后对顶板具有吸附固定效果，在未通电时能够对顶板进行移动，根据不同的木材大小进行位置定位。

3、本发明收纳底座上的横轨与起伏器相配合，能够根据收纳底座内部存放木屑量进行上升下降，能够进行较灵活的压实处理。

附图说明

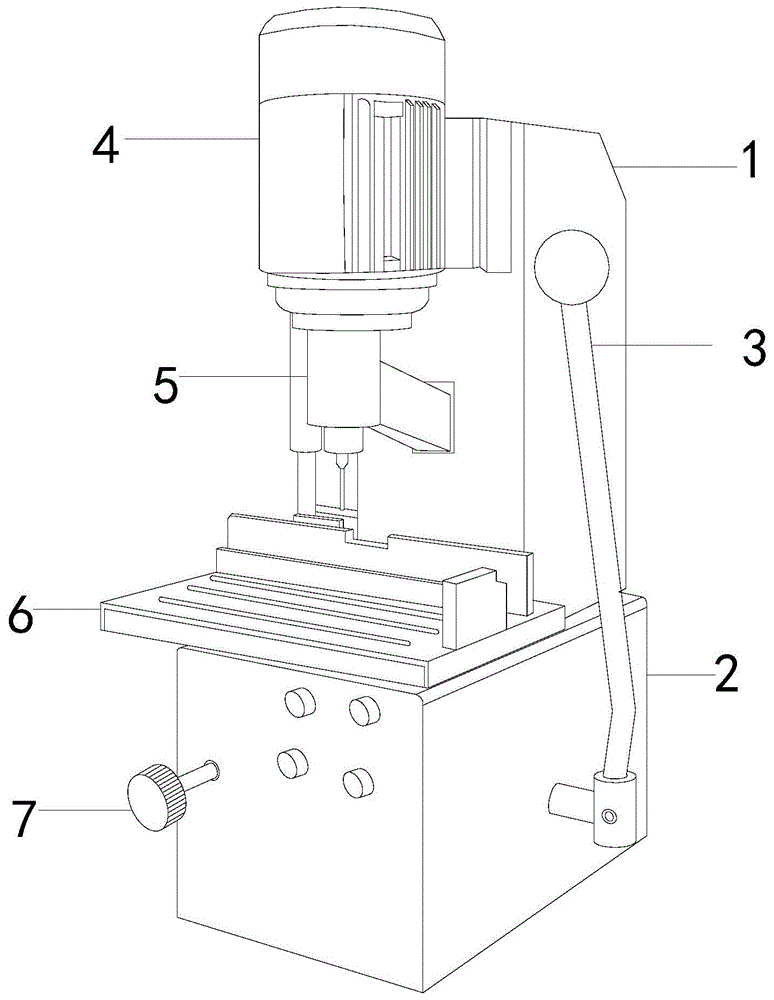

图1为本发明一种木材用钻孔机的结构示意图。

图2为本发明加工台的侧面结构示意图。

图3为本发明加工台的推料状态结构示意图。

图4为本发明收纳底座的结构示意图。

图5为本发明电磁板的结构俯视图。

图中：机架-1、机箱-2、控制杆-3、电机-4、钻孔器-5、加工台-6、调节器-7、收纳底座-61、电磁板-62、伸缩推杆-63、排料渠-64、顶板-65、推料板-66、支撑板-67、竖轨-a、横轨-b、碾压轴-c、起伏器-d、连接杆-e、液压气缸-d1、弹簧-d2。

具体实施方式

需说明的是，当部件被称为“固定于”或“设置于”另一个部件，它可以直接在另一个部件上或者间接在该另一个部件上，当一个部件被称为是“连接于”另一部件，它可以是直接连接到另一个部件或者间接连接至该另一个部件上。

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

实施例

如图1-图5所示，本发明提供一种木材用钻孔机，其结构包括机架1、机箱2、控制杆3、电机4、钻孔器5、加工台6、调节器7，所述机架1与机箱2的固定连接，所述控制杆3与机箱2相连接，所述电机4固定在机架1的前端上方，所述钻孔器5连接在电机4的下方，所述加工台6固定在机箱2的正上端，所述机箱2上设有调节器7，所述加工台6主要由收纳底座61、电磁板62、伸缩推杆63、排料渠64、顶板65、推料板66、支撑板67，所述电磁板62固定在收纳底座61的上端位置，所述支撑板67固定在电磁板62的上方后端位置，所述推料板66通过伸缩推杆63与支撑板67固定连接，所述电磁板62上设有排水渠64且为一体化结构，所述顶板65设置在电磁板62的上方位置，所述收纳底座61内部设有竖轨a、横轨b、碾压轴c、起伏器d、连接杆e，所述竖轨a设有四个呈矩形状分布在收纳底座61的四个角，所述起伏器d设有四个并且固定在竖轨a内部，所述横轨b设有两个且与起伏器d固定连接，所述碾压轴c通过连接杆e与横轨b相连接，所述起伏器d主要设有液压气缸d1与弹簧d2，所述弹簧d2嵌套配合在液压气缸d1上，所述液压气缸d1的顶端与横轨b固定连接，所述收纳底座61为对称结构，所述顶板62为铁质材料，所述电磁板62进行通电后能具有对顶板62具有吸附固定效果，所述推料板66采用塑胶材质，在电磁板62进行通电时，能够避免被吸附固定。

下面对本发明提供的一种木材用钻孔机的实现进行详细的描述：

本发明通过将木材放在加工台6上，挪动顶板65到所需位置后对电磁板62进行通电对顶板65吸附固定，木材顶住顶板65进行校准后操作控制杆3与调节器7对钻孔器5进行操作钻孔，钻孔完毕后取下木材，在加工台6上的木屑通过伸缩推杆63将推动推料板66，木屑由推料板66通过排料渠64排入收纳底座61内，进行电磁板62进行清理，进入收纳底座61内的木屑由碾压轴c将木屑压实，防止产生飞溅，收纳底座61上的横轨b与起伏器d相配合，能够根据收纳底座61内部存放木屑量进行上升下降，能够进行较灵活的压实处理。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
