一种可拆卸的毛刷辊的制作方法

本实用新型涉及一种可拆卸的毛刷辊。

背景技术：

目前，纺织机械中用到的毛刷辊，其结构通常都是毛刷固定在辊体上，用于清除织物、布料表面的杂质。然而，毛刷用久了就会积累很多杂物，比较难清除，一般是要通过更换辊体来使用新的毛刷，不利于降低成本。

技术实现要素：

本实用新型的技术任务是针对上述现有技术中的不足提供一种可拆卸的毛刷辊，该毛刷辊的毛刷和卷辊可以拆卸，只需更换毛刷即可，能够节省成本。

本实用新型解决其技术问题所采用的技术方案是：该种可拆卸的毛刷辊，其结构包括卷辊，其特征是，所述的卷辊的外表面设有若干块弧形的橡胶块，所述的橡胶块的外表面固定设有长毛刷，长毛刷中均匀分布有短毛刷；

所述的橡胶块的内表面设有凸台，卷辊的外表面设有与凸台相配合的插槽。

优选的，所述的凸台的侧面设有凸起。

本实用新型具有以下突出的有益效果：

1、由于所述的卷辊的外表面设有若干块弧形的橡胶块，所述的橡胶块的外表面固定设有长毛刷，长毛刷中均匀分布有短毛刷，因此，使用时，该毛刷可以通过外表面的长毛刷清理织物、布料表面的杂质，短毛刷可以备用，当长毛刷磨短后，可以与短毛刷一块来使用，可以延长毛刷的使用寿命，它是一个节能、环保设备，具有很好的推广利用价值。

2、由于所述的橡胶块的内表面设有凸台，卷辊的外表面设有与凸台相配合的插槽，因此，使用时，橡胶块可以通过凸台和插槽的配合方便的拆卸，当短毛刷也被磨短而不能使用时，则只需更换橡胶块及毛刷即可，无需更换卷辊，有利于降低成本。

3、由于所述的凸台的侧面设有凸起，因此，使用时，凸台可以起到膨胀的作用，有利于增加凸台和插槽配合的严密性，从而有利于橡胶块固定的牢固性。

附图说明

图1是本实用新型的侧视结构示意图；

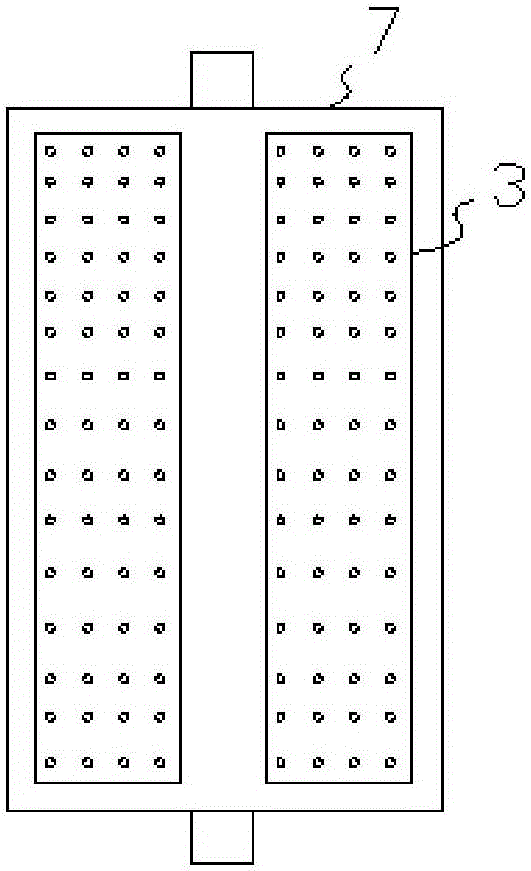

图2是图1的俯视结构示意图。

附图标记说明：1长毛刷，2短毛刷，3橡胶块，4凸起，5凸台，6插槽，7卷辊。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

如图1、图2所示，该种可拆卸的毛刷辊，其结构包括卷辊7，所述的卷辊7的外表面设有若干块弧形的橡胶块3，所述的橡胶块3的外表面固定设有长毛刷1，长毛刷1中均匀分布有短毛刷2。使用时，该毛刷可以通过外表面的长毛刷清理织物、布料表面的杂质，短毛刷可以备用，当长毛刷磨短后，可以与短毛刷一块来使用，可以延长毛刷的使用寿命。

上述实施例中，具体的，所述的橡胶块3的内表面设有凸台5，卷辊7的外表面设有与凸台5相配合的插槽6。使用时，橡胶块可以通过凸台和插槽的配合方便的拆卸，当短毛刷也被磨短而不能使用时，则只需更换橡胶块及毛刷即可，无需更换卷辊，有利于降低成本。

上述实施例中，具体的，所述的凸台5的侧面设有凸起4。使用时，凸台可以起到膨胀的作用，有利于增加凸台和插槽配合的严密性，从而有利于橡胶块固定的牢固性。

以上所述，仅为本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述所述技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术对以上实施例所做的任何改动修改、等同变化及修饰，均属于本技术方案的保护范围。
