纺织用面料表面刷毛装置的制作方法

本实用新型涉及纺织领域，尤其是一种纺织用面料表面刷毛装置。

背景技术：

针织面料，按织造方法分，有纬编针织面料和经编针织面料两类。纬编针织面料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、毛纱等为原料，采用平针组织，变化平针组织，罗纹平针组织，双罗纹平针组织、提花组织，毛圈组织等，在各种纬编机上编织而成。

但面料生产完成后需要进行刷毛操作以除去其上多余乱毛，过去是使用人工方式进行刷毛，这样往往不能将多余碎屑和乱毛完全除去。

技术实现要素：

本实用新型的技术任务是针对上述现有技术中的不足提供一种纺织用面料表面刷毛装置，该装置可以将面料表面的碎屑和乱毛清除，提高了面料的表面质量。

本实用新型解决其技术问题所采用的技术方案是：该种纺织用面料表面刷毛装置，其特征是，其结构包括一支架，所述的支架左端上侧设有进料板，所述的进料板右侧设有进布辊，所述的进布辊下侧设有张紧辊，所述的张紧辊右侧设有刷毛辊，所述的刷毛辊右侧设有下梳理辊；

所述的支架右端上侧设有驱动辊，所述的驱动辊左侧设有转向辊，所述的驱动辊上侧设有提升架，所述的提升架上端设有上梳理辊；

所述的刷毛辊下侧设有吸毛口，所述的吸毛口下端设有出风口，所述的出风口末端与鼓风机相连，鼓风机安装在支架上。

优选的，所述的刷毛辊圆周上设有毛刷，所述的驱动辊下侧安装有电动机。

优选的，所述的进料板下端设有进料板支撑。

本实用新型具有以下突出的有益效果：

1、由于其结构包括一支架，所述的支架左端上侧设有进料板，所述的进料板右侧设有进布辊，所述的进布辊下侧设有张紧辊，所述的张紧辊右侧设有刷毛辊，所述的刷毛辊右侧设有下梳理辊，因此，使用时，所述的支架为各部件提供支撑，保证了各部件的正常运行，进料板平整了进入支架内的面料，进布辊为进布过程提供了动力，张紧辊拉紧了面料，防止刷毛过程中发生打滑现象，刷毛辊为毛刷提供了支撑，保证了刷毛的效果，下梳理辊将刷毛后的面料表面进行梳理，提高了面料的表面质量，这是一个节能、环保设备，具有很好的推广利用价值。

2、由于所述的支架右端上侧设有驱动辊，所述的驱动辊左侧设有转向辊，所述的驱动辊上侧设有提升架，所述的提升架上端设有上梳理辊，因此，使用时，所述的驱动辊为刷毛过程提供了动力，防止面料发生堵塞，转向辊将梳理过后的面转换成面料的工作面，上梳理辊将未梳理面进行表面梳理，提高了面料的表面质量，同时节约了装置成本，有效的延长使用寿命。

3、由于所述的刷毛辊下侧设有吸毛口，所述的吸毛口下端设有出风口，所述的出风口末端与鼓风机相连，鼓风机安装在支架上，因此，使用时，所述的吸毛口呈漏斗形，增大了吸毛面积，出风口为碎屑离开吸毛口提供了通道，鼓风机为吸毛过程提供了连续稳定的动力，鼓风机安装在支架上，提高了鼓风机的安装强度，保证了鼓风机的正常运行。

附图说明

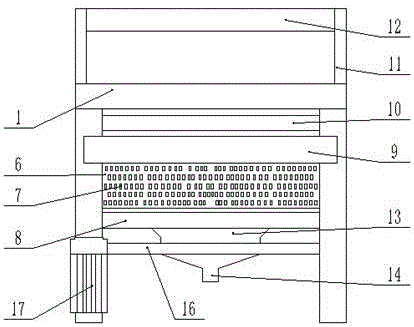

图1是本实用新型结构示意图；

图2是图1的右视结构示意图。

附图标记说明：1支架，2进料板，3进料板支撑，4进布辊，5张紧辊，6刷毛辊，7毛刷，8下梳理辊，9驱动辊，10转向辊，11提升架，12上梳理辊，13吸毛口，14出风口，15鼓风机，16吸毛口支撑架，17电动机。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

如图1、图2所示，该种纺织用面料表面刷毛装置，其结构包括一支架1，所述的支架1左端上侧设有进料板2，所述的进料板2右侧设有进布辊4，所述的进布辊4下侧设有张紧辊5，所述的张紧辊5右侧设有刷毛辊6，所述的刷毛辊6右侧设有下梳理辊8，因此，使用时，所述的支架1为各部件提供支撑，保证了各部件的正常运行，进料板2平整了进入支架1内的面料，进布辊4为进布过程提供了动力，张紧辊5拉紧了面料，防止刷毛过程中发生打滑现象，刷毛辊6为毛刷提供了支撑，保证了刷毛的效果，下梳理辊8将刷毛后的面料表面进行梳理，提高了面料的表面质量。

上述实例中，具体的，所述的支架1右端上侧设有驱动辊9，所述的驱动辊9左侧设有转向辊10，所述的驱动辊9上侧设有提升架11，所述的提升架11上端设有上梳理辊12，因此，使用时，所述的驱动辊9为刷毛过程提供了动力，防止面料发生堵塞，转向辊10将梳理过后的面转换成面料的工作面，上梳理辊12将未梳理面进行表面梳理，提高了面料的表面质量，同时节约了装置成本，有效的延长使用寿命。

上述实例中，具体的，所述的刷毛辊6下侧设有吸毛口13，所述的吸毛口13下端设有出风口14，所述的出风口14末端与鼓风机15相连，鼓风机15安装在支架1上，因此，使用时，所述的吸毛口13呈漏斗形，增大了吸毛面积，出风口14为碎屑离开吸毛口13提供了通道，鼓风机15为吸毛过程提供了连续稳定的动力，鼓风机15安装在支架1上，提高了鼓风机15的安装强度，保证了鼓风机15的正常运行。

上述实例中，更为具体的，所述的刷毛辊6圆周上设有毛刷7，所述的驱动辊9下侧安装有电动机17，毛刷7将面料表面的碎屑和乱毛刷下，提高了面料的表面质量，电动机17为整个装置提供了连续稳定的动力。

上述实例中，更为具体的，所述的进料板2下端设有进料板支撑3，进料板支撑3提供了进料板2的强度，保证了进料过程的正常发生。

本实用新型的一种纺织用面料表面刷毛装置，通过进布辊、张紧辊、刷毛辊、毛刷、驱动辊、电动机和鼓风机的配合，实现了面料表面刷毛的功能，它结构简单，使用方便，适用于多种场所。

以上所述，仅为本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述所述技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术对以上实施例所做的任何改动修改、等同变化及修饰，均属于本技术方案的保护范围。
