一种袜子出袜装置的制作方法

本实用新型涉及袜机技术领域，更具体地说是一种袜子出袜装置。

背景技术：

在袜子生产技术当中，袜子因为是轻质产品，所以在针织出来的过程需要由一个外力扯着往后走，否者会缠绕在一起，甚至缠到织针上，尤其是长筒丝袜。所以在以往的技术当中，往往在袜子上挂上一个配重，使其自然下垂，然而这样挂在袜子上，极容易发生撕裂长筒丝袜。

技术实现要素：

本实用新型的目的在于克服现有技术以上缺陷，提供一种结构简单、安全可靠、性能稳定，既能有效牵扯袜子往后走，又能够防护袜子有效排出的袜子出袜装置。

为了达到以上目的，本实用新型是通过以下技术方案实现的：一种袜子出袜装置，包括袜机，其特征在于，所述袜机的出口处设置有一出袜管，所述出袜管的自由端上连通有一呈长条形的排袜盒，所述排袜盒的上端连通有一抽风管，所述抽风管与排袜盒的连通处设置有一过滤盘，所述排袜盒的下端设置有一也呈长条形的排放口，所述排放口的一侧缘通过一对合页枢接有一封盖其的翻盖，所述翻盖在布置合页的一侧缘上向外侧伸出有一配重，所述配重的质量大于所述翻盖的质量，但小于所述翻盖和被排放袜子的质量和。

作为优选，排袜盒的侧壁上设置有一对气嘴，两所述气嘴连接有一气管。

有益效果：本实用新型针对袜子，尤其是长筒丝袜是轻质产品的特点，采用抽风方式排料，一来，袜子在针织过程中，抽风使得袜子捋顺，不打结；二来，很方便的将袜子抽出，不损伤袜子本身。让一个袜子织完，被抽入排袜盒当中，抽风管就停止工作，此时因翻盖和配重之间的杠杆平衡被破坏，翻盖被启开，袜子掉出，当有些误差产生时，翻盖无法正常开启，光电传感器就促发气管输气，气嘴喷气，使得翻盖打开，放出袜子。

附图说明

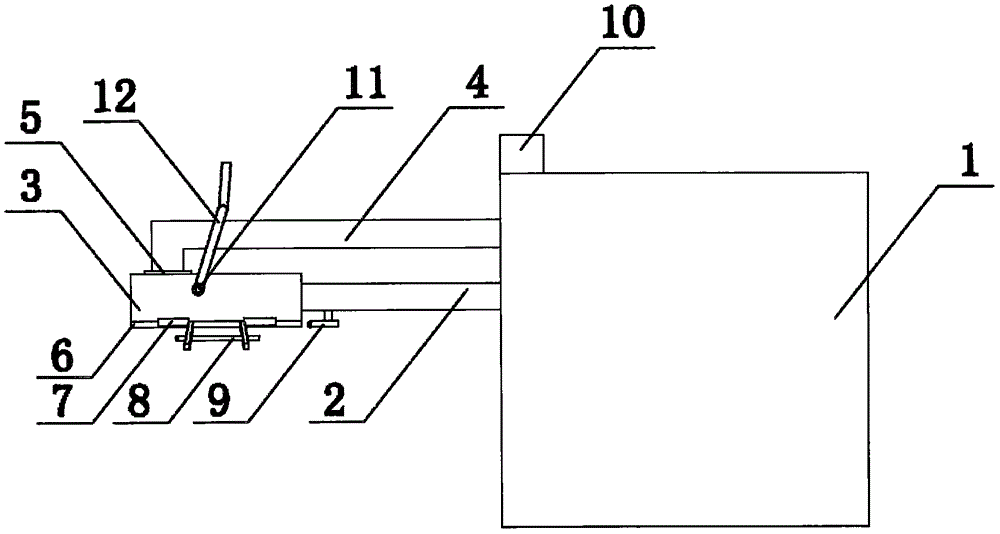

图1为本实用新型的结构示意图；

图2为图1的后视图。

图中：1-袜机，2-出袜管，3-排袜盒，4-抽风管，5-过滤盘，6-翻盖，7-合页，8-配重，9-光电传感器，10-计数器，11-气嘴，12-气管。

具体实施方式

为了使本实用新型的技术手段、创作特征与达成目的易于明白理解，以下结合具体实施例进一步阐述本实用新型。

实施例：如图1和图2所示，一种袜子出袜装置，包括袜机1，袜机1的出口处设置有一出袜管2，出袜管2的自由端上连通有一呈长条形的排袜盒3，排袜盒3的上端连通有一抽风管4，抽风管4与排袜盒3的连通处设置有一过滤盘5，排袜盒3的下端设置有一也呈长条形的排放口，排放口的一侧缘通过一对合页7枢接有一封盖其的翻盖6，翻盖6在布置合页7的一侧缘上向外侧伸出有一配重8，配重8为一对向外侧伸出的支杆以及连接在两支杆之间的一根连杆，其中连杆与支杆之间为紧配合关系，可以取放，这对支杆位于两合页之间，配重8的质量大于翻盖6的质量，但小于翻盖6和被排放袜子的质量和。

翻盖6旁侧的出袜管2上设置有一光电传感器9，光电传感器9连接有一计数器10。

排袜盒3的侧壁上设置有一对气嘴11，两气嘴11连接有一气管12。

使用：本实用新型针对袜子，尤其是长筒丝袜是轻质产品的特点，采用抽风方式排料，一来，袜子在针织过程中，抽风使得袜子捋顺，不打结；二来，很方便的将袜子抽出，不损伤袜子本身。让一个袜子织完，被抽入排袜盒当中，抽风管就停止工作，此时因翻盖和配重之间的杠杆平衡被破坏，翻盖被启开，袜子掉出，光电传感器触发一次，计数器计数，之后复位，工作人员就能够很方便知道该台机子生产了多少只袜子。当有些误差产生时，翻盖无法正常开启，光电传感器就促发气管输气，气嘴喷气，使得翻盖打开，放出袜子。
