一种健身式洗衣机的制作方法

本实用新型涉及一种洗衣机，具体地说是一种健身式洗衣机。

背景技术：

在我们的生活中，洗衣服是人们常做的一件事情，洗衣服要么手洗要么用洗衣机洗，手洗不仅伤手而且费时费力，而用洗衣机洗则便捷了很多，虽然这样方便了人们，但是也会使人们变得越来越“懒”，为了使人们在洗衣服的同时还能得到锻炼，市场上出现了很多类似健身和洗衣服相结合的器械。

专利号为CN201110422455的专利，公开了一种分体式健身洗衣机，属于家居设备技术领域。由健身器与洗衣机组合而成，洗衣机为滚桶式人力洗衣机，健身器为链式类自行车脚蹬健身器，健身器的小链轮轴通过连接件与洗衣机的内滚桶外轴可拆卸式连接；连接件为杆件，其两端头为带螺栓孔的平头结构；健身器小链轮轴的端头和洗衣机内滚桶外轴的端头，均设有与连接件配合的连接槽和横贯螺栓孔。通过链传动将脚蹬运动转换成滚桶轴的转动，从而带动水与衣服一起翻滚而实现洗衣。上述专利文献虽然提出了一种新型的洗衣服与相结合的设备，但仍然存在着不足，上述专利文献的一种分体式健身洗衣机只能满足一个人对锻炼的需求，或者当滚桶内放置的衣物过多时，仅仅凭借一个人的力量是无法达到干净洗衣的目的，甚至都无法将滚桶翻滚。

技术实现要素：

针对上述问题，本实用新型提出一种健身式洗衣机，来解决上述存在的技术问题。

具体的方案为：一种健身式洗衣机，该洗衣机包括滚桶机构，滚桶机构两侧分别转动连接有自行车式健身器，两个自行车式健身器可满足两个人同时锻炼，并为滚桶机构提供转动的动能，锻炼效果更好，洗衣效果更好。

所述的自行车式健身器包括架体，架体中部设置有支撑杆，支撑杆底部设置有防滑的橡胶，支撑杆顶端设置有车座，车座下方的所述架体上设置有轮盘结构，轮盘结构通过链条连接有滚轴，滚轴上设置有与链条对应配合的轮齿，滚轴与所述滚桶机构两侧的转轴连接；所述的轮盘结构的两侧分别设置有相互对应配合的自行车式踏板；所述架体前端的顶部设置有车把。

所述的轮盘结构为变速牙轮，变速牙轮与车把上的变速器配合连接，这样的设计类似于 变速自行车，通过调节变速器实现链条对变速牙轮轮盘大小的选择，可以满足不同人对运动强度的需求。

所述的支撑杆为桶形结构并与座位底部的调节杆套接，使得座位可伸缩调节，针对不同身材的人进行调节。

所述的车把中部与车架前杆顶端通过铰链连接，使得车把可以转动调节角度，同样起到调节的作用。

所述的滚桶机构侧壁上设置有桶门。

本实用新型的有益效果是：洗衣机的滚桶两侧分别各设置有一个自行车式健身器，满足多人同时运动的条件，而且当桶内的衣服过多时，两个人分别踩动各自自行车式健身器的踏板，滚桶转动更快，洗衣效果更好，而且自行车式健身器设置在滚桶机构两侧，占地面积小。

附图说明

图1为一种健身式洗衣机正视图；

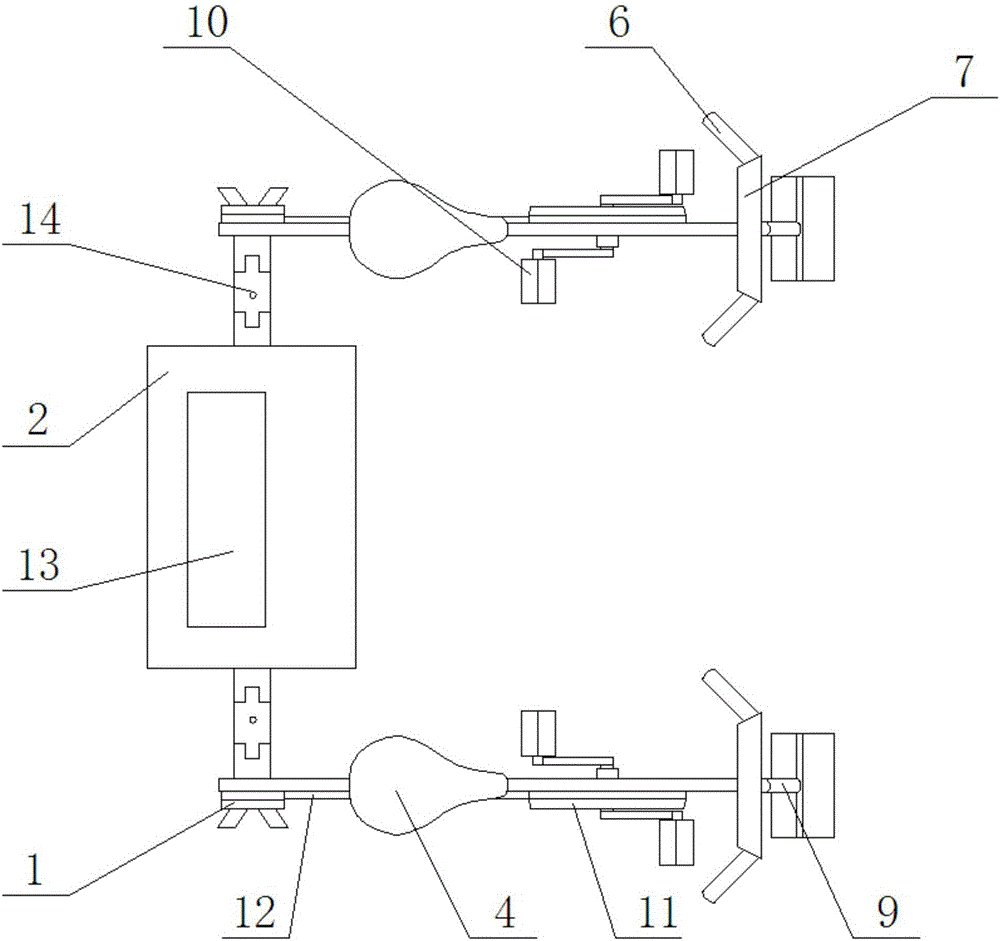

图2为一种健身式洗衣机俯视图。

图中：1.滚轴，2.滚桶机构，3.支撑杆，4.座位，5.调节杆，6.变速器，7.车把，8.铰链，9.前杆，10.踏板，11.变速牙轮，12.链条，13.桶门，14.转轴。

具体实施方式

下面结合说明书附图和具体实施例对本实用新型作进一步的描述：

实施例1

如附图1到附图2所示，一种健身式洗衣机，该洗衣机包括滚桶机构2，滚桶机构2两侧分别转动连接有自行车式健身器。所述的自行车式健身器包括架体，架体中部设置有支撑杆3，支撑杆3顶端设置有车座，车座下方的所述架体上设置有变速牙轮11，变速牙轮11通过链条12连接有滚轴1，滚轴1与所述滚桶机构2两侧的转轴14连接；所述的变速牙轮11的两侧分别设置有相互对应配合的自行车式踏板10；所述架体前端的顶部设置有车把7。变速牙轮11与车把7上的变速器6配合连接。所述的支撑杆3为桶形结构并与座位4底部的调节杆5套接。所述的车把7中部与车架前杆9顶端通过铰链8连接。所述的滚桶机构2侧壁上设置有桶门13。

使用时，首先打开桶门13，将水、洗衣粉以及衣服放入到滚桶机构2内，然后关紧桶门13，然后通过调整调节杆5来调整座位4高度，通过调整铰链8来调整车把7角度，然后踩动踏板10，滚桶机构2开始翻滚，人们也可以根据实际需要通过变速器6随时变速。

以上所述仅为本实用新型的较佳实施例而已，并不是本实用新型的全部实施例，不用以 限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

除说明书所述技术特征外，其余技术特征均为本领域技术人员已知技术，为了突出本实用新型的创新特点，上述技术特征在此不再赘述。
