一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的制作方法

本实用新型涉及一种衣架，具体是一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架。

背景技术：

现在的商品房建筑面积越来越趋向于小户型化，而传统使用的晾衣架占用面积大，使用麻烦，给房屋造成使用面积的浪费，再者，晾衣架的高低位置不同会给不同身高的使用者带来不便；所以，越来越多人选择安装电动衣架，特别是带伸缩系统的电动衣架越来越受人们欢迎。而传统的电动衣架的伸缩系统是直接从底座内部穿出或者在底座外边通过螺丝螺母将其固定，这样的连接方式导致伸缩系统容易出现摇摆、伸展不竖直以及与底座连接不稳定的缺陷。

技术实现要素：

本实用新型的目的在于提供一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架，包括底座板、伸缩臂、连接件、沉头通孔、底座、空心管；所述底座是一个凹槽，并在底座对称开设两凹槽，底座板安装在凹槽内部，底座板开有沉头通孔；所述伸缩臂由保护壁和多节伸缩杆组成的，且伸缩杆之间设置有连接件，保护壁安装在四周；所述空心管是可以伸缩的，是伸缩臂外观的主体，空心管中设有钢丝；所述控制系统设置在底座板上，并与伸缩臂相连。

作为本实用新型进一步的方案：所述底座板与底座是通过螺钉连接。

作为本实用新型再进一步的方案：所述连接件以卡扣的形式连接。

作为本实用新型再进一步的方案：所述控制系统是由控制面板、电源、单片机组成，单片机设置在控制面板的内部，控制面板安装在底座板上，电源安装在外部，通过导线与控制系统连接。

作为本实用新型再进一步的方案：所述底座可以为长方形、圆形、异形的凹槽.

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，安装使用比较方便；底座与底座板处设置了沉头孔以及增加固定伸缩臂的卡口连接件和钢丝，使得伸缩系统与底座的连接更加牢固，延长了衣架的使用寿命，提高伸缩系统的稳定性及伸展式外观的美观性。

附图说明

图1为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统立体结构示意图。

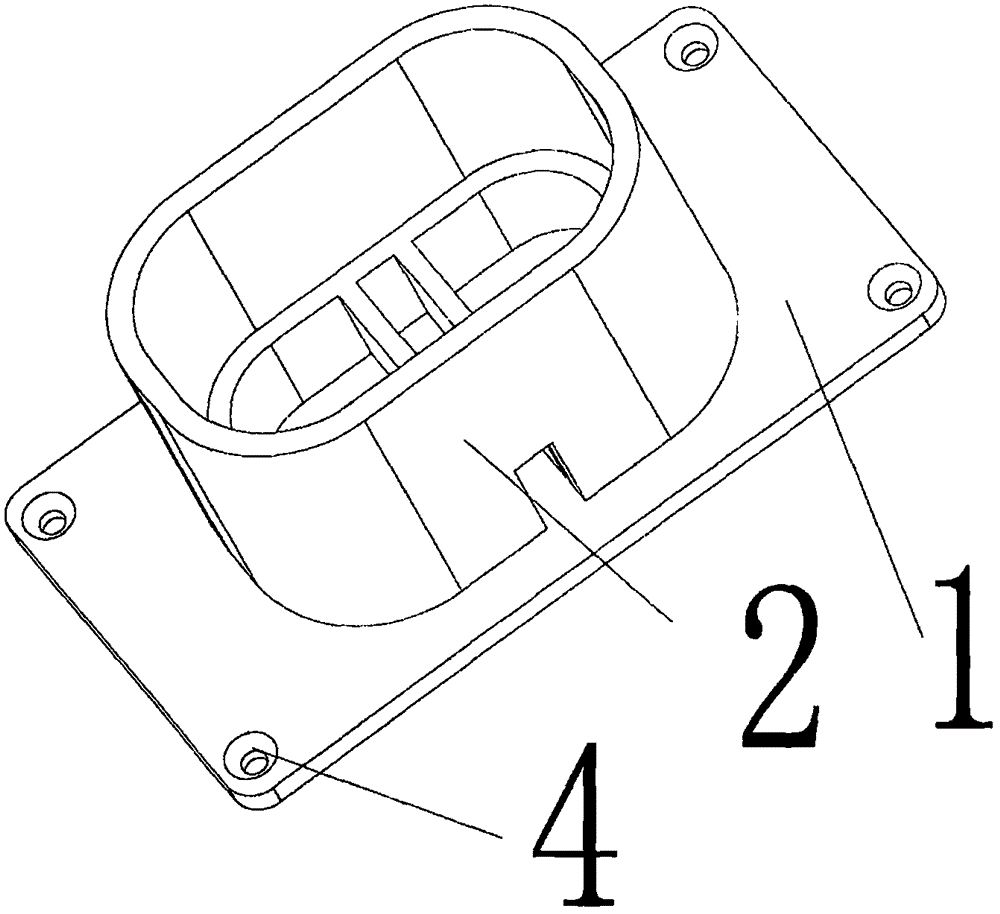

图2为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统的面板立体结构示意图。

图3为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统的面板主视图结构示意图。

图4为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统的面板仰视结构示意图。

图5为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统的面板俯视结构示意图。

图6为一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架的伸缩系统与底座连接的立体结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～6，本实用新型实施例中，一种带有空心管隐藏钢丝的固定伸缩系统的电动衣架，包括底座板1、伸缩臂2、连接件3、沉头通孔4、底座5、空心管6；所述底座5 是一个凹槽，并在底座5对称开设两凹槽，底座板1安装在凹槽内部，底座板1开有沉头通孔4，用于将底座板固定在底座上；所述伸缩臂2由保护壁和多节伸缩杆组成的，且伸缩杆之间设置有连接件3，保护壁安装在四周；所述空心管6是可以伸缩的，是伸缩臂2外观的主体，空心管6中设有钢丝，使本实用新型更加牢固；所述控制系统设置在底座板1上，并与伸缩臂2相连，通过控制系统可以简单地对本实用新型控制。

所述底座板1与底座5是通过螺钉连接；安装完成后，底座板1表面与底座5地面的上表面齐平，使确保本实用新型美观。

所述连接件3以卡扣的形式连接，结构比较简单，安装维修比较方便。

所述控制系统是由控制面板、电源、单片机组成，单片机设置在控制面板的内部，控制面板安装在底座板1上，电源安装在外部，通过导线与控制系统连接。

所述底座5可以为长方形、圆形、异形的凹槽。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
