一种洗衣机的制作方法

本发明涉及家用电器技术领域，尤其涉及一种洗衣机。

背景技术：

洗衣机作为一种日常使用较为频繁的家用电器，其性能的好坏直接影响着人们的生活品质，而洗衣机的性能又与皮带轮息息相关。

作为洗衣机的重要传动部件，皮带轮通常需要经历加减速、高速旋转等工况，承受着很大的扭矩，因此，皮带轮必须具有良好的强度、刚度以及稳定性，以减小跳动、减小阻力、降低噪音。但是，现有的皮带轮强度较低、刚度较小、稳定性较差，长期使用后容易出现结构变形、噪音变大等现象，并且使用寿命较短，由此影响了洗衣机的性能，降低了客户的生活品质。

技术实现要素：

本发明的目的是提供一种震动小、噪音低、使用寿命长、性能好的洗衣机。

为了实现上述目的，本发明提供一种洗衣机，其包括：

外筒；

内筒，设置于所述外筒的内部；

皮带轮，设置于所述外筒的外部并通过转轴与所述内筒传动连接；

电机，设置于所述外筒的外部，所述电机的输出轴通过皮带与所述皮带轮传动连接；

其中，所述皮带轮包括轮毂、轮缘以及轮辐，所述轮毂设有供所述转轴穿入的轴孔，所述轮缘设于所述轮毂的外围并与所述轴孔同轴，所述皮带张紧于所述轮缘上，所述轮辐设为至少两条，其设于所述轮毂与所述轮缘之间并围绕所述轮毂均匀分布，所述轮辐的第一端部连接于所述轮毂，所述轮辐的第二端部包括至少两个支端，所述支端连接于所述轮缘，所述轮辐上设有延伸至所述轮缘的第一加强筋，所述轮缘上设有连接各所述支端的第二加强筋。

作为优选方案，所述第二端部包括两个所述支端，将属于同一所述轮辐的两个所述支端与该所述轮辐的分支点构成的三角形记为支撑三角形，所述支撑三角形为等腰三角形，且所述轮辐的分支点为所述支撑三角形的顶角。

作为优选方案，所述第一加强筋设于所述轮辐背向所述外筒的表面，且所述第一加强筋靠近所述轮毂的位置设有凹槽，所述凹槽为等腰三角形，且所述凹槽的顶角与所述支撑三角形的顶角正对。

作为优选方案，所述第二加强筋朝向所述外筒的表面设有若干围绕所述轴孔均匀分布的第一肘板，所述第一肘板设于所述第二加强筋与所述轮缘的连接处。

作为优选方案，各所述第一肘板分别设于每相邻的两个所述支端的连线的中垂线上。

作为优选方案，所述轮毂具有凸出于所述轮辐朝向所述外筒的表面且围绕所述轴孔的第一凸台，所述轮辐朝向所述外筒的表面设有若干围绕所述第一凸台均匀分布的第二肘板，所述第二肘板设于所述轮辐与所述第一凸台的连接处。

作为优选方案，各所述第二肘板分别设于各所述轮辐的对称中心线上。

作为优选方案，所述轮毂具有凸出于所述轮辐背向所述外筒的表面且围绕所述轴孔的第二凸台。

作为优选方案，相邻的两条所述轮辐的所述第一端部彼此连接，相邻的两条所述轮辐上的所述第一加强筋彼此连接。

作为优选方案，所述轮毂向远离所述外筒的方向偏离于所述轮缘所在的平面。

本发明提供了一种洗衣机，与现有技术相比，其有益效果在于：

皮带轮的第一加强筋和第二加强筋可增加轮辐的强度和刚度，使其在满足高强度和大刚度的同时拥有更小的横截面积，从而，本发明中的皮带轮具有强度高、刚度大、稳定性好等优点，在转动时跳动小、阻力小、噪音低。基于此，本发明提供的洗衣机震动小、噪音低、使用寿命长、性能好，可改善客户的使用体验，提高客户的生活品质。

附图说明

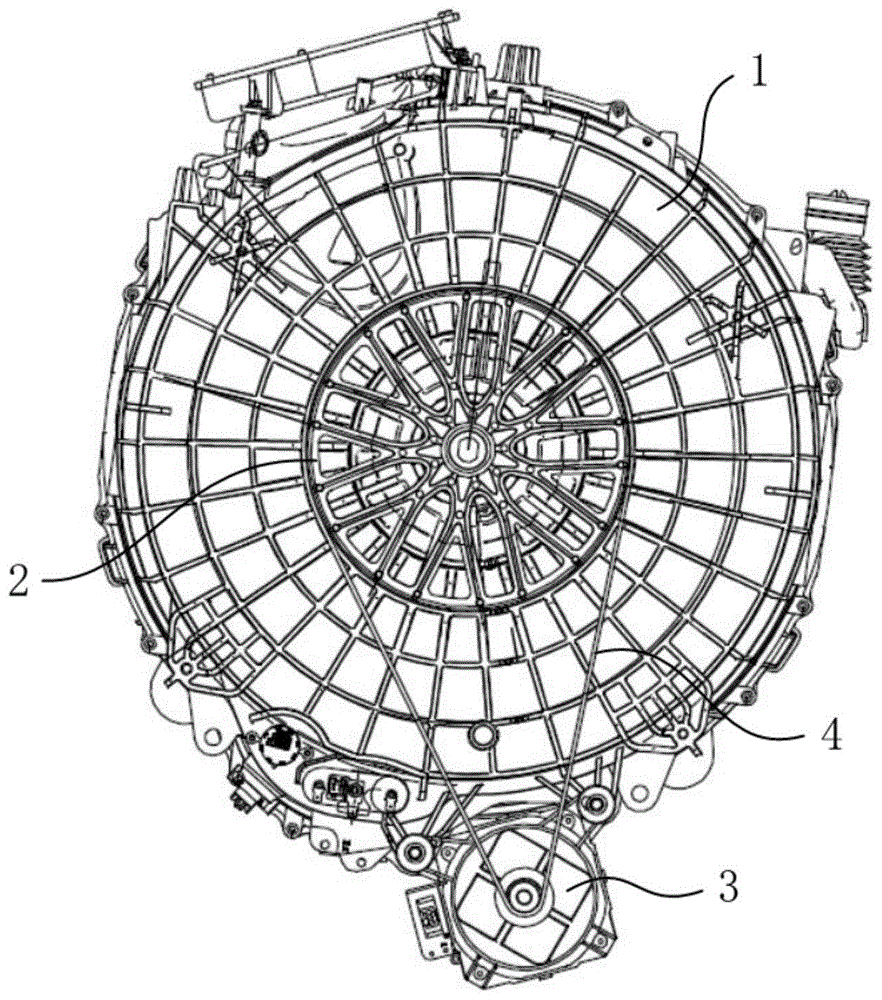

图1是本发明实施例的洗衣机的内部结构示意图；

图2是本发明实施例的皮带轮背向外筒一侧的示意图；

图3是本发明实施例的皮带轮朝向外筒一侧的示意图；

图4是本发明实施例的皮带轮的立体示意图；

图5是本发明实施例的皮带轮的横截面示意图。

图中：1、外筒；2、皮带轮；21、轮毂；211、轴孔；212、第一凸台；213、第二凸台；22、轮缘；23、轮辐；231、支端；24、第一加强筋；241、凹槽；25、第二加强筋；26、第一肘板；27、第二肘板；3、电机；4、皮带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

应当理解的是，本发明中采用术语“第一”、“第二”等来描述各种信息，但这些信息不应限于这些术语，这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本发明范围的情况下，“第一”信息也可以被称为“第二”信息，类似的，“第二”信息也可以被称为“第一”信息。

如图1所示，本发明提供一种洗衣机，其主要包括外筒1、内筒、皮带轮2以及电机3，内筒设于外筒1的内部，皮带轮2设于外筒1的外部并通过转轴与内筒传动连接，电机3设于外筒1的外部，且电机3的输出轴通过皮带4与皮带轮2传动连接。

其中，如图2至图5所示，皮带轮2包括轮毂21、轮缘22以及轮辐23，轮毂21的中心设有供转轴穿入的轴孔211，轮缘22设于轮毂21的外围并与轴孔211同轴，皮带4张紧于轮缘22上，轮辐23设为至少两条，其设于轮毂21与轮缘22之间并围绕轮毂21均匀分布，轮辐23的第一端部连接于轮毂21，轮辐23的第二端部包括至少两个支端231，支端231连接于轮缘22，轮辐23上设有延伸至轮缘22的第一加强筋24，轮缘22上设有连接各支端231的第二加强筋25。

与现有技术相比，第一加强筋24和第二加强筋25可增加轮辐23的强度和刚度，使其在满足高强度和大刚度的同时拥有更小的横截面积，从而，本发明中的皮带轮2具有强度高、刚度大、稳定性好等优点，在转动时跳动小、阻力小、噪音低。基于此，本发明提供的洗衣机震动小、噪音低、使用寿命长、性能好，可改善客户的使用体验，提高客户的生活品质。

如图2至图4所示，轮辐23的第二端部包括两个支端231，将属于同一轮辐23的两个支端231与该轮辐23的分支点构成的三角形记为支撑三角形，该支撑三角形为等腰三角形，轮辐23的分支点为该支撑三角形的顶角；与之对应的是，第一加强筋24设于轮辐23背向外筒1的表面，并且，第一加强筋24靠近轮毂21的位置设有凹槽241，凹槽241也为等腰三角形，其顶角与支撑三角形的顶角正对。基于此，支撑三角形和凹槽241组成的对顶式结构可进一步地增大皮带轮2的刚度，优化皮带轮2的稳定性，从而可进一步地减小皮带轮2在转动过程中的端面跳动和受到的阻力。

如图2所示，相邻的两条轮辐23的第一端部彼此连接，相邻的两条轮辐23上的第一加强筋24彼此连接。如此，所有的轮辐23组成了一个整体，皮带轮2的强度和刚度得到了有利地提升。

如图2至图5所示，为了增加轮毂21的强度和刚度，轮毂21具有第一凸台212和第二凸台213，第一凸台212凸出于轮辐23朝向外筒1的表面，第二凸台213凸出于轮辐23背向外筒1的表面的，并且，第一凸台212和第二凸台213均围绕着轴孔211。如此，第一凸台212和第二凸台213可有效地增加轴孔211的强度和刚度，降低其变形的概率，进而有利于延长皮带轮2的使用寿命。

如图2至图4所示，为了增加轮缘22的强度和刚度，第二加强筋25朝向外筒1的表面设有若干围绕轴孔211均匀分布的第一肘板26，第一肘板26设于第二加强筋25与轮缘22的连接处。类似的，为了增加轮辐23与轮毂21的连接强度，防止二者的连接处断裂，轮辐23朝向外筒1的表面设有若干围绕第一凸台212均匀分布的第二肘板27，第二肘板27设于轮辐23与第一凸台212的连接处。

如图2至图4所示，各第一肘板26分别设于每相邻的两个支端231的连线的中垂线上，各第二肘板27分别设于各轮辐23的对称中心线上。基于此，再加上围绕轮毂21均匀分布的轮辐23，整个皮带轮2呈对称形状，不仅结构紧凑，相对质量更小，而且平衡性更好，稳定性更高，从而在转动时跳动更小、阻力更小、噪音更低。

如图4和图5所示，轮毂21向远离外筒1的方向偏离于轮缘22所在的平面，也即，轮毂21相对于轮缘22向远离外筒1的方向凸出，并且，轮辐23呈弯曲状。如此，该皮带轮2的强度更高，韧性更好，抗变形能力更强。

综上，本发明提供了一种洗衣机，与现有技术相比，该洗衣机采用了强度高、刚度大、稳定性好的皮带轮2，因此震动小、噪音低、使用寿命长、性能好，可改善客户的使用体验，提高客户的生活品质。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本发明的保护范围。
