一种波浪形的装饰板的制作方法

本申请涉及一种波浪形的装饰板，用于波浪形的缓冲受力与稳固支撑中。

背景技术：

现有技术中：

例如：中国专利申请号 CN201420598488.8；申请日 2014.10.16；一种除VOC隔音缓冲复合内墙装饰板，其特征在于：底层为木质纤维板层，在木质纤维板层上设有中空纤维层，面层为缓冲层，缓冲层与中空纤维层之间设有活性炭层。所述中空纤维层为羊毛纤维与中空聚酯纤维，同热粘合纤维混纺，再经过热处理，热粘合纤维熔解，羊毛纤维与中空聚酯纤维接合形成中空构造的纤维层。本实用新型产品用料简单，结构稳定，不容易开裂，防水耐腐，抗静电，并且方便进行更换和维护，具有良好的除臭、抗菌抑菌、有效除去新家装环境中的VOC物质，适用于幼儿园、托管所类孩童室内游戏场所，材料基本为纯天然产物，在提高了安全性的同时保证了健康绿色。

该申请中，对隔音缓冲形的装饰板进行了公开，该结构中采用复合层的结构进行了设计，耗费的材料较多，且加工填充时，不易加工。

又例如：中国专利申请号 CN201520106403.4；申请日 2015.02.14；本实用新型公开了一种高强度隔音装饰板，包括装饰板板体，装饰板板体的侧壁内设有储物槽，装饰板板体的侧壁插接有插板，储物槽内设有隔音板，装饰板板体的底部设有底板，底板的外侧壁设有操作杆，底板设置在底座上，底座上设有导向管，导向管内插接有旋转柱，底板的底部设置在旋转柱的端部。本实用新型通过隔音板的并排布置，大大提高了装饰板板体的隔音效果，插板可以牢固盖住储物槽，装饰板板体可以通过旋转柱绕导向管做水平旋转调节，从而可以实现旋转微调，方便了对装饰板板体的水平旋转调节，调节更加方便。

该申请中，对隔音板的高强度隔音结构进行了公开，但是该隔音板的结构也是采用填充的方式，并利用填充物对噪音或者说振动波进行缓冲。在填充物放置的过程中，不易加工。

再例如：中国专利申请号 CN201520898734.6；申请日 2015.11.12；本申请中所述的一种易定位的装饰板，装饰板100包括上板体1、下板体2、加强筋3，缓冲间隙4，所述加强筋3固定连接在上板体1与下板体2间且间隔有缓冲间隙4，装饰板100的左端固定有插接头5、右端凹陷有插接槽6；插接头5包括固定在上板体1左端的卡位角11，下板体2左端的左下板21与卡位角11下侧间固定有卡舌7，卡舌7沿着卡位角11的底部向外延伸，卡舌7的端部设有卡舌头71；插接槽6由上板体1右端的右上板12与下板体2右端的右下板22间隔形成，右下板22上固定插接有钉8；至少具有卡接稳定、密封性强，易于固定、便于排列的效果。

该申请为申请人，自行设计的装饰板，是本申请的最接近现有技术，利用该申请的结构，并对该申请中的结构进行设计，实现高效的隔音效果。

以上专利申请由于它们的技术方案目的以及所要解决的技术问题均不同，为此导致它们的技术方案包括结构和方法的不同，它们也不能简单地组合用以本专利申请，否则会导致结构设计更复杂，或者不能实施，等等。

鉴于此，如何设计出一种波浪形的装饰板，克服上述现有技术中所存在的缺陷，是本领域技术人员亟待解决的技术问题。

技术实现要素：

本申请的目的在于克服现有技术中存在的技术问题，而提供一种波浪形的装饰板。

本申请的目的是通过如下技术方案来完成的，一种波浪形的装饰板，包括底板、以及设置在底板两端的插头与卡口，底板上还设有装饰层，所述底板上固定有波纹部与底纹部，波纹部与底纹部沿着底板上部表面固定排列并形成波浪形结构，三块波纹部之间固定有两块底纹部，装饰层贴敷在波纹部与底纹部上部形成的波浪形表面上。

所述波纹部包括第一竖向柱、第二竖向柱、第三竖向柱，第一竖向柱与第二竖向柱分别设于波纹部的两端，第三竖向柱固定设于波纹部的中间位置，第一竖向柱与第三竖向柱的顶端之间设有左斜盖板，第二竖向柱与第三竖向柱的顶端之间设有右斜盖板。

所述第一竖向柱、第二竖向柱、第三竖向柱的底部固定在底板上，左斜盖板与底板之间固定有左斜柱，右斜盖板与底板之间固定有右斜柱。

所述左斜柱设有多根且相邻的两根左斜柱间空隔有左斜槽，右斜柱设有多根且相邻的两根右斜柱间空隔有右斜槽。

所述第一竖向柱与第二竖向柱的长度相等，第三竖向柱的长度大于第一竖向柱、第二竖向柱的长度。

所述底纹部包括第一直柱、第二直柱、第三直柱且三根直柱的长度相等并固定在底板上，沿着三根直柱的上部固定有平盖板。

所述第一直柱、第二直柱分别设于底纹部的两端，底纹部的中间部位设有多根第三直柱，相邻的两根第三直柱之间空隔有矩形槽。

本申请与现有技术相比，至少具有以下明显优点和效果：

1、结构简单、设计合理，连接紧密、稳定性高。

2、选材方便、便于生产制造，造价低、易于普及。

3、缓冲受力稳定，支撑性强，隔音效果明显。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

图1为本申请的整体布局原理图。

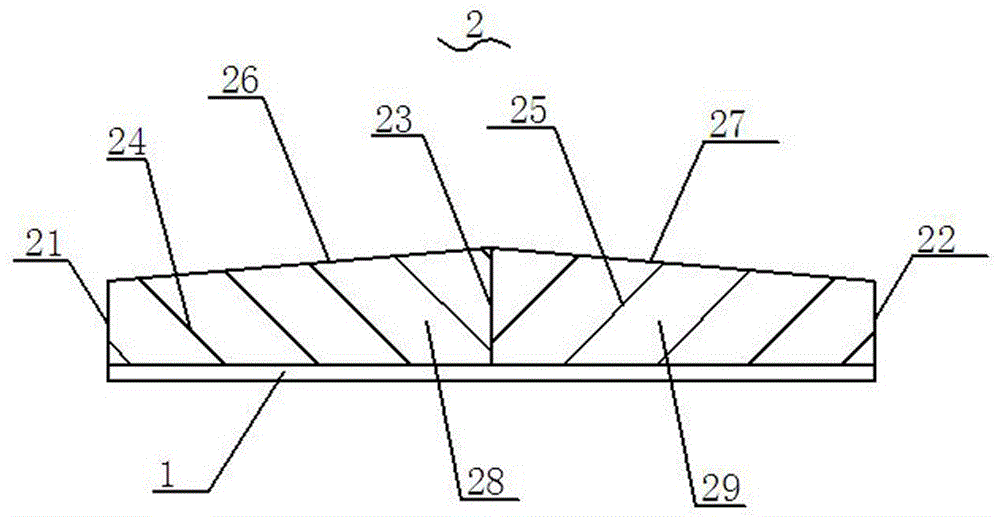

图2为本申请中波纹部的结构原理图。

图3为本申请中底纹部的结构原理图。

图4为本申请的极限状态下的结构图。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚，下面将结合本申请具体实施例及相应的附图对本申请技术方案进行清楚、完整地描述。显然，所描述的实施例仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

本申请中所述的一种波浪形的装饰板100，包括底板1、以及设置在底板1两端的插头5与卡口6，底板1上还设有装饰层4，所述底板1上固定有波纹部2与底纹部3，波纹部2与底纹部3沿着底板1上部表面固定排列并形成波浪形结构，三块波纹部2之间固定有两块底纹部2，装饰层4贴敷在波纹部2与底纹部3上部形成的波浪形表面上；至少具有缓冲受力稳定，支撑性强，隔音效果明显的效果。

本申请实施例中，采用两者不同结构，即波纹部2与底纹部3；利用波纹部2与底纹部3形成的条形结构，将两者拼接在一起，利用两者对声波或振动波或压力进行缓冲，且波纹部2与底纹部3中的结构不同，在受力的方向上与缓冲效果上也不同。

波纹部2与底纹部3的排列也采用不同的排列方式，利用排列方式上的不同，在对受力进行缓冲时，形成多级的缓冲空间，利用高处缓冲后，在由低处进行缓冲，进而实现高低起伏，不同高低状态下的缓冲。

在对声波或其他振动波进行缓冲时，利用表面的层状，以及内部不规则的排列结构，对声波或其他振动波进行干涉，进而实现高效降噪的效果。

采用凹凸不平的结构对振动进行缓冲。在缓冲振动的时候，因为凹凸不平的结构，其振动的频率不同，故在缓冲受力时，不仅不会发生共振，且利用整体形成的波纹结构，实现总体结构上凹凸不平的缓冲，利用凸起的位置即波纹部2对外部的受力进行抗击，再利用底纹部3对波纹部2挤压后的变形进行受力抵触。

参见图1~图3中所示，一种波浪形的装饰板100，包括底板1、以及设置在底板1两端的插头5与卡口6，现有技术中的底板1的两端设置插头5与卡口6，利用插头5与卡口6的配合，可以将多块底板1安装在一起，进行排列组合。

底板1上还设有装饰层4，利用纸张上的图文或者薄膜表面上的纹理对底板1的上部表面进行装饰，进而形成装饰板。

所述底板1上固定有波纹部2与底纹部3，利用波纹部2形成凸起结构，利用底纹部3形成凹陷的结构。将波纹部2与底纹部3两者拼接在一起便形成凹凸不平的结构，利用凹凸不平的结构实现多层或多级的缓冲。

波纹部2与底纹部3沿着底板1上部表面固定排列并形成波浪形结构，沿着波纹部2形成的高点对受力进行逐级的缓冲。

三块波纹部2之间固定有两块底纹部2，利用波纹部2与底纹部3的组合结构，通过波纹部2的端头对插头5与卡口6进行安装。

装饰层4贴敷在波纹部2与底纹部3上部形成的波浪形表面上。

在波纹部2与底纹部3拼接形成的表面上对装饰层4进行粘附或固定连接。

本申请实施例中，

所述波纹部2包括第一竖向柱21、第二竖向柱22、第三竖向柱23，三根竖向柱均固定在底板1上，第一竖向柱21与第二竖向柱22沿着波纹部2的两端进行固定，第三竖向柱23固定设于波纹部2的中间位置，沿着两侧形成低点，沿着中间位置形成高点，两侧的低点与中间位置的高点连接，便实现凸起的结构。

第一竖向柱21与第三竖向柱23的顶端之间固定有左斜盖板26，通过左斜盖板26形成波纹部2左侧的倾斜结构。

第二竖向柱22与第三竖向柱23的顶端之间固定有右斜盖板27，通过右斜盖板27形成波纹部2右侧的倾斜结构。

采用向左以及向右倾斜的两块盖板，实现高低不平的凸起状波纹部2。

本申请实施例中，

所述第一竖向柱21、第二竖向柱22、第三竖向柱23的底部固定在底板1上，通过底板1对三根竖向柱进行支撑，并对其位置进行固定设置。

利用左斜盖板26与底板1之间固定有左斜柱24，利用左斜柱24向左侧进行抵触，

利用右斜盖板27与底板1之间固定有右斜柱25，利用右斜柱25向右侧进行抵触，

并在左斜盖板26与右斜盖板27形成两个不同方向的支撑结构，不规则的支撑结构，在缓冲振动时，受力方向不同，且连接在波纹部2中，避免了波纹部2发生共振，提高波纹部2的缓冲效果。

本申请实施例中，

所述

左斜柱24设有多根且相邻的两根左斜柱24间空隔有左斜槽28，

利用左斜槽28对左斜盖板26与底板1中的振动波或挤压力进行缓冲与消除。

右斜柱25设有多根且相邻的两根右斜柱25间空隔有右斜槽29。

利用右斜槽29对右斜盖板27与底板1中的振动波或挤压力进行缓冲与消除。

在左右两侧缓冲后的振动波或挤压力沿着中间位置的第三竖向柱23进行分解，因左右两侧的左斜槽28与右斜槽29结构与方向不同，故可以产生不同的减缓与抗挤压效果，避免了共振对声音的隔音效果更好。

本申请实施例中，

所述左右两侧的第一竖向柱21与第二竖向柱22其长度相等，利用长度相等，在设置第一竖向柱21与第二竖向柱22以及左斜盖板26与右斜盖板27时，可以形成规则的组件，有益于进行组合与制作。

第三竖向柱23的长度大于第一竖向柱21、第二竖向柱22的长度，在中间位置形成凸起的结构，三根竖向柱组合在一起可以形成凸起的波纹部2。

本申请实施例中，

所述底纹部3包括第一直柱31、第二直柱32、第三直柱33且三根直柱的长度相等并固定在底板1上，沿着三根直柱的上部固定有平盖板34。

在底纹部3中，三根直柱的长度相等并固定在底板1形成齐平的固定结构，有益于直柱与底板1之间进行支撑与固定，且便于形成一个水平的平盖板34，其中，

本申请实施例中，第一直柱31、第二直柱32、第三直柱33的长度低于第一竖向柱21、第二竖向柱22的长度。

进而使平盖板34处于位置低凹处，利用平盖板34与左斜盖板26、右斜盖板27形成波浪形的凹凸不平的结构。

所述第一直柱31、第二直柱32分别设于底纹部3的两端，底纹部3的中间部位设有多根第三直柱33，相邻的两根第三直柱33之间空隔有矩形槽35。

利用竖向间隔出的矩形槽35对振动波以及挤压力进行缓冲后，再过度至左斜槽28与右斜槽29中时，因为槽的方向与结构均布相同，故可以在现有技术的基础上，极大的提高对振动波的缓冲效果，提高隔音性，且利用较多的支撑柱进行支撑，提高了内部的缓冲受力的稳定性。

参见图4中所示，一种波浪形的装饰板100，包括底板1、以及设置在底板1两端的插头5与卡口6，现有技术中的底板1的两端设置插头5与卡口6，利用插头5与卡口6的配合，可以将多块底板1安装在一起，进行排列组合。

其中，在波纹部2与底纹部3拼接形成的表面上对装饰层4进行粘附或固定连接。

波纹部2中的极限状态下，极限状态的支撑位置，如下，

利用左斜盖板26与底板1之间固定有左斜柱24，利用左斜柱24向左侧进行抵触，左斜柱24为竖向垂直90度的支撑结构；

利用右斜盖板27与底板1之间固定有右斜柱25，利用右斜柱25向右侧进行抵触，右斜柱25为竖向垂直90度的支撑结构。

两者同时处于极限状态下，能够实现强化支撑的作用，支撑性较强，但是此时的隔音效果欠佳。

在本申请板的厚度、长度、壁厚、筋的，根数，排列方式，形状的细微变化，波段的数量，各零部件尺寸细微的变化，基于说明书图纸的变化，或底部增加波浪纹或者凸起或凹槽，均在保护范围内。

以上所述仅为本申请的实施例而已，而且，本申请中零部件所取的名称也可以不同，并不限制本申请中的名称。对于本领域技术人员来说，本申请可以有各种更改和变化。凡在本申请的构思和原理之内所作的任何修改、等同替换、改进等，均应包含在本申请的权利要求范围之内。
