一种消音天花吊顶的制作方法

本实用新型涉及建筑构件技术领域，具体是一种消音天花吊顶。

背景技术：

在大型的公共室内场合，如火车站、机场、地铁站台、地下通道等，常有各种噪声，环境舒适性很差。在这类场所中，为了解决噪声问题，通常的方式是在墙壁上加装吸声面板。然则此类解决方式施工面积极大，而且增加了墙壁厚度，占用了过多的有限空间。

技术实现要素：

本实用新型为了克服上述的现有技术不足之处，提供了一种消音天花吊顶，其消音效果好，而且不占用过多空间。具体的，本实用新型采用了如下的技术方案。

一种消音天花吊顶，包括天花吊顶板和龙骨，所述龙骨固定在天花板顶壁上，天花吊顶板通过悬架连接在龙骨下方，悬架底端设置有向下开口的悬挂槽；天花吊顶板的顶面具有与悬挂槽挂接的悬挂部，天花吊顶板的板上还具有复数个散布的吸声孔；悬挂槽和悬挂部之间的空隙填充有吸音棉。

与现有技术相比，本实用新型的有益效果在于，通过天花吊顶板和其悬架实现双重吸声消音，效果显著，而且仅利用室内天花的空间进行施工，不占用墙壁和地面的有限空间，还能兼具天花装饰之用。

附图说明

图1是本实用新型的结构示意图。

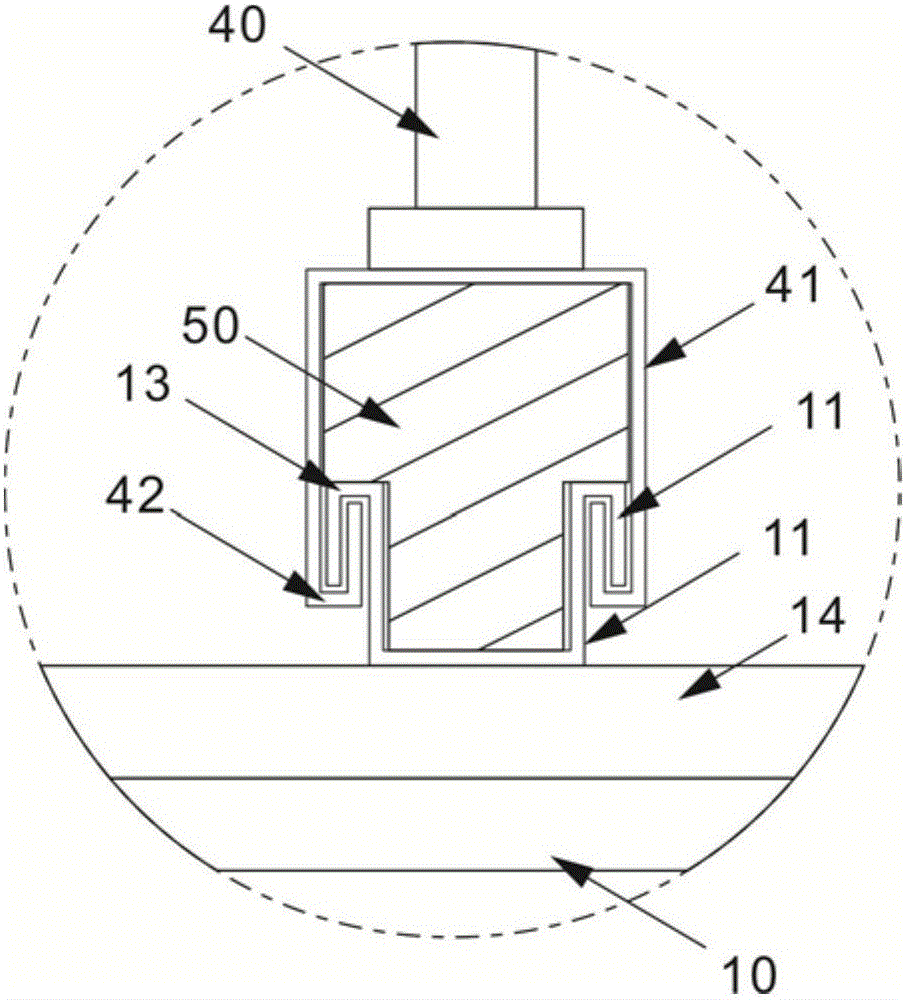

图2是图1中A部的放大示意图。

图3是本实用新型的天花吊顶板的结构示意图。

具体实施方式

如图1到图3所示，一种消音天花吊顶，包括天花吊顶板10和龙骨20，所述龙骨20固定在天花板顶壁30上，天花吊顶板10通过悬架40连接在龙骨20下方，悬架40底端设置有向下开口的悬挂槽41；天花吊顶板10的顶面具有与悬挂槽41挂接的悬挂部11，天花吊顶板10的板上还具有复数个散布的吸声孔12；悬挂槽41和悬挂部11之间的空隙填充有吸音棉50。

在上述实施方式中，通过天花吊顶板10上的吸声孔12、挂槽41和悬挂部11之间的吸音棉50可以对吊顶覆盖之下的空间实现双重吸声消音，效果显著，而且由于是利用室内天花的空间进行吊顶施工，所以不占用墙壁和地面的有限空间，还能兼具天花装饰之用。

如图2所示，悬挂槽41两侧的底边向内翻折，形成两个对称的翻折部42；悬挂部11的顶部两侧分别设有与两个翻折部42挂接配合的挂钩13。

如图2所示，天花吊顶板10的背面设有一层消音棉垫14。

可选的,消音棉垫的厚度为0.3mm至1mm。

可选的，吸声孔的直径为0.3mm至1mm。

对于本领域的技术人员来说，可根据本实用新型所揭示的结构和原理获得其它各种相应的改变以及变形，而所有的这些改变以及变形都属于本实用新型的保护范畴。
