拼装组合式多维立体造型装饰模块的制作方法

本实用新型属于建筑表面造型装饰技术领域，具体涉及一种工厂预制生产，能够组合拼装，形成不同立体造型装饰效果，安装方便快捷，省时低耗，节约材料，降低施工成本，使用安全可靠的拼装组合式多维立体造型装饰模块。

背景技术：

许多建筑的装饰装潢都采用玻璃做造型装饰，显得美观、大气。现行的使用玻璃在建筑表面做造型装饰的方法中，大多需要事先在施工现场建造好复杂的造型结构架，然后再于其上进行玻璃安装固定的施工；由于现场施工的作业环境的局限性，对施工的工艺和工序也有很多的限制，导致一些复杂的大面积装饰造型的施工工期长、浪费大、成本高。

材料和施工过程的高成本，以及较长的施工工期，提高了玻璃造型装饰的使用门槛，限制了其需求和应用。所以，改进和优化现有技术、这种有着诸多不便的施工现状，探索能够广泛应用，满足并创造需求的新技术，就成为了一种必要。

技术实现要素：

本实用新型就是针对上述问题，提供一种工厂预制生产，能够组合拼装，形成不同立体造型装饰效果，安装方便快捷，省时低耗，节约材料，降低施工成本，使用安全可靠的拼装组合式多维立体造型装饰模块。

本实用新型所采用的技术方案是：该拼装组合式多维立体造型装饰模块包括结构架和玻璃板，其技术要点是：所述结构架为沿立体造型周边轮廓围合成的框体，所述玻璃板分别设置在结构架的侧边和前部，玻璃板与结构架通过胶接层相连；结构架的后部设置有安装拉板，安装拉板与结构架通过锚固螺钉相连，安装拉板伸出到结构架外侧的一端设置有安装孔。

所述两块玻璃板连接处、与结构架相连的一侧设置有金属箔板，金属箔板与两边的玻璃板之间通过胶接层相连。以使玻璃板与金属箔板复合，让玻璃板的连接处如同折纸一样易于折弯造型。

所述金属箔板为铝箔板。复合的金属铝箔板作为连接结构，使玻璃板与结构架的胶接更加的牢固。

所述铝箔板的厚度为0.3mm。以提升玻璃板连接的安全性、稳固性和产品性价比。

所述玻璃板的外侧接缝处设置有装饰条。

所述装饰条是金属装饰条或树脂装饰条。以提升立体造型的美观程度。

所述结构架是由不锈钢管围合成的框体。以增强结构架的整体刚度和耐腐蚀性，延长使用寿命。

所述玻璃板是普通玻璃板、安全玻璃板、装饰性玻璃板或特殊用途的特种玻璃板。

所述立体造型的形状是方形、条柱形、三角形、圆形或多边形。以满足装潢的整体效果需要。

本实用新型的有益效果：由于本实用新型采用沿立体造型周边轮廓围合成的框体构成的结构架，玻璃板分别设置在结构架的侧边和前部，玻璃板与结构架通过胶接层相连；结构架的后部设置安装拉板，安装拉板与结构架通过锚固螺钉相连，安装拉板伸出到结构架外侧的一端设置安装孔；玻璃板的接缝处设置装饰条的结构形式，所以其设计合理，结构紧凑，通用性强，由工厂预先制作、规模化生产，现场拼装组合，施工作业方便，连接稳定牢固，缩短工期，节约成本，安全可靠，可作为建筑装饰的主材被广泛应用。

附图说明

图1是本实用新型的一种结构示意图。

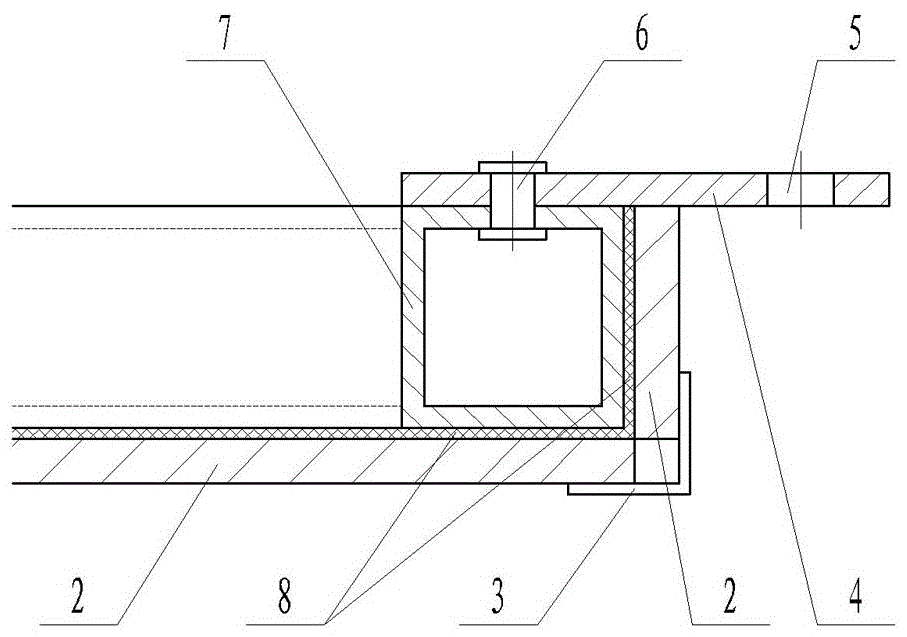

图2是图1的局部剖视图。

图3是本实用新型的玻璃板连接处的一种结构示意图。

图4是本实用新型的方形装饰模块的一种装饰布置示意图。

图5是本实用新型的条柱形装饰模块的一种装饰布置示意图。

图6是本实用新型的多边形装饰模块的一种组合造型示意图。

图中序号说明：1立体装饰模块、2玻璃板、3装饰条、4安装拉板、5安装孔、6锚固螺钉、7结构架、8胶接层、9金属箔板、10装饰底板。

具体实施方式

根据图1～6详细说明本实用新型的具体结构。该拼装组合式多维立体造型装饰模块包括沿立体造型的周边形状轮廓围合而成的框体式结构架7，装饰用的玻璃板2和美化造型用的装饰条3，其中若干块玻璃板2分别通过胶接层8连接在结构架7的四周侧边和前部，由于结构架7的后部要与建筑的基本结构架相连，所以通常不设置玻璃板2；胶接层8的材料可选用现有的结构胶，如：硅酮结构胶，环氧结构胶等，玻璃板2的材料可以是普通玻璃，安全玻璃，各种颜色、质感 、图案的装饰性玻璃，或者特殊用途的特种玻璃。结构架7的后部设置有用于将立体装饰模块1安装于建筑的基本结构架上的安装拉板4，安装拉板4与结构架7通过锚固螺钉6相连接，安装拉板4伸出到结构架7外侧的一端设置有圆形的安装孔5，以方便立体装饰模块1的安装。连接在结构架7四周侧边和前部的各块玻璃板2的外侧接缝处设置有装饰条3；根据装饰需要，也可以在玻璃板2的表面设置装饰条3。装饰条3可以是金属装饰条或树脂装饰条，以提升立体造型的美观程度。

为了方便玻璃板2的折弯造型和安装，两块玻璃板2连接处、与结构架7相连的一侧设置有金属箔板9，金属箔板9与两边的玻璃板2之间通过胶接层相连接，使玻璃板2的连接处如同折纸一样易于折弯，方便造型。为了使复合的金属箔板9作为玻璃板2与结构架7的连接结构，胶接更加的牢固，并具有较高的玻璃板2连接的安全性、稳固性和产品性价比，金属箔板9可以采用厚度为0.3mm的铝箔板。

为了增强结构架7的整体刚度和耐腐蚀性，延长使用寿命，结构架7采用由不锈钢管围合成的框体结构形式。根据使用需要，结构架7的框体可以设置加强结构。

为满足装潢的整体效果需要，立体造型的形状可以是方形、条柱形、三角形、圆形或多边形等形状。

使用时，按照装潢的设计要求，在工厂事先预制所需的立体装饰模块1，也可以使用规模化生产的标准装饰模块。立体装饰模块1的制造方法大致为：首先，根据所需立体造型的周边形状轮廓，制成框体式的金属结构架7，并用锚固螺钉6在结构架7的后部设置安装拉板4；然后，将连接处胶接有金属箔板9的玻璃板2，按照造型需要进行折弯造型，复合的金属箔板9同时作为玻璃板2与金属结构架7的连接结构；使用胶或者可填充塑性材料，将折弯造型完毕的玻璃板2分别胶接在金属结构架7的四周侧边和前部，形成半包裹结构；最后，根据装饰需要，在玻璃板的接缝处以及玻璃板的表面设置金属装饰条或树脂装饰条，作为点缀以提升立体造型的美观程度。立体装饰模块1的基础形状和其表面的多维造型形状可以是方形、条柱形、三角形、圆形、多边形以及各种不规则形状。

所制成的立体装饰模块1，每块可以单独使用，也可以多块组合拼装，形成有不同装饰效果的立体造型装饰面，以满足不同的装饰使用需求。组合拼装的立体装饰模块1，按照造型设计要求，利用模块金属结构架7的后部胶接和安装拉板4的螺丝连接，使立体装饰模块1固定在建筑表面的基本结构架上；胶接和安装拉板4的螺丝固定，为立体装饰模块1的稳固安装提供了双保险。立体装饰模块1在建筑表面的基本结构架上安装完毕后，根据设计、造型需要，可以在立体装饰模块1之间安装装饰底板10，装饰底板10以胶接和螺丝连接固定在基本结构架上。装饰底板10除了整体装饰作用外，还可以起到遮挡立体装饰模块1上的安装拉板4，美化结合处外观的作用。装饰底板10可以是单片玻璃板或其他类装饰板。

建筑表面需安装装饰模块的基本结构架施工完毕后，就可以安装立体装饰模块1。按照整体造型的设计要求，将若干块立体装饰模块1通过胶接和螺丝紧固的方式，固定在建筑表面的基本结构架上，即完成造型装饰。整个安装过程工艺简单，施工省时低耗，方便快捷。能够理解的是，立体装饰模块1的多维立体造型，是由工厂大规模标准化生产，或按照特殊造型设计要求，在工厂预制生产，可以拼装组合、通过胶接和螺丝连接直接快速地安装固定在建筑表面的基本结构架上。

组合拼装的立体装饰模块上设置的各种形状各异的玻璃板，辅以金属、树脂装饰材料，依据光的折射原理，光的塑形艺术，在光的作用下，形成绚烂多彩的装饰造型。

该拼装组合式多维立体造型装饰模块采用玻璃材料与金属材料制造，环保无污染，防火性能好，无消防问题，安全性、适用性、耐久性好，可以作为建筑装饰的主材应用于各种商业、文化、办公、家庭等场所，以及各种建筑的内外墙、顶、棚面的装饰装修。
