一种便携式粗细钢管高空拼接装置的制作方法

本实用新型涉及一种拼接装置，特别涉及一种便携式粗细钢管高空拼接装置，属于钢结构加工技术领域。

背景技术：

随着建筑面积的不断锐减，越来越多的建筑选择立体式进行修建，即提高建筑物的高度，以减少占用建筑空间，而高空建筑相交传统的建筑物建造的难度和危险性都大大提高，特别是在高空操作过程中，往往会存在操作难增大的问题。

在高空作业时，钢管的拼接一直是操作难度和危险性并存的工作项目之一，由于高空拼接时没有相应的固定设备，会出现拼接偏移、不稳等情况，直接导致了后续的建设工作。

技术实现要素：

本实用新型要解决的技术问题是克服高空拼接难，拼接出现偏移、拼接不稳的缺陷，提供一种便携式粗细钢管高空拼接装置。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种便携式粗细钢管高空拼接装置，包括外接管套及一端安装在所述外接管套内部的内接管套，所述外接管套和所述内接管套内分别安装有外接管和内接管，所述内接管贯穿卡块连接所述外接管，所述卡块安装在所述内接管套的一端、所述内接管套和所述外接管套的连接处，所述内接管套的表面设置有若干滑槽，所述滑槽内部安装有压簧，所述压簧连接所述滑槽和所述卡块，所述外接管套的表面连接有伸缩带，所述伸缩带的另一端连接有固定腰环。

作为本实用新型的一种优选技术方案，所述压簧的一端固定在所述滑槽的侧壁上，另一端连接在所述卡块的表面。

作为本实用新型的一种优选技术方案，所述固定腰环为可伸缩尼龙材料制成。

作为本实用新型的一种优选技术方案，所述外接管和所述内接管同轴设置。

本实用新型所达到的有益效果是：该种便携式粗细钢管高空拼接装置，充分解决传统高空作业中，粗细钢管的拼接工作难度大的缺陷，将拼接设备通过固定腰带固定在身体上，将粗细钢管分别固定在外接管套和内接管套内，利用压簧的压缩，将细钢管挤压入粗钢管内，完成高空拼接工作；整个装置不仅工作原理简单，操作方便，使用效率高；还很好的满足高空使用需求，小巧便捷，不需要进行特别的固定。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的结构示意图；

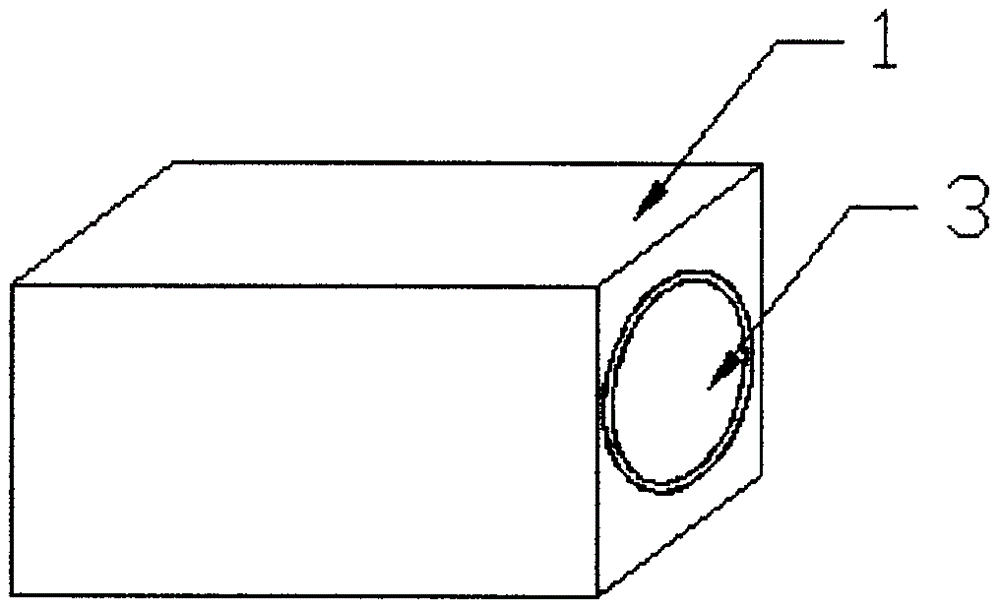

图2是本实用新型的外接管套结构示意图；

图3是本实用新型的内接管套结构示意图；

图中：1、外接管套；2、内接管套；3、外接管；4、滑槽；5、压簧；6、伸缩带；7、固定腰环；8、内接管；9、卡块。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，一种便携式粗细钢管高空拼接装置，包括外接管套1及一端安装在外接管套1内部的内接管套2，外接管套1和内接管套2内分别安装有外接管3和内接管8，内接管8贯穿卡块9连接外接管3，卡块9安装在内接管套2的一端、内接管套2和外接管套1的连接处，内接管套2的表面设置有若干滑槽4，滑槽4内部安装有压簧5，压簧5连接滑槽4和卡块9，外接管套1的表面连接有伸缩带6，伸缩带6的另一端连接有固定腰环7。

压簧5的一端固定在滑槽4的侧壁上，另一端连接在卡块9的表面。固定腰环7为可伸缩尼龙材料制成。外接管3和内接管8同轴设置；可伸缩尼龙材料制成的固定腰环7可更好的固定在操作者的身体上，操作时不会产生不必要的晃动。

具体的，本实用新型利用在使用过程中，将固定腰带7固定在身体上，在高空作业时，不需要要进行特别的固定，使用和安装更为方便，随后将粗细钢管的拼接头分别固定在外接管3和内接管8内，此时挤压外接管套1，压簧5压缩，外接管套1往内接管套2方向运动，粗钢管随之运动，细钢管顺势挤压入粗钢管内，完成整个拼接工作。

该种便携式粗细钢管高空拼接装置，充分解决传统高空作业中，粗细钢管的拼接工作难度大的缺陷，将拼接设备通过固定腰带固定在身体上，将粗细钢管分别固定在外接管套和内接管套内，利用压簧的压缩，将细钢管挤压入粗钢管内，完成高空拼接工作；整个装置不仅工作原理简单，操作方便，使用效率高；还很好的满足高空使用需求，小巧便捷，不需要进行特别的固定。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
