振捣辅助构件的制作方法

本实用新型涉及建筑施工辅助设备领域，具体而言，涉及一种振捣辅助构件。

背景技术：

当今中国经济迅猛发展，建设工程施工中大体积混凝土施工普遍存在，工业建筑厂房中大体积混凝土在设备基础中被广泛应用。工业厂房中有钢板预埋件封顶的大体积混凝土施工时常常会遇见如下问题：预埋件的安装施工不便、预埋件底下混凝土不易振捣导致空鼓以及大体积混凝土温度裂缝控制等。其中，预埋件(预制埋件)就是预先安装(埋藏)在隐蔽工程内的构件。就是在结构浇筑时安置的构配件，用于砌筑上部结构时的搭接，以利于外部工程设备基础的安装固定。预埋件大多由金属制造，例如：钢筋或者铸铁，也可用木头，塑料等非金属刚性材料。是在结构中留设由钢板和锚固筋的构件，用来连接结构构件或非结构构件的固定用途。比如做后工序固定(如门、窗、幕墙、水管、煤气管等)用的连接件。传统的钢板预埋件与混凝土浇筑过程中，钢板预埋件封盖在混凝土上方，混凝土从模板的侧面进行浇筑。

发明人在研究中发现，传统的大体积混凝土施工过程中至少存在如下缺点：

其一、传统的大体积混凝土施工过程中，混凝土从待浇筑区域的一侧向模板围成的空间内进行混凝土的浇筑，混凝土浇筑不均匀，导致整体的浇筑质量下降，结构强度不高，使用安全性低；

其二、在进行振捣时，由于振捣棒不能够顺利进入到带浇筑区域的内侧，位于内侧的混凝土振捣效果差，几乎不能够被振捣，降低了浇筑质量。

技术实现要素：

本实用新型的目的在于提供一种振捣辅助构件，以改善传统技术的大体积混凝土施工过程中，混凝土从待浇筑区域的一侧向模板围成的空间内进行混凝土的浇筑，混凝土浇筑不均匀，导致整体的浇筑质量下降，结构强度不高，使用安全性低的问题。

本实用新型的实施例是这样实现的：

基于上述目的，本实用新型提供了一种振捣辅助构件，包括振捣杆、连接杆以及把手，其中：

所述连接杆包括第一杆部、第二杆部以及调节装置，所述第一杆部与所述第二杆部插装连接，且所述第一杆部与所述第二杆部滑动连接，所述第一杆部与所述第二杆部的滑动方向沿平行于所述连接杆的长度方向，所述调节装置安装于所述连接杆，用于限制所述第一杆部相对于所述第二杆部的滑动距离，所述第一杆部的远离所述第二杆部的一端与所述把手连接，所述第二杆部的远离所述第一杆部的一端与所述振捣杆连接，所述第二杆部与所述振捣杆倾斜设置。

在本实用新型较佳的实施例中，所述第二杆部与所述振捣杆垂直设置。

在本实用新型较佳的实施例中，所述第一杆部设置有插装槽，所述插装槽的槽深方向沿平行于所述第一杆部的长度方向，所述第二杆部插装在所述插装槽内，所述第二杆部在所述插装槽内沿所述第一杆部的长度方向相对于所述第一杆部往复滑动；且所述第一杆部的端部与所述第二杆部相应的端部设置有相配合的限位结构，所述限位结构用于防止所述第二杆部的端部脱离所述第一杆部。

在本实用新型较佳的实施例中，所述限位结构包括限位凸块以及限位槽，所述限位凸块位于所述第二杆部，且沿所述第二杆部的径向凸出所述第二杆部的外壁；所述限位槽位于所述第一杆部，且所述限位槽的槽深方向沿所述第一杆部的径向方向朝外，所述限位槽的长度方向与所述第一杆部的长度方向相平行；所述限位凸块可滑动的卡接在所述限位槽内。

在本实用新型较佳的实施例中，所述调节装置包括螺纹孔，所述螺纹孔位于所述第一杆部上，且所述螺纹孔的轴线沿所述第一杆部的径向延伸；

所述调节装置还包括调节螺母，所述调节螺母螺接在所述螺纹孔内，且所述调节螺母的杆部的长度大于所述第一杆部与所述第二杆部之间的缝隙的宽度。

在本实用新型较佳的实施例中，所述第二杆部具有多个定位槽，所述多个定位槽的凹陷方向沿所述第二杆部的径向方向，且所述多个定位槽沿所述第二杆部的轴向方向间隔排布；所述调节螺母的端部位于相应的所述定位槽内。

在本实用新型较佳的实施例中，所述第二杆部与所述振捣杆焊接，所述把手与所述第一杆部焊接。

在本实用新型较佳的实施例中，所述振捣辅助构件还包括振捣棒，所述振捣杆上设置有固定部，所述振捣棒安装于所述固定部上。

在本实用新型较佳的实施例中，所述固定部为相互扣合的两个半圆环，所述两个半圆环的一端铰接，另一端螺接；所述振捣棒夹持固定于所述两个半圆环内。

在本实用新型较佳的实施例中，所述振捣辅助构件还包括缓冲套，所述缓冲套套设在所述把手上。

本实用新型实施例的有益效果是：

综上所述，本是实用新型实施例提供了一种振捣辅助构件，其结构简单合理，便于制造加工，制造成本低，同时，该振捣辅助构件操作方便，在混凝土浇筑过程中，利用该振捣辅助构件能够方便的将混凝土进行振捣，保证位于浇筑区域内侧的混凝土振动密实，混凝土之间的结合更加紧密，提高混凝土的浇筑质量，提高了整体的安全性。具体如下：

本实施例提供的振捣辅助构件，包括振捣杆、连接杆以及把手，连接杆用于将振捣杆和把手进行连接，振捣杆为杆状，便于制造加工，能够方便的插入混凝土中，伸入到混凝土的位于浇筑区域的内侧，能够对内侧的混凝土进行振捣，混凝土的振捣密实。具体的，连接杆与振捣杆为倾斜设置，设连接杆与振捣杆所在的同一平面为工作平面，使用时，手握把手，使得工作平面与水平面为大致平行，然后，将振捣杆伸入到混凝土中，对位于内侧的混凝土进行振捣，由于振捣杆、连接杆为杆状，受力小，便于伸入到混凝土中，同时，在伸入混凝土中后，可以通过操作把手使得振捣杆在混凝土中移动，还可以转动把手，使得振捣杆转动，进而能够更好的振捣混凝土，使混凝土更加密实，保证混凝土能够均匀的填充整个待浇筑区域。整个操作过程简单快捷，混凝土的浇筑效果好。同时，连接杆为伸缩杆，即其包括第一杆部和第二杆部，第一杆部和第二杆部滑动连接，通过调整第一杆部和第二杆部的相对位置，改变连接杆的长度，进而适应不同环境的混凝土的振捣，使用的范围广，使用更加灵活方便。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例的振捣辅助构件的结构图；

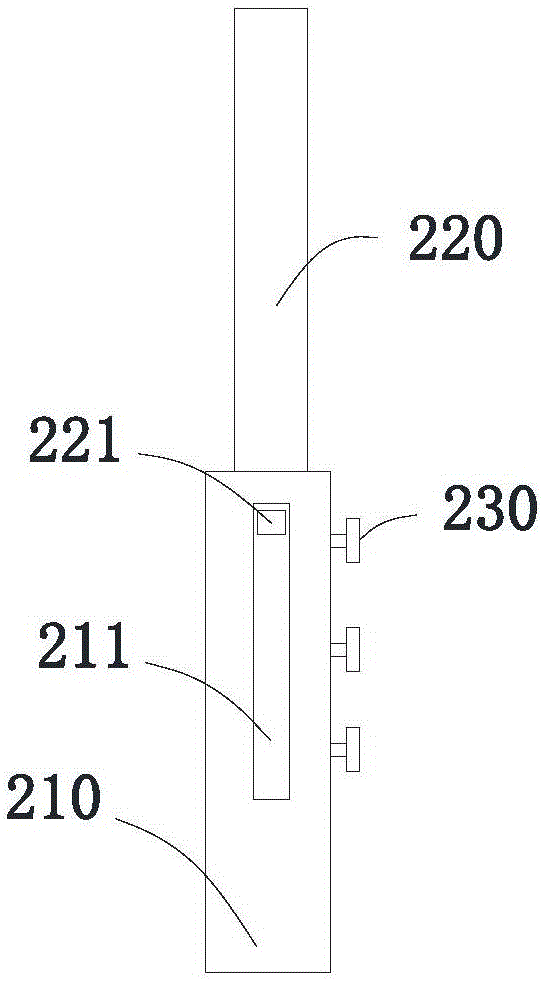

图2为本实用新型实施例的振捣辅助构件的连接杆的结构图。

图中：

振捣杆100，固定部110，

连接杆200，第一杆部210，限位槽211，第二杆部220，限位凸块221，定位槽222，调节装置230，

把手300，

缓冲套400，

振捣棒500。

具体实施方式

传统的钢板预埋件与混凝土浇筑过程中，钢板预埋件封盖在混凝土上方，混凝土从模板的侧面进行浇筑。传统的大体积混凝土施工过程中，混凝土从待浇筑区域的一侧向模板围成的空间内进行混凝土的浇筑，混凝土浇筑不均匀，导致整体的浇筑质量下降，结构强度不高，使用安全性低。

鉴于此，本实用新型设计者设计了一种振捣辅助构件，包括振捣杆、连接杆和把手，连接杆连接把手和振捣杆，通过操作把手，将振捣杆伸入到混凝土内，能够对位于浇筑区域内侧的混凝土进行振捣，混凝土结构更加密实，整个混凝土的浇筑质量高。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

实施例1

本实施例提供了一种振捣辅助构件，其用于大体积混凝土浇筑过程中，能够将位于内侧的混凝土进行振捣，保证整个待浇筑区域内能够均匀分布混凝土，且混凝土的结构密实，进而提高混凝土的浇筑质量，浇筑完成后的设施更加牢固可靠，使用安全性高。在具体的使用环境中，大体积混凝土浇筑时，在待浇筑区域的上方设置有钢板预埋件，混凝土浇筑时，需要完成钢板预埋件下方的区域的全部浇筑，而实际浇筑过程中只能从钢板预埋件的一侧进行浇筑，此时，位于浇筑的相对的一侧的混凝土不能直接利用振捣棒500进行振捣(即该侧为待浇筑区域的内侧)，导致了位于改侧的混凝土结构牢固性差，不密实，降低了浇筑质量。因此，需要使用振捣辅助构件。

请参阅图1，振捣辅助构件包括振捣杆100、连接杆200、振捣棒500、把手300以及缓冲套400。

振捣杆100为振捣混凝土的构件，在实际操作时，振捣杆100伸入到混凝土中，然后移动振捣杆100，振捣杆100能够振捣混凝土，使得混凝土更加密实。振捣杆100为杆状结构，在混凝土中移动时，受到的阻力小，便于移动，操作时灵活方便。振捣杆100可以设置为圆形杆或者方形杆，按需加工，加工灵活方便，振捣杆100采用金属材料制成，结构强度高，使用不易损坏，使用的寿命长，节省了使用成本。振捣杆100在使用时，通过人工的力使得振捣杆100在混凝土中移动，实现混凝土的密实，为了提高混凝土的密实效果，振捣杆100与振捣棒500结合使用。

具体的，振捣杆100上设置有固定部110，振捣棒500通过固定部110固定在振捣杆100上。进一步的，固定部110包括相互扣合的两个半圆环，两个半圆环的一端铰接，另一端螺接；所述振捣棒500夹持固定于所述两个半圆环内，固定部110的结构简单，安装时操作方便，安装和拆卸方便，节省了时间。优选设置为，固定部110设置有两组，两组固定部110沿着振捣杆100的长度方向间隔设置，通过两组固定部110同时固定振捣棒500，振捣棒500的受力均匀，使用时不易从振捣杆100上落下，使用更加安全可靠。通过操作把手300，将振捣杆100输送至混凝土中，也将振捣棒500输送至混凝土中，通过振捣杆100和振捣棒500的共同作用，混凝土的结构更加紧密，结构强度高。

连接杆200连接在振捣杆100上，便于将振捣杆100输送至混凝土内，便于振捣位于浇筑区域内侧的混凝土。连接杆200与振捣杆100的端部连接，且倾斜设置，优选设置为，连接杆200垂直于振捣杆100，呈L形，便于制造加工。连接杆200与振捣杆100焊接，结构牢固，使用寿命长。为了便于在不同环境下能够正常的使用振捣杆100，连接杆200优选设置为伸缩杆。

具体的，连接杆200包括第一杆部210、第二杆部220以及调节装置230，第一杆部210与第二杆部220插装连接，且第一杆部210与第二杆部220滑动连接，第一杆部210与第二杆部220的滑动方向沿平行于连接杆200的长度方向，调节装置230安装于连接杆200，用于限制第一杆部210相对于第二杆部220的滑动距离，第一杆部210的远离第二杆部220的一端与把手300连接，第二杆部220的远离第一杆部210的一端与振捣杆100连接，第二杆部220与振捣杆100倾斜设置，通过控制调节装置230，能够实现第一杆部210和第二杆部220的相对位置的改变，进而改变了连接杆200的长度，使用的范围广。调节装置230包括螺纹孔以及调节螺母，螺纹孔位于第一杆部210上，且螺纹孔的轴线沿第一杆部210的径向延伸；调节装置230还包括调节螺母，调节螺母螺接在螺纹孔内，且调节螺母的杆部的长度大于第一杆部210与第二杆部220之间的缝隙的宽度。调节装置230结构简单，控制方便，便于调节。调节装置230的数量按需设置，保证第一杆部210和第二杆部220在使用过程中不易相对滑动即可，优选设置为，调节装置230设置有3－5组，3－5组调节装置230沿第一杆部210的长度方向间隔设置。

为了便于调节螺母更好的抵紧在第二杆部220上，第二杆部220具有多个定位槽222，多个定位槽222的凹陷方向沿第二杆部220的径向方向，且多个定位槽222沿第二杆部220的轴向方向间隔排布；调节螺母的端部位于相应的定位槽222内。

进一步的，第一杆部210设置有插装槽，插装槽的槽深方向沿平行于第一杆部210的长度方向，第二杆部220插装在插装槽内，第二杆部220在插装槽内沿第一杆部210的长度方向相对于第一杆部210往复滑动；且第一杆部210的端部与第二杆部220相应的端部设置有相配合的限位结构，限位结构用于防止第二杆部220的端部脱离第一杆部210。限位结构包括限位凸块221以及限位槽211，限位凸块221位于第二杆部220，且沿第二杆部220的径向凸出第二杆部220的外壁；限位槽211位于第一杆部210，且限位槽211的槽深方向沿第一杆部210的径向方向朝外，限位槽211的长度方向与第一杆部210的长度方向相平行；限位凸块221可滑动的卡接在限位槽211内。限位结构简单可靠，能够防止第一杆部210滑出第二杆部220，使用过程中更加安全可靠。

把手300为工人施力的位置，通过操作把手300将力传递给振捣杆100，把手300与第一杆部210远离第二杆部220的一端连接，把手300设置为杆状，与第一杆部210垂直设置，便于制造与安装，优选采用焊接固定。把手300上套设有缓冲层，工人握住把手300时，更加舒适，不易磨伤使用者。

本实施例提供的振捣副主构件，结构简单合理，在使用时能够将位于待浇筑区域内侧的混凝土进行振捣密实，保证混凝土的结合紧密性，提高浇筑质量。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
