一种新型拼装运动地板的锁扣装置的制作方法

本实用新型涉及一种新型拼装运动地板的锁扣装置。
背景技术：

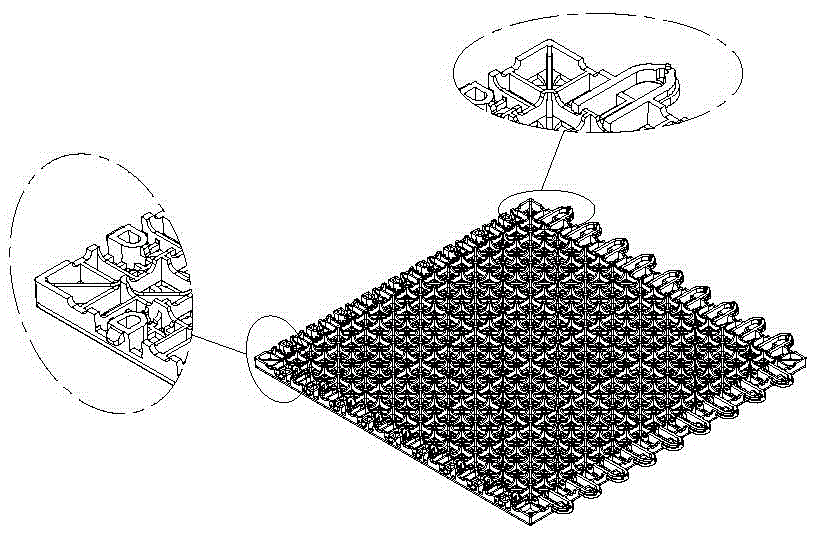

：新型拼装运动地板因为其安全性、环保性和可随意拆装性等众多优点而获得越来越多人的认可，正在逐步取代采用化工原料和橡胶颗粒混合铺设的“毒跑道”和“毒运动场”。但不可否认的是，也暴露出来一些问题，由于现有拼装运动地板只设置了一道锁扣和扣槽，因此在使用过程中，因为人为的剧烈运动、踩踏或使用时间过长，易造成拼装单元的锁扣磨损老化或松动脱落，若不及时更换，易造成不利后果。因此，如何有效改进锁扣装置的可靠性和牢固性是目前拼装运动地板亟待解决的问题。技术实现要素：有鉴于此，本实用新型所解决的技术问题，在于提供一种安全牢固、拆装方便的新型拼装运动地板的锁扣装置。本实用新型一种新型拼装运动地板的锁扣装置的技术方案在于：该运动地板呈方形，包括锁扣和扣槽，该锁扣和扣槽均为U型，该锁扣设于运动地板一相邻两侧，该锁扣底部圆弧位置设有一向外凸出的后倒扣，顶端则设有一向外凸出的前倒扣，该扣槽设于运动地板另一相邻两侧，在底部圆弧位置设有一向外凹出的后扣槽，顶端则设有一前扣槽，该前扣槽与前倒扣相对应，该后扣槽与后倒扣相对应。本实用新型的有益效果是：安全牢固、拆装方便。附图说明图1为本实用新型一种新型拼装运动地板的锁扣装置正面结构示意图；图2为本实用新型一种新型拼装运动地板的锁扣装置背面结构示意图。【图号说明】。1运动地板2扣槽21后扣槽22前扣槽3锁扣31后倒扣32前倒扣具体实施方式如图1和图2所示，本实用新型实施例提出了一种新型拼装运动地板的锁扣装置，其具体实施方式为：该运动地板1呈方形，包括锁扣3和扣槽2，该锁扣3和扣槽2均为U型，该锁扣3设于运动地板1一相邻两侧，该锁扣3底部圆弧位置设有一向外凸出的后倒扣31，顶端则设有一向外凸出的前倒扣32，该扣槽2设于运动地板1另一相邻两侧，在底部圆弧位置设有一向外凹出的后扣槽21，顶端则设有一前扣槽22，该前扣槽22与前倒扣32相对应，该后扣槽21与后倒扣31相对应。在本具体实施例中，如图1和图2所示，在实施本实用新型一种新型拼装运动地板的锁扣装置时，只需在拼装运动地板时，将锁扣3嵌入扣槽2，锁扣3的后倒扣31和前倒扣32同时嵌入了后扣槽21和前扣槽22。由于本实用新型的锁扣装置在锁扣3和扣槽2之外，又增加了后倒扣31和前倒扣32,以及后扣槽21和前扣槽22。实际上是在现有锁扣装置的基础上，又增加了另一道锁扣装置，对拼装运动地板的连接牢固性和安全性又增加了一道保险。即使锁扣3和扣槽2存在一定磨损，但因为后倒扣31和前倒扣32同时嵌入了后扣槽21和前扣槽22，两拼装单元仍然能够实现可靠的连接固定，从而有效提高了拼装单元之间连接的安全牢固性，同时，拆装也极其方便。以上的实施说明及附图所示，为本实用新型较佳实施例之一，并非以此局限本实用新型，是以，举凡与本实用新型的构造、装置、特征等近似、雷同者，均应属本实用新型的创设目的及申请专利范围之内。当前第1页1 2 3
