一种预制屈曲约束钢板带钢筋混凝土剪力墙的制作方法

本实用新型涉及到一种预制屈曲约束钢板带钢筋混凝土剪力墙。

背景技术：

框剪结构是当代高层建筑设计普遍采用的结构形式，全称为“框架剪力墙结构”（frame-shear wall structure）该结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，足够数量的剪力墙使建筑本身拥有相当大的刚度。目前，常用的预制剪力墙是内嵌钢板，在钢板两侧浇注/安装混凝土板，这种结构存在如下缺点：1、剪力墙用钢量较大、从而导致工程造价高；2、剪力墙整体质量较大，不利于吊运、安装；3、剪力墙上钢板两侧的混凝土不能形成一个整体，因此，结构的整体性不高，可能会造成混凝土的局部脱落现象；4、剪力墙上的混凝土与钢板不能形成一个整体，抗剪能力差，抗屈曲性能差。

技术实现要素：

本实用新型提供了一种预制屈曲约束钢板带钢筋混凝土剪力墙，要解决传统的预制钢板剪力墙用钢量较大，工程造价高，抗剪能力及抗屈曲性能差的技术问题。

为实现上述目的，本实用新型采用如下技术方案。

一种预制屈曲约束钢板带钢筋混凝土剪力墙，包括有条带板钢板墙芯，设置在条带板钢板墙芯两侧的钢筋网片，以及浇筑在条带板钢板墙芯和钢筋网片外的墙板混凝土；所述条带板钢板墙芯位于剪力墙的主应力区；所述条带板钢板墙芯两个侧面上、沿厚度方向焊接连接有抗剪连接件；两面钢筋网片之间连接有拉结筋。

优选的，所述条带板钢板墙芯为交叉条带板钢板墙芯或者单向条带板钢板墙芯。

优选的，所述交叉条带板钢板墙芯呈十字交叉形，交叉条带板钢板墙芯的四个端头均呈矩形。

优选的，所述单向条带板钢板墙芯呈一字形，单向条带板钢板墙芯的两个端头均呈矩形。

优选的，所述剪力墙呈矩形，所述条带板钢板墙芯沿剪力墙的对角线布置。

优选的，所述条带板钢板墙芯的端头均伸出剪力墙的转角，条带板钢板墙芯的端头上间隔开有螺栓孔；所述条带板钢板墙芯超出剪力墙转角的部分与框架构件连接。

优选的，所述抗剪连接件为抗剪栓钉或者抗剪钢筋。

优选的，所述剪力墙四周侧面、垂直于侧面方向还设有与框架构件上设置的连接板一连接的连接板二；连接板一与连接板二之间的连接为叠合焊接和/或通过连接螺栓栓接。

与现有技术相比本实用新型具有以下特点和有益效果。

1、本实用新型中的剪力墙的墙芯制成条带板钢板墙芯，这种设计方式相比矩形钢板墙芯节省了用钢量，不仅减轻了剪力墙整体质量，还降低成本，较传统的钢板钢筋混凝土剪力墙，制作简便、施工简化，便于吊装。

2、本实用新型中的剪力墙条带板钢板墙芯制成交叉条带板形式或者单向条带板形式，集中在主要拉压应力区，可以有效提升板的抗剪承载力、延性，并且可以有效传递钢板所承受的剪力到混凝土板，提升抗剪能力。

3、本实用新型中的剪力墙的条带板钢板墙芯两侧的混凝土板形成一个整体，约束钢板，避免钢板提前屈曲，也不存在混凝土局部脱落的情况。

4、本实用新型在条带板钢板墙芯两个侧面上设抗剪销进一步的提高了剪力墙的抗剪能力， 避免了条带板钢板墙芯位置处的混凝土剥落。

附图说明

下面结合附图对本实用新型做进一步详细的说明。

图1是本实用新型实施例1中的剪力墙的正面示意图。

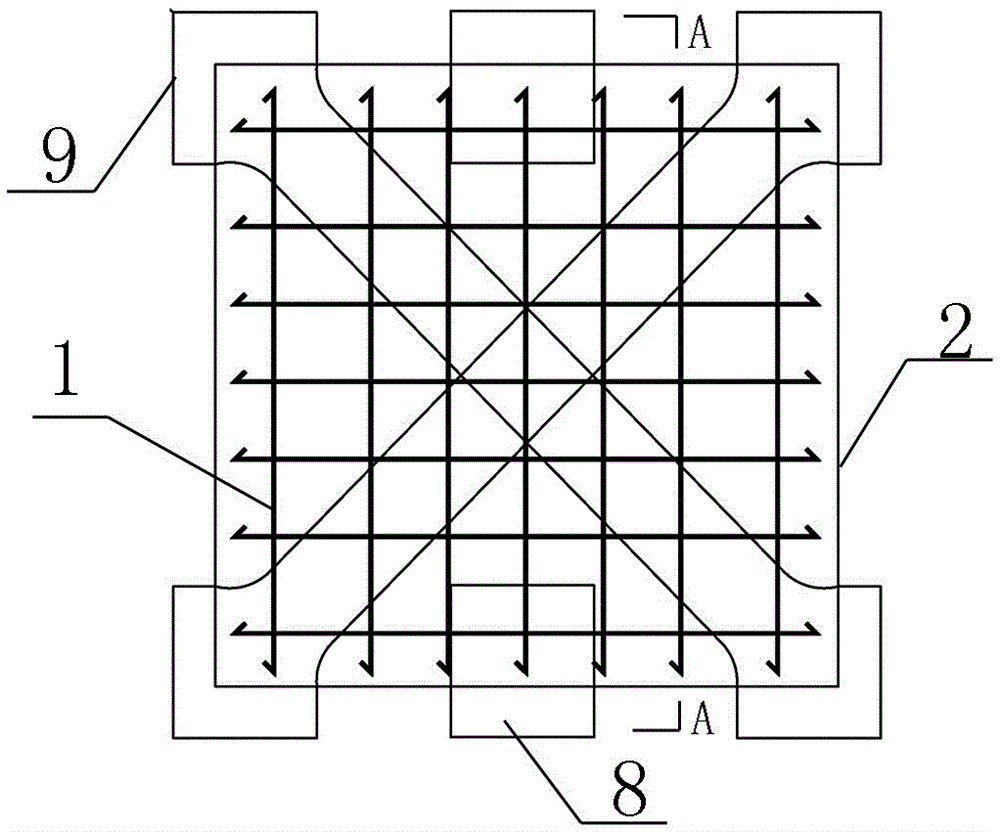

图2是本实用新型实施例1中的剪力墙上设置连接板二的正面示意图。

图3是图2中A-A的剖面示意图。

图4是本实用新型中剪力墙与框架构件连接结构示意图

图5本实用新型实施例2中的剪力墙的单向条带板钢板墙芯沿其中一条对角线布置的实施例图。

图6本实用新型实施例2中的剪力墙中单向条带板钢板墙芯沿另一条对角线布置一种实施例图。

附图标记：1―钢筋网片、2―墙板混凝土、3―拉结筋、4―连接板一、5―连接螺栓、6―框架构件、7―抗剪连接件、8―连接板二、9―交叉条带板钢板墙芯、10―单向条带板钢板墙芯。

具体实施方式

一种预制屈曲约束钢板带钢筋混凝土剪力墙，包括有条带板钢板墙芯，设置在条带板钢板墙芯两侧的钢筋网片1，以及浇筑在条带板钢板墙芯和钢筋网片1外的墙板混凝土2；所述条带板钢板墙芯位于剪力墙的主应力区；所述条带板钢板墙芯两个侧面上、沿厚度方向焊接连接有抗剪连接件7；两面钢筋网片1之间连接有拉结筋3。

本实施例中，所述条带板钢板墙芯可以为交叉条带板钢板墙芯9或者单向条带板钢板墙芯10。

实施例一：

如图1-4所示，本实施例中，所述交叉条带板钢板墙芯9呈十字交叉形，交叉条带板钢板墙芯9的四个端头均呈矩形。

本实施例中，所述剪力墙呈矩形，所述交叉条带板钢板墙芯9沿剪力墙的对角线布置。

本实施例中，所述交叉条带板钢板墙芯9的四个端头均伸出剪力墙的四个转角，条带板钢板墙芯的端头间隔开有螺栓孔；所述交叉条带板钢板墙芯9超出剪力墙四个转角的部分与框架构件6上的预埋件通过螺栓连接。

本实施例中，所述抗剪连接件7为抗剪栓钉或者抗剪钢筋。

本实施例中，所述剪力墙四周侧面、垂直于侧面方向还设有与框架构件6上设置的连接板一4连接的连接板二8；连接板一4与连接板二8之间通过连接螺栓5栓接。

当然在其他实施例中连接板一4与连接板二8的连接也可为叠合焊接。

这种预制屈曲约束钢板带钢筋混凝土剪力墙的制作方法，包括步骤如下：

步骤一：按照设计要求制作钢筋网片1及交叉条带板钢板墙芯9。

步骤二：在交叉条带板钢板墙芯9的两个侧面上、沿厚度方向焊接抗剪连接件7。

步骤三：按设计要求布置在交叉条带板钢板墙芯9，将两片钢筋网片1分别布置在交叉条带板钢板墙芯9两侧。

步骤四：用拉结筋3将两片钢筋网片1连接成整体。

步骤五：支模，浇筑墙板混凝土2，养护至预定强度。

本实施例中，步骤一中所述的交叉条带板钢板墙芯9为钢板切割制成的十字形交叉钢板条带板。

本实施例中，步骤五中浇筑墙板混凝土2时，交叉条带板钢板墙芯9的四个端头均伸出剪力墙的四个转角。

本实施例中，步骤四与步骤五之间还包括步骤，在剪力墙四周侧面、垂直于侧面方向预埋连接板二8。

实施例二：

如图4-6所示，本实施例中，所述单向条带板钢板墙芯10呈一字形，单向条带板钢板墙芯10的两个端头均呈矩形。

本实施例中，所述剪力墙呈矩形，所述单向条带板钢板墙芯10沿剪力墙的一条对角线布置。

本实施例中，所述单向条带板钢板墙芯10的两个端头均伸出剪力墙的两个转角，条带板钢板墙芯的两个端头均间隔开有螺栓孔；所述单向条带板钢板墙芯10超出剪力墙转角的部分与框架构件6上的预埋件通过螺栓连接。

本实施例中，所述抗剪连接件7为抗剪栓钉或者抗剪钢筋。

本实施例中，所述剪力墙四周侧面、垂直于侧面方向还设有与框架构件6上设置的连接板一4连接的连接板二8；连接板一4与连接板二8之间通过连接螺栓5栓接。

当然在其他实施例中连接板一4与连接板二8的连接也可为叠合焊接。

这种预制屈曲约束钢板带钢筋混凝土剪力墙的制作方法，包括步骤如下：

步骤一：按照设计要求制作钢筋网片1及单向条带板钢板墙芯10。

步骤二：在单向条带板钢板墙芯10的两个侧面上、沿厚度方向焊接抗剪连接件7。

步骤三：按设计要求布置在单向条带板钢板墙芯10，将两片钢筋网片1分别布置在单向条带板钢板墙芯10两侧。

步骤四：用拉结筋3将两片钢筋网片1连接成整体。

步骤五：支模，浇筑墙板混凝土2，养护至预定强度。

本实施例中，步骤一中所述的单向条带板钢板墙芯10为钢板切割制成的一字形钢板条带板。

本实施例中，步骤四中所述拉结筋3位于单向条带板钢板墙芯10外、连接在两片钢筋网片1之间或者拉结筋3穿过单向条带板钢板墙芯10上的钢筋孔、连接在两片钢筋网片1之间。

本实施例中，步骤五中浇筑墙板混凝土2时，单向条带板钢板墙芯10的两个端头均伸出剪力墙的两个转角。

本实施例中，步骤四与步骤五之间还包括步骤，在剪力墙四周侧面、垂直于侧面方向预埋连接板二8。

本说明书实施例所述的内容仅仅是对实用新型构思的实现形式的列举，实用新型的保护范围不应当被视为仅限于实施例所陈述的具体形式，实用新型的保护范围涵盖本领域技术人员根据实用新型构思所能够想到的等同技术手段。
