一种用来调节吊挂埋件偏差的转换梁结构及施工方法与流程

本发明属于钢结构建筑配套结构领域，具体涉及一种用来调节吊挂埋件偏差的转换梁结构及施工方法。

背景技术：

近年来，为满足机场旅客吞吐量、货邮吞吐量等航空业务量增长的需要，提高机场综合保障能力，促进机场所在区域经济社会的发展，越来越多的机场扩建工程以及新建机场即将实施。

作为机场行李处理系统附属设施的钢结构平台，为了满足下部空间的行李运送车辆的通行要求，常常需要设计成吊挂平台，利用混凝土主体结构上埋置的预埋件来进行吊挂。

由于机场工程建设过程中专业众多，水管、电管、风管等各种机电管道的交叉布置会导致部分预埋件被遮挡；安装于混凝土结构底部的预埋件也会有施工偏差的存在。如果由于条件的限制，后锚固也不能很方便的实施时，传统的直接从预埋件或者后锚固吊挂的方法就无法应用了。

因此本发明就是从实际施工的需求出发，提供一种用来调节吊挂埋件偏差的转换梁结构及施工方法。

技术实现要素：

本发明的目的在于提供一种用来调节吊挂埋件偏差的转换梁结构及施工方法，以实现不用测量预埋件现有偏差，直接安装二次转换梁结构来消除其偏差，提高施工操作便利性，同时提高施工的效率与安全性。

为实现上述目的，本发明具体提供的技术方案为： 一种用来调节吊挂埋件偏差的转换梁结构，包括与预埋件相连的竖向构件、与竖向构件通过吊杆相连的一次转换梁、与一次转换梁底部相连的二次转换梁，通过吊杆吊挂在二次转换梁上的底部平台。

进一步，所述的竖向构件与一次转换梁通过可调节高度的吊杆相连。

进一步，所述的一次转换梁上开有可调节吊杆平面位置的长圆孔。

进一步，所述的二次转换梁固定焊接于一次转换梁下方或一次转换梁上方。

一种用来调节吊挂埋件偏差的转换梁结构的施工方法，包括如下步骤：一、利用测量仪器在地面进行打点放样，标定埋件中心点和吊挂结构吊点轴线；二、根据吊点轴线在地面上安放二次转换梁；三、根据埋件中心点位置安放一次转换梁，并进行一次转换梁和二次转换梁的焊接；四、将一次转换梁和二次转换梁吊装至设计规定位置；五、地面组拼底部平台，吊装至设计规定位置，拧紧螺母，将吊杆与预焊在二次转换梁上的连接件进行固定；六、安装完成后进行整体位置测量，并调节偏差。

采用上述方案后，本发明具有诸多有益效果：

一、大幅度减少测量工作。大型机场行李处理系统钢平台面积大，需用到的预埋件点位数量大，如果实测每个预埋件的位置，测量工作巨大。本发明的使用，不需要测量预埋件的实际位置，减少测量工作量，提高施工效率。

二、预埋件受力均匀。通过二次转换，能充分利用使平台吊点布置均匀、规律，从而保证了平台结构的美观。

三、能将构件做成标准长度，施工方便。由于预埋件的埋置误差可以通过转换梁结构消除，故可以将转换梁及下部平台构件做成标准长度，方便工厂加工与现场施工。

四、能调节一定范围内的预埋件误差，保证施工精度。

附图说明

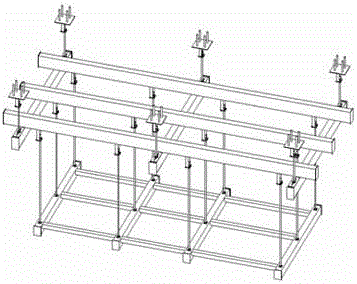

图1为本发明中二次转换梁在一次转换梁下较佳实施例的总体结构示意图；

图2为本发明中二次转换梁在一次转换梁上较佳实施例的总体结构示意图；

图3为图1中A处局部放大示意图；

图4为图1中A处节点剖面图；

图5为图1中A处节点俯视图；

图6为图1中B处局部放大示意图；

图7为图1中B处节点剖面图；

图8为图1中B处节点俯视图；

图9为图1中C处局部放大示意图；

图10为图1中C处节点剖面图；

图11为图1中D处局部放大示意图；

图12为图1中D处节点剖面图；

标号说明：

预埋件1；竖向构件2；螺栓3；竖向构件底板4；与螺栓配套的垫圈5；吊杆6；二次转换梁7；一次转换梁8；平台主梁9；第一补强板10；第二补强板。

具体实施方式

结合附图，对本发明较佳实施例做进一步详细说明。

如图1-11所示，一种用来调节吊挂埋件偏差的转换梁结构，包括与预埋件1相连的竖向构件2、与竖向构件2通过吊杆6相连的一次转换梁8、与一次转换梁8底部相连的二次转换梁7，通过吊杆6吊挂在二次转换梁7上的底部平台。

本实施例中，竖向构件2通过四周围焊的角焊缝与混凝土结构底部的预埋件1相连。

标准长度的一次转换梁8通过吊杆与竖向构件2相连，可通过调节螺母的位置来消除预埋件的竖向误差，矩形管一次转换梁8上开有长圆孔，可通过移动吊杆在长圆孔中的位置来消除预埋件的平面误差。

二次转换梁7焊接在一次转换梁8下方（或上方）。

底部平台通过吊杆6吊挂在二次转换梁上，底部平台吊点要注意避开预埋件位置。

一种用来调节吊挂埋件偏差的转换梁结构的施工方法，包括以下步骤：

一、利用测量仪器在地面进行打点放样；二、在地面上放置二次转换梁7；三、根据放样的点位放置一次转换梁8，并进行一次转换梁8和二次转换梁7的焊接；四、将一次转换梁8和二次转换梁7吊装至设计规定位置，通过吊杆6和长圆孔进行纠偏；五、底部平台上铺设花纹钢板或普通钢板，并吊装至设计规定位置；六、安装完成后进行整体位置测量，并调节偏差。

上述实施例仅用于解释说明本发明的发明构思，而非对本发明权利保护的限定，凡利用此构思对本发明进行非实质性的改动，均应落入本发明的保护范围。
