一种铝合金落地玻璃墙的制作方法

本发明属于铝合金窗加工技术领域，具体涉及一种铝合金落地玻璃墙。

背景技术：

玻璃因高度透明性、机械强度高、重量轻、易于加工等特性，被广泛使用与建筑建材、内饰装修、工艺品生产等技术领域，随着科学技术的发展，玻璃材料和生产技术也在不断发展。

城市建筑可利用空间越来越小，为了满足光线要求，越来越多的采用大面积的玻璃墙设计，特别是一层，像商场、酒店、银行等越来越多的采用落地玻璃墙设计，由于玻璃墙透明度好，且面积大，清洗时难度大且不易清洗干净，另外，人们在出入时会经常不小心碰撞在玻璃墙上，为了解决这一问题，很多地方会在玻璃上贴有防撞提示，然而又大大的影响了其美观度。

技术实现要素：

本发明的目的是提供一种铝合金落地玻璃墙，牢固度高，具有自清洁装置，可以有效保持玻璃表面的清洁程度。

本发明提供了如下的技术方案：一种铝合金落地玻璃墙，包括铝合金边框和设于铝合金边框内的玻璃窗组件,玻璃窗组件包括并列设置的第一玻璃窗和第二玻璃窗，第一玻璃窗和第二玻璃窗连接处设有pvb粘结层，第一玻璃窗和第二玻璃窗顶部均设有清洗机构。

优选地，所述清洗机构为喷淋机构，喷淋机构包括水管和水箱，水箱设有一对，水箱设于铝合金边框顶部两侧，水管水平设于铝合金边框顶部上方，水管上均匀设有喷头，喷头对应朝向第一玻璃窗和第二玻璃窗设置。

优选地，所述水箱外部设有活动装饰盒，活动装饰盒与水箱可拆卸地连接。

优选地，所述清洗机构还包括刮板，第一玻璃窗和第二玻璃窗两侧边缘均垂直设有导轨，导轨内均设有滑块，滑块之间水平设有连接板，连接板两端与滑块固接，连接板底部与刮板连接。

优选地，所述滑块顶部设有压缩弹簧块，压缩弹簧块另一端与导轨顶部固接，滑块底部设有拉绳。

优选地，所述刮板由弹性塑料制成，刮板倾斜设置，刮板底部与第一玻璃窗和第二玻璃窗表面接触。

优选地，所述连接板中央设有拉手。

优选地，所述第一玻璃窗和第二玻璃窗结构相同，第一玻璃窗包括外钢化玻璃层和内钢化玻璃层，铝合金边框内侧设有凹槽，凹槽内设有橡胶垫，外钢化玻璃层和内钢化玻璃层边缘通过橡胶垫与铝合金边框连接，外钢化玻璃层和内钢化玻璃层之间为真空结构。

优选地，所述还包括防撞机构，防撞机构包括红外线传感器和彩色滤光膜，红外线传感器设于铝合金边框内，彩色滤光膜设有外钢化玻璃层和内钢化玻璃层之间。

优选地，所述外钢化玻璃层的厚度大于内钢化玻璃层的厚度。

本发明的有益效果：在玻璃窗组件顶部设置清洗机构，清洗机构对第一玻璃窗和第二玻璃窗表面进行清洁，使玻璃墙保持透明度和整洁性，另外，边框采用铝合金边框制成，增加整体的牢固度，具体如下：

（1）、设置喷淋机构，喷头可以对第一玻璃窗和第二玻璃窗表面进行冲洗，水箱中的水通过水管向喷头输送水流；

（2）、设置活动装饰盒，用于遮挡水箱，提高玻璃墙整体的美观性；

（3）、设置刮板，用于去除第一玻璃窗和第二玻璃窗表面的水渍或者水迹，当喷淋机构冲洗完成后，第一玻璃窗和第二玻璃窗表面可能会留下部分水迹或者水渍，设置滑块，滑块可在导轨内滑动，连接板设于滑块之间，刮板可随连接板一起沿导轨滑动，刮板倾斜设置，刮板从玻璃表面刮过，可以去除水渍或者水迹；

（4）、设置压缩弹簧块和拉绳，用于提高使用的方便性。由于玻璃墙通常较高，可以通过拉动拉绳将刮板下拉，当刮除干净后，放开拉绳，在压缩弹簧块的作用下，刮板可自动向上收回；

（5）、设置第一玻璃窗和第二玻璃窗均由外钢化玻璃层和内钢化玻璃层组成，并且外钢化玻璃层和内钢化玻璃层之间为真空结构，用于提高整体强度和增强隔音效果；

（6）、设置防撞机构红外线传感器可以在人靠近时，点亮玻璃墙上的彩色滤光膜，从而提醒人们玻璃墙的位置，避免误撞。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明实施例1中一种铝合金落地玻璃墙的结构示意图；

图2是本发明实施例1中一种铝合金落地玻璃墙的清洗箱的侧剖视图；

图3是本发明实施例2中一种铝合金落地玻璃墙的结构示意图；

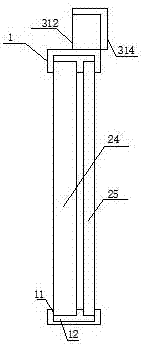

图4是本发明实施例2中一种铝合金落地玻璃墙的侧剖视图；

图中标记为：铝合金边框1、凹槽11、橡胶垫12、玻璃窗组件2、第一玻璃窗21、第二玻璃窗22、pvb粘结层23、外钢化玻璃层24、内钢化玻璃层25、清洗机构3、喷淋机构31、水管311、水箱312、喷头313、活动装饰盒314、刮板32、连接板321、滑块322、压缩弹簧块323、拉绳324、导轨33、拉手34、防撞机构4、红外线传感器41、彩色滤光膜42。

具体实施方式

下面结合具体实施例，进一步阐述本发明。这些实施例仅用于说明本发明而不用于限制本发明的范围。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1

如图1和图2所示，一种铝合金落地玻璃墙，包括铝合金边框1和设于铝合金边框1内的玻璃窗组件,玻璃窗组件2包括并列设置的第一玻璃窗21和第二玻璃窗22，第一玻璃窗21和第二玻璃窗22连接处设有pvb粘结层23，第一玻璃窗21和第二玻璃窗22顶部均设有清洗机构3。

本实施例1中的铝合金落地玻璃墙，在玻璃窗组件2顶部设置清洗机构3，清洗机构3对第一玻璃窗21和第二玻璃窗22表面进行清洁，使玻璃墙保持透明度和整洁性，另外，边框采用铝合金边框制成，增加整体的牢固度。

清洗机构3为喷淋机构31，喷淋机构31包括水管311和水箱312，水箱312设有一对，水箱312设于铝合金边框1顶部两侧，水管311水平设于铝合金边框1顶部上方，水管311上均匀设有喷头313，喷头313对应朝向第一玻璃窗21和第二玻璃窗22设置。

采用这样的结构，设置喷淋机构31，喷头可以对第一玻璃窗21和第二玻璃窗22表面进行冲洗，水箱312中的水通过水管311向喷头313输送水流，其中喷头31可以采用高压喷头。

水箱311外部设有活动装饰盒314，活动装饰盒314与水箱311可拆卸地连接。

采用这样的结构，设置活动装饰盒314，用于遮挡水箱311，提高玻璃墙整体的美观性。活动装饰盒314表面可以设置不同的同案，活动装饰盒314可以通过滑槽与滑块的形式与水箱311连接，也可以通过套接的方式与水箱311连接。

实施例2

如图3和图4所示，一种铝合金落地玻璃墙，包括铝合金边框1和设于铝合金边框1内的玻璃窗组件,玻璃窗组件2包括并列设置的第一玻璃窗21和第二玻璃窗22，第一玻璃窗21和第二玻璃窗22连接处设有pvb粘结层23，第一玻璃窗21和第二玻璃窗22顶部均设有清洗机构3。

清洗机构3为喷淋机构31，喷淋机构31包括水管311和水箱312，水箱312设有一对，水箱312设于铝合金边框1顶部两侧，水管311水平设于铝合金边框1顶部上方，水管311上均匀设有喷头313，喷头313对应朝向第一玻璃窗21和第二玻璃窗22设置。

采用这样的结构，设置喷淋机构31，喷头可以对第一玻璃窗21和第二玻璃窗22表面进行冲洗，水箱312中的水通过水管311向喷头313输送水流，其中喷头31可以采用高压喷头。

水箱311外部设有活动装饰盒314，活动装饰盒314与水箱311可拆卸地连接。采用这样的结构，设置活动装饰盒314，用于遮挡水箱311，提高玻璃墙整体的美观性。

清洗机构3还包括刮板32，第一玻璃窗21和第二玻璃窗22两侧边缘均垂直设有导轨33，导轨33内均设有滑块322，滑块322之间水平设有连接板321，连接板321两端与滑块322固接，连接板321底部与刮板32连接，刮板32由弹性塑料制成，刮板32倾斜设置，刮板32底部与第一玻璃窗21和第二玻璃窗22表面接触。

采用这样的结构，设置刮板32，用于去除第一玻璃窗21和第二玻璃窗22表面的水渍或者水迹。当喷淋机构31冲洗完成后，第一玻璃窗21和第二玻璃窗22表面可能会留下部分水迹或者水渍。设置滑块322，滑块322可在导轨33内滑动，连接板321设于滑块322之间，刮板32可随连接板321一起沿导轨33滑动。刮板32倾斜设置，刮板32从玻璃表面刮过，可以去除水渍或者水迹。

滑块322顶部设有压缩弹簧块323，压缩弹簧块323另一端与导轨33顶部固接，滑块322底部设有拉绳324。

采用这样的结构，设置压缩弹簧块323和拉绳324，用于提高使用的方便性。由于玻璃墙通常较高，可以通过拉动拉绳324将刮板32下拉，当刮除干净后，放开拉绳324，在压缩弹簧块323的作用下，刮板32可自动向上收回。

连接板321中央设有拉手34。

采用这样的结构，用于进一步提高使用的灵活性，当刮板32被拉绳324下拉到一定高度时，可通过拉手34继续将刮板32下拉。

第一玻璃窗21和第二玻璃窗22结构相同，第一玻璃窗21包括外钢化玻璃层24和内钢化玻璃层25，铝合金边框1内侧设有凹槽11，凹槽11内设有橡胶垫12，外钢化玻璃层24和内钢化玻璃层25边缘通过橡胶垫12与铝合金边框1连接，外钢化玻璃层24和内钢化玻璃层25之间为真空结构，外钢化玻璃层24的厚度大于内钢化玻璃层25的厚度。

采用这样的结构，设置第一玻璃窗21和第二玻璃窗22均由外钢化玻璃层24和内钢化玻璃层25组成，并且外钢化玻璃层24和内钢化玻璃层25之间为真空结构，用于提高整体强度和增强隔音效果，外钢化玻璃层24的厚度与内钢化玻璃层25的厚度不同，可防止产生共振。

本实施例2中的玻璃墙还包括防撞机构4，防撞机构4包括红外线传感器41和彩色滤光膜42，红外线传感器41设于铝合金边框1内，彩色滤光膜42设有外钢化玻璃层24和内钢化玻璃层25之间。

采用这样的结构，设置防撞机构4，红外线传感器41可以在人靠近时，点亮玻璃墙上的彩色滤光膜42，从而提醒人们玻璃墙的位置，避免误撞。

本实施例2中的铝合金落地玻璃墙，在玻璃窗组件2顶部设置清洗机构3，清洗机构3对第一玻璃窗21和第二玻璃窗22表面进行清洁，使玻璃墙保持透明度和整洁性，另外，边框采用铝合金边框制成，增加整体的牢固度；本实施例2中的玻璃墙还包括防撞机构4，提醒人们玻璃墙的位置，避免误撞。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
