一种建筑防火板用便于调节的卡位安装件的制作方法

本实用新型涉及建筑防火板领域，具体为一种建筑防火板用便于调节的卡位安装件。

背景技术：

防火板是一种具有防火性质的建筑板材，其广泛用于室内装潢、家具、厨房桌板、房屋外墙等领域。常见的防火板例如以氧化镁、碳酸镁或强化纤维等防火材料，通过不同的工艺而压制、切割、塑型成为板材；或是将金属板作为内层板，并在金属板的外部覆盖薄板而形成复合板材。

然而，上述的金属板会消耗较高的原料成本，而将防火材料压制、切割、塑型成为板材的过程也需消耗相当的人力和时间成本。因此，其可以用低廉的成本和短暂的制作时间以制作，但是目前市场上的防火板的基板大都为一体成型结构，安装和拆卸起来较为麻烦，并且不能根据具体使用情况进行微调，一旦形状收到调整后，结构非常不稳定，而卡位安装件作为基板的组成部分更是如此。

技术实现要素：

本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种建筑防火板用便于调节的卡位安装件。

为实现上述目的，本实用新型提供如下技术方案：

一种建筑防火板用便于调节的卡位安装件，包括基板，其中所述基板的两侧表面均铺设安装有连接网板，其中位于两侧的连接网板的外侧均铺设固定有防护面层，其中所述连接网板的表面以及防护面层相对应的位置均开设有透气网孔，所述基板包括卡位安装件和气体填充块，所述气体填充块卡接固定在两个卡位安装件之间，所述卡位安装件的顶面和底面均固定安装有安装横板，其中所述安装横板的表面开设有螺纹槽，其中连接网板的内侧面与螺纹槽相对应的位置开设有限位槽孔，所述安装横板通过螺栓、螺纹槽和限位槽孔与外侧的连接网板固定连接，其中位于安装横板的内侧表面均开设限位安装槽，其中位于限位安装槽的内部一端开设有转动槽，其中两侧的所述转动槽的内部转动安装有转轴，其中位于转轴的外侧表面固定安装有挡板，其中位于转动槽的上方固定安装有限位卡块。

优选的，所述限位安装槽的与安装横板为二比一对应结构，其中限位安装槽对称设置在卡位安装件的两侧。

优选的，所述限位安装槽的深度与挡板的厚度一致，其中所述限位安装槽的内部卡接固定挡板的两端。

优选的，所述限位卡块与卡位安装件为四比一对应结构，且限位卡块呈十字对称设置在卡位安装件相对应的两侧壁，其中所述限位卡块与卡位安装件为一体成型结构。

与现有技术相比，本实用新型的有益效果是：该建筑防火板用便于调节的卡位安装件，通过加入在卡位安装件的两端加入安装横板的方式，以便于卡位安装件与连接网板更加贴合，同时通过开设螺纹槽的方式，通过螺栓与连接网板进行固定，便于人们进行安装，同时通过在安装横板的表面开设限位安装槽和转动槽的方式，通过转动槽来转动安装挡板，以便于人们调节气体填充块之间的放置，同时通过在卡位安装件的两侧表面设置限位卡块，进行挡板的转动位置的限定，使得结构更加稳定，便于人们进行基板的安装和调节，使其适应性更强。

附图说明

图1为本实用新型的结构示意图；

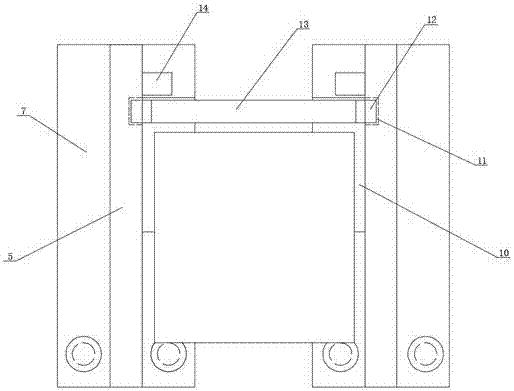

图2为本实用新型卡位安装件顶面局部剖视图。

图中：1基板、2连接网板、3防护面层、4透气网孔、5卡位安装件、6气体填充块、7安装横板、8螺纹槽、9限位槽孔、10限位安装槽、11转动槽、12转轴、13挡板、14限位卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：

一种建筑防火板用便于调节的卡位安装件，包括基板1，其中所述基板1的两侧表面均铺设安装有连接网板2，其中位于两侧的连接网板2的外侧均铺设固定有防护面层3，其中所述连接网板2的表面以及防护面层3相对应的位置均开设有透气网孔4，所述基板1包括卡位安装件5和气体填充块6，所述气体填充块6卡接固定在两个卡位安装件之间5，所述卡位安装件5的顶面和底面均固定安装有安装横板7，其中所述安装横板7的表面开设有螺纹槽8，其中连接网板2的内侧面与螺纹槽8相对应的位置开设有限位槽孔9，所述安装横板7通过螺栓、螺纹槽8和限位槽孔9与外侧的连接网板2固定连接，其中位于安装横板7的内侧表面均开设限位安装槽10，其中位于限位安装槽10的内部一端开设有转动槽11，其中两侧的所述转动槽11的内部转动安装有转轴12，其中位于转轴12的外侧表面固定安装有挡板13，其中位于转动槽11的上方固定安装有限位卡块14。

作为本实用新型的一种技术优化方案，所述限位安装槽10的与安装横板7为二比一对应结构，其中限位安装槽10对称设置在卡位安装件5的两侧。

作为本实用新型的一种技术优化方案，所述限位安装槽10的深度与挡板13的厚度一致，其中所述限位安装槽10的内部卡接固定挡板13的两端。

作为本实用新型的一种技术优化方案，所述限位卡块14与卡位安装件5为四比一对应结构，且限位卡块14呈十字对称设置在卡位安装件5相对应的两侧壁，其中所述限位卡块14与卡位安装件5为一体成型结构。

工作原理：当人们使用该建筑防火板用便于调节的卡位安装件，通过加入在卡位安装件5的两端加入安装横板7的方式，以便于卡位安装件5与连接网板2更加贴合，同时通过开设螺纹槽8的方式，通过螺栓与连接网板2进行固定，便于人们进行安装，同时通过在安装横板7的表面开设限位安装槽10和转动槽11的方式，通过转动槽11来转动安装挡板13，以便于人们调节气体填充块6之间的放置，同时通过在卡位安装件5的两侧表面设置限位卡块14，进行挡板13的转动位置的限定，使得结构更加稳定，便于人们进行基板1的安装和调节，使其适应性更强。
