一种建筑墙体表面热量转换装置的制作方法

本发明涉及建筑墙体热转换相关技术领域，具体为一种建筑墙体表面热量转换装置。

背景技术：

在选热的夏天，建筑墙面的表面会产生大量的热量，由于昼夜交替，热量会慢慢损耗，造成浪费的现象，因此需要通过热量转换装置来对建筑墙面上的热量进行热回收利用；

现有的建筑墙面表面热量转换装置对热量的转换效果较差，建筑墙体内部不方便转换装置的安装，不方便收集外界雨水进行利用，容易出现热损耗，使用具有局限性，为此我们提出一种建筑墙体表面热量转换装置，以便解决上述中所存在的问题。

技术实现要素：

本发明的目的在于提供一种建筑墙体表面热量转换装置，以解决上述背景技术提出现有的建筑墙面表面热量转换装置对热量的转换效果较差，建筑墙体内部不方便转换装置的安装，不方便收集外界雨水进行利用，容易出现热损耗，使用具有局限性的问题。

为实现上述目的，本发明提供如下技术方案：一种建筑墙体表面热量转换装置，包括墙面本体、内腔、加固筋、电磁阀和驱动装置，所述墙面本体的左右两侧设置有外导热板面，且外导热板面的内部设置有内腔，并且墙面本体的左侧上方固定安装有集水板，所述集水板的前后两侧固定有侧挡板，所述墙面本体的内表面粘接设置有内导热板面，且内导热板面之间设置有转换水腔，并且转换水腔的表面开设有安装孔，所述墙面本体的内侧中部固定安装有加固筋，且墙面本体内部左侧的内导热板面的上方固定有限位块，并且限位块的内部连接有密封板，所述转换水腔的下方设置有出水管，且出水管的表面安装有电磁阀，并且出水管的末端与回收罐的上方相连通，所述回收罐固定安装在墙面本体的表面，所述墙面本体的内部下方转动连接有转动轴，且转动轴的表面固定有转动杆，并且转动轴的末端固定与驱动装置的输出端相连接，所述驱动装置固定安装在墙面本体的侧面，且驱动装置的外侧设置有防护垫，所述转换水腔的上方固定有安装头，且转换水腔的上方设置有补水管，所述墙面本体的内侧顶部固定安装有安装杆，且安装杆与安装头之间连接有螺纹杆。

优选的，所述集水板呈“l”型结构，且集水板的底部开设有排水腔，并且排水腔的上方开设有通孔，并且通孔的上方设置有防护网。

优选的，所述内导热板面包括第一金属板、内置干燥垫、导热发泡胶和第二金属板，且第一金属板与第二金属板之间粘接设置有内置干燥垫和导热发泡胶，并且内置干燥垫和导热发泡胶之间为粘接连接。

优选的，所述转换水腔中部的安装孔与加固筋为一一对应设置，且转换水腔的外表面采用铜质材质，并且转换水腔的宽度与2个内导热板面之间的距离相等。

优选的，所述限位块呈“凹”字形结构，且限位块与密封板的连接方式为滑动连接，并且密封板的表面开设有进水孔，进水孔与排水腔为对应设置。

优选的，所述密封板的上方开设有开槽，且开槽的内部跨度与加固筋的外径相等，并且密封板的下方呈“l”型结构，同时密封板通过密封圈与转换水腔的下方构成滑动结构。

优选的，所述转动杆呈“s”型结构，且转动杆的上端面与密封板的下端面相贴合，并且转动杆在密封板的下方设置有两个。

优选的，所述安装头的中部呈中空结构，且安装头中部的空心状内径大于螺纹杆的外径，并且螺纹杆与安装杆为螺纹连接，同时安装头在转换水腔的上方对称设置有两个。

优选的，所述防护网与集水板表面的连接方式为螺钉连接，且防护网的面积大于通孔的面积。

与现有技术相比，本发明的有益效果是：该建筑墙体表面热量转换装置；

（1）设置有集水板，能够通过集水板表面通孔将收集的雨水通过排水腔和进水孔排到该转换水腔中，方便雨水的收集，同时集水板表面的防护网能够有效的避免灰尘脏垢进入其中，堵水排水腔，提高了该装置的使用效果；

（2）设置有内导热板面和外导热板面，其二者的材质相同，能够通过第一金属板将外界热量经过墙面传递到内侧，使配合内置干燥垫和导热发泡胶的使用，方便提高该装置的热传递效果，进而提高了该装置的热量转换效果；

（3）设置有转换水腔、连接头、安装杆和螺纹杆，能够通过转动螺纹杆，使螺纹杆转过安装杆和连接头，方便将转换水腔安装在该墙面本体的内部，同时配合转换水腔表面安装孔与墙体内部的加固筋的使用，提高了该转换水腔安装的便捷性，方便了该装置的热量转换；

（4）设置有密封板和转动杆，能够通过驱动装置的带动，使转动轴表面的转动杆转动，使密封板在自身重力的因素下在转换水腔的内部升降，在其上升时，密封板表面的进水孔与排水腔相连通，在其下落时，进水孔与排水腔相错位，方便了该装置进水和密封，提高该装置的使用效果。

附图说明

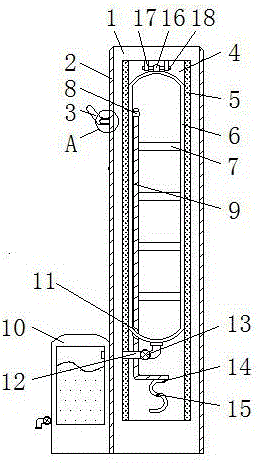

图1为本发明正视结构示意图；

图2为本发明图1中a处结构示意图；

图3为本发明俯剖视结构示意图；

图4为本发明转换水腔侧视结构示意图；

图5为本发明集水板俯视结构示意图；

图6为本发明转动杆与转动轴连接侧视结构示意图；

图7为本发明密封板侧视结构示意图；

图8为本发明内导热板面结构示意图。

图中：1、墙面本体；2、外导热板面；3、集水板；4、内腔；5、内导热板面；501、第一金属板；502、内置干燥垫；503、导热发泡胶；504、第二金属板；6、转换水腔；7、加固筋；8、限位块；9、密封板；10、回收罐；11、密封圈；12、出水管；13、电磁阀；14、转动杆；15、转动轴；16、安装头；17、安装杆；18、螺纹杆；19、排水腔；20、通孔；21、防护网；22、驱动装置；23、防护垫；24、开槽；25、侧挡板；26、安装孔；27、补水管；28、进水孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种建筑墙体表面热量转换装置，包括墙面本体1、外导热板面2、集水板3、内腔4、内导热板面5、第一金属板501、内置干燥垫502、导热发泡胶503、第二金属板504、转换水腔6、加固筋7、限位块8、密封板9、回收罐10、密封圈11、出水管12、电磁阀13、转动杆14、转动轴15、安装头16、安装杆17、螺纹杆18、排水腔19、通孔20、防护网21、驱动装置22、防护垫23、开槽24、侧挡板25、安装孔26、补水管27和进水孔28，墙面本体1的左右两侧设置有外导热板面2，且外导热板面2的内部设置有内腔4，并且墙面本体1的左侧上方固定安装有集水板3，集水板3的前后两侧固定有侧挡板25，墙面本体1的内表面粘接设置有内导热板面5，且内导热板面5之间设置有转换水腔6，并且转换水腔6的表面开设有安装孔26，墙面本体1的内侧中部固定安装有加固筋7，且墙面本体1内部左侧的内导热板面5的上方固定有限位块8，并且限位块8的内部连接有密封板9，转换水腔6的下方设置有出水管12，且出水管12的表面安装有电磁阀13，并且出水管12的末端与回收罐10的上方相连通，回收罐10固定安装在墙面本体1的表面，墙面本体1的内部下方转动连接有转动轴15，且转动轴15的表面固定有转动杆14，并且转动轴15的末端固定与驱动装置22的输出端相连接，驱动装置22固定安装在墙面本体1的侧面，且驱动装置22的外侧设置有防护垫23，转换水腔6的上方固定有安装头16，且转换水腔6的上方设置有补水管27，墙面本体1的内侧顶部固定安装有安装杆17，且安装杆17与安装头16之间连接有螺纹杆18。

如图1、图2和图5中集水板3呈“l”型结构，且集水板3的底部开设有排水腔19，并且排水腔19的上方开设有通孔20，并且通孔20的上方设置有防护网21，方便雨水的收集，如图1和图8中内导热板面5包括第一金属板501、内置干燥垫502、导热发泡胶503和第二金属板504，且第一金属板501与第二金属板504之间粘接设置有内置干燥垫502和导热发泡胶503，并且内置干燥垫502和导热发泡胶503之间为粘接连接，提高该墙面的热量的传递，如图1、图3和图4中转换水腔6中部的安装孔26与加固筋7为一一对应设置，且转换水腔6的外表面采用铜质材质，并且转换水腔6的宽度与2个内导热板面5之间的距离相等，方便了该转换水腔6的安装。

如图1和图3中限位块8呈“凹”字形结构，且限位块8与密封板9的连接方式为滑动连接，并且密封板9的表面开设有进水孔28，进水孔28与排水腔19为对应设置，方便了密封板9在转换水腔6内壁上的滑动，如图1、图3和图7中密封板9的上方开设有开槽24，且开槽24的内部跨度与加固筋7的外径相等，并且密封板9的下方呈“l”型结构，同时密封板9通过密封圈11与转换水腔6的下方构成滑动结构，方便了该装置的进水和密封。

如图1和图6中转动杆14呈“s”型结构，且转动杆14的上端面与密封板9的下端面相贴合，并且转动杆14在密封板9的下方设置有两个，方便带动密封板9升降，如图1和图4中安装头16的中部呈中空结构，且安装头16中部的空心状内径大于螺纹杆18的外径，并且螺纹杆18与安装杆17为螺纹连接，同时安装头16在转换水腔6的上方对称设置有两个，方便了转换水腔6的安装，如图2和图5中防护网21与集水板3表面的连接方式为螺钉连接，且防护网21的面积大于通孔20的面积，避免灰尘脏垢进入到该排水腔19中，导致排水腔19出现堵塞的问题。

工作原理：首先，根据图1和图8所示，将该墙面本体1安装在需要使用的地方,在使用时，墙面本体1外侧的外导热板面2能够将热量吸收，并将热量传递到墙面本体1内部的内导热板面5上，内导热板面5设置有第一金属板501和第二金属板504，第一金属板501和第二金属板504之设置有内置干燥垫502和导热发泡胶503，能够通过内置干燥垫502和导热发泡胶503有效的将热量传递到转换水腔6上，转换水腔6采用铜质材质，能够有效的通过热量将转换水腔6内部的水分进行加热，再使转换水腔6中的热水排到回收罐10中，以供人们使用，方便了热量的转换；

如图1和图4中转换水腔6的上方设置有安装头16，在安装时，能够通过转动螺纹杆18，使螺纹杆18穿过安装杆17和安装头16，安装杆17与螺纹杆18的连接方式为螺纹连接，同时转换水腔6表面的安装孔26是独立开设的，水分不会从安装孔26中流出，在安装时，可将转换水腔6表面的安装孔26与墙面本体1内部的加固筋7一一对应安装，方便了转换水腔6固定安装在墙面本体1的内部；

如图1、图2和图5所示，在使用时墙面本体1表面的集水板3，能够将降下的雨水进行收集，进而方便使雨水通过集水板3表面的进水孔28将水流到排水腔19内部，再根据图6、图7和图8所示，再打开驱动装置22，使驱动装置22通过转动轴15带动转动杆14转动，转动杆14呈“s”形结构，在其转动时，会使密封板9因重力因素向下运动，进而方便使得密封板9表面的进水孔28与排水腔19相对应，进而方便排水腔19中部的水分通过进水孔28排到该转换水腔6中，方便雨水的收集，同理当转动杆14再次转动时，可使转动杆14带动密封板9向上运动，方便密封板9对排水腔19进行密封，避免热量流失的问题，集水板3上方通过螺钉固定安装的防护网21能够有效的密封通孔20，避免灰尘脏垢堵住排水腔19的内部，提高该装置的使用效果，这就是该建筑墙体表面热量转换装置的使用原理，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
