一种折叠门和折叠窗的制作方法

本发明涉及门窗领域，具体而言，涉及一种折叠门和折叠窗。

背景技术：

折叠门窗广泛应用于各种场合，其占地位置小，外观精美使得折叠门窗很受欢迎。

现有技术中，折叠门是通过合页将各个门板铰接而成，组装完成后长度固定且对于单个门板不便于更换。若单个门板损坏需要更换，需要将折叠门整个拆下，该方法不仅提高了成本，还降低了折叠门维修的效率。

技术实现要素：

本发明的第一个目的在于，针对现有技术存在的不足提供了一种折叠门，该折叠门包括若干子折叠门，相互连接的第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间，第一连接柱与第一滑轮组件连接，第二连接柱与第二滑轮组件连接。使其可以在导轨内滑动，通过推拉开闭该折叠门。门板设置于容纳空间内并与第一支架和第二支架可拆卸连接。在单个门板损坏的情况下，可以将门板单独取下更换，而不需要将整个折叠门拆下，节约时间和维修成本。

本发明的第二个目的在于提供了一种折叠窗，该折叠窗包括若干子折叠窗，相互连接的第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间，第一连接柱与第一滑轮组件连接，第二连接柱与第二滑轮组件连接。使其可以在导轨内滑动，通过推拉开闭该折叠窗。玻璃板设置于容纳空间内并与第一支架和第二支架可拆卸连接。在单个玻璃板被损坏的情况下，可以将玻璃板单独取下更换，而不需要将整个折叠窗拆下，节约时间和维修成本。

本发明是这样实现的：

一种折叠门，其包括若干对称设置的子折叠门；子折叠门包括第一导轨、第二导轨、第一连接柱、第二连接柱、第一滑轮组件、第二滑轮组件和门板；第一导轨与第二导轨相互平行；第一连接柱在第一导轨延伸方向上具备第一端和第二端；第一连接柱的第一端与第一滑轮组件连接；第一连接柱的第二端与第二滑轮组件连接；第一滑轮组件设于第一导轨中，第一滑轮组件与第一导轨滑动连接；第二滑轮组件设置于第二导轨中，第二滑轮组件与第二导轨滑动连接；第二连接柱在第一导轨延伸方向上具备第三端和第四端；第一端与第三端通过第一支架可转动连接；第二端与第四端通过第二支架可转动连接；第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间；门板设置于容纳空间内并与第一支架和第二支架可拆卸连接。

折叠门在导轨内滑动，通过使用者推拉以开闭该折叠门。在单个门板损坏的情况下，可以将门板单独取下更换，而不需要将整个折叠门拆下，节约时间和维修成本。

本发明的一种实施例中：

第一连接柱上还包括卡扣和卡槽，卡扣与相邻第一连接柱上卡槽可分离连接。

本发明的一种实施例中：

第一连接柱和/或第二连接柱上开设有若干配合槽，门板上设有若干配合块；配合槽与配合块可分离连接。

本发明的一种实施例中：

配合槽包括具备圆形轮廓的第一槽体和矩形轮廓的第二槽体；第一槽体与第二槽体连接；第一槽体的圆形轮廓直径大于第二槽体靠近第一槽体的边的边长。

本发明的一种实施例中：

配合块包括配合部和连接部；配合部直径与第一槽体的直径相同；连接部直径小于第二槽体宽度；配合部通过连接部与门板连接。

本发明的一种实施例中：

第一滑轮组件包括第一连接轴、第一滑轮和第二滑轮；第一滑轮与第二滑轮通过第一连接轴连接；第二滑轮组件包括第二连接轴、第三滑轮和第四滑轮；第三滑轮和第四滑轮通过第二连接轴连接；第一连接柱的第一端与第一连接轴连接；第一连接柱的第二端与第二连接轴连接。

本发明的一种实施例中：

子折叠门还包括直线电机，直线电机与第一滑轮组件或第二滑轮组件连接；直线电机控制第一滑轮组件在第一导轨内或第二滑轮组件在第二导轨内移动。

本发明的一种实施例中：

折叠门还包括开关门控制器；开关门控制器与直线电机连接。

本发明的一种实施例中：

第一连接柱或第二连接柱上设置有门锁。

一种折叠窗，其包括若干对称设置的子折叠窗；子折叠门包括第一导轨、第二导轨、第一连接柱、第二连接柱、第一滑轮组件、第二滑轮组件和玻璃板；第一导轨与第二导轨相互平行；第一连接柱在第一导轨延伸方向上具备第一端和第二端；第一连接柱的第一端与第一滑轮组件连接；第一连接柱的第二端与第二滑轮组件连接；第一滑轮组件设于第一导轨中，第一滑轮组件与第一导轨滑动连接；第二滑轮组件设置于第二导轨中，第二滑轮组件与第二导轨滑动连接；第二连接柱在第一导轨延伸方向上具备第三端和第四端；第一端与第三端通过第一支架可转动连接；第二端与第四端通过第二支架可转动连接；第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间；玻璃板设置于容纳空间内并与第一支架和第二支架可拆卸连接。

该折叠窗在单个玻璃板损坏的情况下，可以将玻璃板单独取下更换，而不需要将整个折叠窗拆下，节约时间和维修成本。

本发明的技术方案至少具备如下有益效果：

本发明提供了一种折叠门，该折叠门包括若干子折叠门，相互连接的第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间，第一连接柱与第一滑轮组件连接，第二连接柱与第二滑轮组件连接。使其可以在导轨内滑动，通过推拉开闭该折叠门。门板设置于容纳空间内并与第一支架和第二支架可拆卸连接。在单个门板损坏的情况下，可以将门板单独取下更换，而不需要将整个折叠门拆下，节约时间和维修成本。

本发明还提供了一种折叠窗，该折叠窗包括若干子折叠窗，相互连接的第一连接柱、第二连接柱、第一支架和第二支架共同限定容纳空间，第一连接柱与第一滑轮组件连接，第二连接柱与第二滑轮组件连接。使其可以在导轨内滑动，通过推拉开闭该折叠窗。玻璃板设置于容纳空间内并与第一支架和第二支架可拆卸连接。在单个玻璃板被损坏的情况下，可以将玻璃板单独取下更换，而不需要将整个折叠窗拆下，节约时间和维修成本。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本发明实施例1中折叠门的示意图；

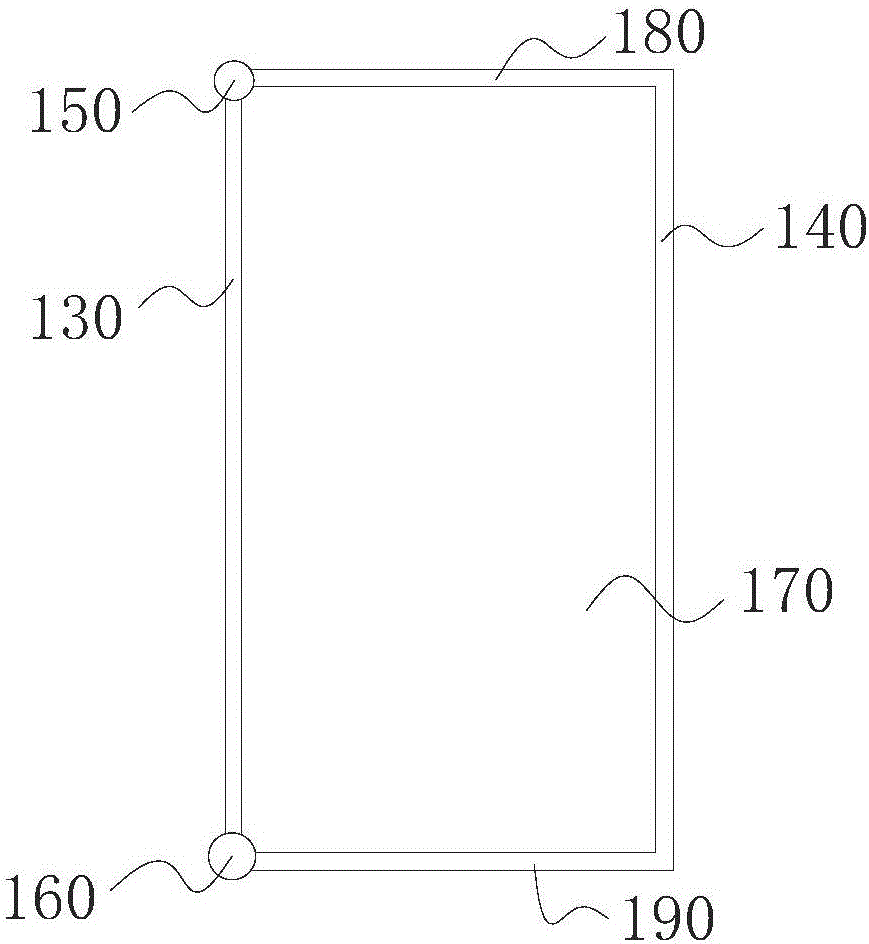

图2为本发明实施例1中子折叠门的示意图；

图3为本发明实施例1中第一连接柱的示意图；

图4为本发明实施例1中第一支架的示意图；

图5为本发明实施例1中门板的示意图；

图6为本发明实施例2中折叠窗的示意图；

图7为本发明实施例2中子折叠窗的示意图。

图中：100-折叠门；101-子折叠门；110-第一导轨；120-第二导轨；130-第一连接柱；140-第二连接柱；150-第一滑轮组件；160-第二滑轮组件；170-门板；180-第一支架；190-第二支架；131-卡槽；133-卡扣；135-配合槽；137-第一槽体；139-第二槽体；145-配合块；147-配合部；149-连接部；151-第一滑轮；153-第二滑轮；155-第一连接轴；161-第三滑轮；163-第四滑轮；165-第二连接轴；200-直线电机；210-开关门控制器；300-折叠窗；301-子折叠窗；310-玻璃板。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

实施例1

参考图1，图中为本实施例提供的一种折叠门100，折叠门100包括对称设置的若干子折叠门101。

同时参考图2和图3，该子折叠门101包括第一导轨110、第二导轨120、第一连接柱130、第二连接柱140、第一滑轮组件150、第二滑轮组件160和门板170。第一导轨110与第二导轨120相互平行。第一连接柱130、第二连接柱140、第一支架180和第二支架190共同围绕成一个容纳空间。

第一连接柱130在与第一导轨110垂直的方向上具备相对的第一端和第二端，第一端与第一滑轮组件150连接，第二端与第二滑轮组件160连接。

第二连接柱140在与第一导轨110垂直的方向上具备相对的第三端和第四端，第一连接柱130的第一端与第三端通过第一支架180可转动连接。第一连接柱130的第二端与第四端通过第二支架190可转动连接。

参考图4，第一连接柱130上开设有若干配合槽135，该配合槽135包括相互连接的一个具备圆形轮廓的第一槽体137和一个矩形轮廓的第二槽体139。第一槽体137的圆形轮廓直径大于第二槽体139靠近第一槽体137的边的边长。

参考图5，门板170上设有与配合槽135数量相同且位置对应的配合块145，该配合块145包括相互连接的配合部147和连接部149。配合部147直径与第一槽体137直径相同，连接部149直径小于第二槽体139的宽度。将配合部147插入第一槽体137，并向第二槽体139方向移动，使连接部149与第二槽体139配合，配合部147在第二槽体139内固定。以此将配合槽135及配合块145相连接，将门板170与第一连接柱130固定。需要说明的是，在其他具体实施方式中，该配合槽135还可以开设在第二连接柱140上，或在第一连接柱130及第二连接柱140上分别设置此配合槽135。此外，在其他具体实施方式中，可以根据需要设置若干卡合结构将门板170与第一连接柱130或第二连接柱140可分离连接。

再次参考图1和图3，上述第一滑轮组件150设于第一导轨110中，并与第一导轨110滑动连接。同样的，第二滑轮组件160设置于第二导轨120中，并与第二导轨120滑动连接。

第一滑轮组件150包括第一连接轴155、第一滑轮151和第二滑轮153。第一滑轮151与第二滑轮153通过第一连接轴155连接，第一滑轮151与第二滑轮153同轴设置。上述第一连接柱130的第一端与第一连接轴155连接。第二滑轮组件160包括第二连接轴165、第三滑轮161和第四滑轮163，第三滑轮161与第四滑轮163通过第二连接轴165连接，第三滑轮161与第四滑轮163同轴设置。上述第一连接柱130的第二段与第二连接轴165连接。第一滑轮151与第二滑轮153在第一导轨110内沿导轨延伸方向移动，第三滑轮161与第四滑轮163在第二导轨120内沿导轨延伸方向移动，带动连接轴在导轨延伸方向上移动。

子折叠门101还包括与第一滑轮组件150连接的直线电机200，该直线电机200设于导轨内，带动第一滑轮组件150沿第一导轨110在第一导轨110延伸方向上滑动，减少人力的需要，特别是在门板170体积较大，重量很大的情况下，利用直线电机200可以轻松的使该折叠门100开闭。需要说明的是，在其他具体实施方式中，该直线电机200还可以与第二滑轮组件160连接。此外，根据实际使用需要，可以不设置此直线电机200。

与上述直线电机200连接还有开关门控制器210，开关门控制器210设于使用者好操控的地方，通过控制该开关门控制器210来对折叠门100进行开闭控制。当该折叠门100设计成左右两部分，开门时分别向两侧滑动以控制开闭时，开关门控制器210可以很好的分别控制各个子折叠门101上直线电机200向其开闭所需要的方向移动，控制折叠门100开闭。需要说明的是，在其他具体实施方式中，根据实际使用需要，可以不设置此开关门控制器210。

在本实施例中，第一连接柱130上设置有门锁(图中为示出)，该门锁可以与相邻子折叠门101的第一连接柱130锁部相结合，完成锁合。需要说明的是，在其他具体实施方式中，根据该折叠门100实际使用场合，可以不设置此折叠门100。

参考图3，为了使该折叠门100在折叠后相对稳定，且占地面积小。在第一连接柱130上还包括卡扣133和卡槽131。卡扣133和卡槽131对称设置在第一连接柱130上，当折叠门100处于折叠状态时，相邻子折叠门101的第一连接柱130上卡扣133与该卡槽131卡合，从而在折叠后保持各个子折叠门101的稳定。需要说明的是，在其他具体实施方式中，根据实际使用需要，可以不设置此卡扣133与卡槽131。

本实施例中折叠门100是这样工作的：

当折叠门100处于关闭状态时，通过开关门控制器210控制直线电机200沿第一导轨110向其延伸方向移动，直线电机200带动第一滑轮组件150移动。第一滑轮组件150移动的同时带动与之连接第一连接柱130沿第一导轨110延伸方向移动。当相邻子折叠门101中第一连接柱130上卡扣133与卡槽131卡合时，即将该折叠门100敞开至最大状态，且此时各个子折叠门101相对稳定不易滑动。同理可以通过控制开关门控制器210将此折叠门100关闭。

当子折叠门101中某块门板170损坏需要更换时，移动该损坏门板170，使门板170上的配合部147向第一连接柱130中第一槽体137方向移动，当配合部147与第一槽体137重合时，即可取下该门板170。更换门板170后，将门板170中配合部147插入第一槽体137，并向第二槽体139方向移动，使连接部149与第二槽体139配合，配合部147在第二槽体139内固定。以此将配合槽135及配合块145相连接，将门板170与第一连接柱130固定。

该折叠门100可以在导轨内滑动，通过开关门控制器210此折叠门100，折叠后结构稳定。此外在单个门板170损坏的情况下，可以将门板170单独取下更换，而不需要将整个折叠门100拆下，节约时间和维修成本。

实施例2

参考图6，图中为本实施例提供的一种折叠窗300，其包括若干对称设置的子折叠窗301。同时参考图7，该子折叠窗301包括第一导轨110、第二导轨120、第一连接柱130、第二连接柱140、第一滑轮组件150，第二滑轮组件160和玻璃板310。

第一导轨110与第二导轨120相互平行。第一连接柱130在第一导轨110延伸方向上具备第一端和第二端，其中第一连接柱130的第一端与第一滑轮组件150连接，第一连接柱130的第二端与第二滑轮组件160连接。

第一滑轮组件150设于第一导轨110中，第一滑轮组件150与第一导轨110滑动连接。第二滑轮组件160设置于第二导轨120中，第二滑轮组件160与第二导轨120滑动连接。第二连接柱140在第一导轨110延伸方向上具备第三端和第四端，第一端与第三端通过第一支架180可转动连接，第二端与第四端通过第二支架190可转动连接。

第一连接柱130、第二连接柱140、第一支架180和第二支架190共同限定容纳空间。玻璃板310设置于容纳空间内并与第一支架180和第二支架190可拆卸连接。

该折叠窗300在单个玻璃板310被损坏的情况下，可以将玻璃板310单独取下更换，而不需要将整个折叠窗300拆下，节约时间和维修成本。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
