婴儿腰凳内胆的制作方法

本实用新型涉及婴幼儿用品，尤其涉及一种舒适性好的婴儿腰凳内胆。

背景技术：

目前，家长想带婴儿出行时大多采用手抱的传统方式，这种方式不仅要消耗家长大量的体力，婴幼儿也会很不舒服。尤其是进行长时间远距离的出行时，长时间的抱婴幼儿行走，会消耗大量体力，使家长的双臂酸痛，甚至会不小心摔伤婴幼儿。因此婴儿腰凳应运而生，婴儿腰凳可以使腰部和双肩共同承担婴儿重量从而减轻负担。腰凳的出现让越来越多为人父母的双手从抱孩子的状况中解放出来。

然而现有市场上出现的多数腰凳，其内部塞入的硬质发泡材料作为坐凳，硬质发泡材料质轻，但是比较坚硬且无弹性，尤其是用于支撑婴幼儿臀部的支撑面，由于支撑面比较坚硬而无弹性，婴儿长时间的坐着极其不舒服，没有缓冲力，此外，腰凳与家长腹部接触部位的材质也比较坚硬，长时间使用腰凳使家长极为不适。

技术实现要素：

基于此，有必要针对现有技术中的不足，提供一种适用性好的婴儿腰凳内胆。

一种婴儿腰凳内胆，包括内胆本体、装设于内胆本体上的第一软垫及第二软垫，所述内胆本体上设有用于与抱婴者腹部贴合的弧面及用于支撑婴儿的顶面，所述第一软垫铺设于顶面上，所述第二软垫铺设于弧面上，所述第一软垫及第二软垫的材质为软胶。

进一步地，所述第一软垫包括座垫部、自座垫部内侧缘向下弯折延伸的定位部及自座垫部外侧缘向下弯折延伸的结合部，座垫部、定位部、结合部合围成一安装槽，所述内胆本体的顶面收容于安装槽内，所述座垫部贴合于内胆本体的顶面上。

进一步地，所述内胆本体还包括一侧壁，所述结合部贴合于内胆本体的弧面上，所述定位部贴合于内胆本体的侧壁上，以将所述第一软垫固定安装于内胆本体上。

进一步地，所述定位部与座垫部的结合部形成一内凹的凹槽，所述内胆本体的顶面边缘部分卡设在凹槽内。

进一步地，所述第二软垫包括靠垫部，靠垫部的背面设有一“U”形的安装部，所述安装部与靠垫部的连接部形成一内凹的卡槽。

进一步地，所述定位部厚度从上往下逐渐减小，所述结合部的壁厚与第二软垫的安装部壁厚一致，以便于与第二软垫部配合安装。

进一步地，所述第一软垫由两个软垫分体组合而成，两个软垫分体呈左右对称设置。

进一步地，所述第二软垫一体成型地连接于第一软垫上。

综上所述，本实用新型的婴儿腰凳内胆通过设置第一软垫及第二软垫，所述第一软垫、第二软垫分别安装于抱婴者腹部贴合的弧面及用于支撑婴儿的顶面上，能缓解家长的腹部被顶压，长时间使用也不会有不舒适感，同时，可增加婴幼儿的舒适度，此外，所述第二软垫能按照腰部曲线调节和腰围的贴合，其整体软硬度可通过腰部受力托力适用度来实现，使内胆软度调节达到非常灵活的软度，实用性强，适于推广应用。

附图说明

图1为本实用新型婴儿腰凳内胆的立体示意图。

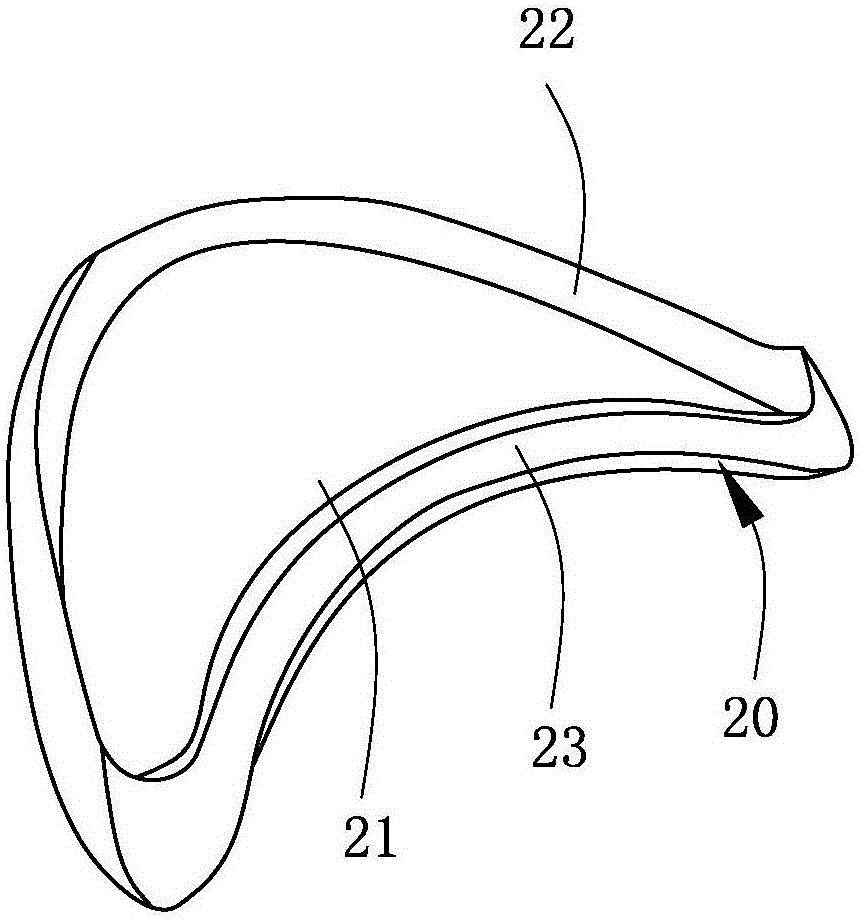

图2为图1所示婴儿腰凳内胆中的第一软垫的背面示意图。

图3为图1所示婴儿腰凳内胆中的第一软垫背面示意图。

图4为本实用新型婴儿腰凳内胆的另一实施例的结构示意图。

具体实施方式

为了使本实用新型的技术方案能更清晰地表示出来，下面结合附图对本实用新型作进一步说明。

如图1至图3所示，本实用新型提供一种婴儿腰凳内胆，所述婴儿腰凳内胆是腰凳支撑部分的核心组件，用于有效地支撑婴儿的重量。所述婴儿腰凳内胆包括内胆本体10、装设于内胆本体10上的第一软垫20及第二软垫30，所述内胆本体10上设有用于与抱婴者腹部贴合的弧面及用于支撑婴儿的顶面，所述第一软垫20铺设于顶面上，所述第二软垫30铺设于弧面上，本实施例中，所述第一软垫20及第二软垫30的材质为软胶，优选地，所述第一软垫20及第二软垫30的材质为硅胶，使得第一软垫20、第二软垫30能很好的与内胆本体10贴合。

所述内胆本体10大致呈倒圆锥体设置，内胆本体10俯视呈月牙形设置，其紧贴抱婴者的弧面可以增加抱婴者的舒适度，所述内胆本体10的顶面由内向外具有向上的倾斜度，以增加婴幼儿的舒适度。所述内胆本体10可以采用聚丙烯塑料发泡材料(简称EPP)，EPP材料无毒、环保、抗静电、质轻、抗震、缓冲性能效果好，可以增加婴幼儿坐时的舒适度，耐重压不变形，并且可以清洗、耐水性佳。

所述第一软垫20的形状大致呈月牙形设置，包括座垫部21、自座垫部21内侧缘向下弯折延伸的定位部22及自座垫部21外侧缘向下弯折延伸结合部23，所述座垫部21的形状与内胆本体10的顶面形状相同，座垫部21、定位部22、结合部23合围成一安装槽，所述内胆本体10的顶面收容于安装槽内，所述定位部22与座垫部21的结合部形成一内凹的凹槽，所述内胆本体10的顶面边缘部分卡设在凹槽内，使得第一软垫20的安装更稳固。所述座垫部21铺设于内胆本体10顶面上，所述结合部23贴合于内胆本体10的弧面上，所述定位部22贴合于内胆本体10的侧壁上，以将所述第一软垫20固定安装于内胆本体10上。

所述第一软垫20为一体成型设置，可以理解地，在其它实施例中，如图4所示，所述第一软垫20a由两个软垫21a分体组合而成，两个软垫21a分体呈左右对称设置。本实施例中，所述定位部22的壁厚从上往下逐渐减小，使定位部22更好的贴合于内胆本体10上；所述结合部23的壁厚与第二软垫30的壁厚一致，以便与第二软垫30部配合安装。

所述第二软垫30包括靠垫部31，所述靠垫部31与内胆本体10的弧面形状相匹配，靠垫部31的背面设有一“U”形的安装部32，所述靠垫部31的上端边缘与所述第一软垫20上的结合部23配合安装，所述第二定位部33贴合于内胆本体10的侧面上，所述安装部32与靠垫部31的连接部形成一内凹的卡槽，所述内胆本体10的弧面的边缘部分卡设在所述卡槽内，以使第二软垫30能稳固的安装于弧面上。可以理解地，在其它实施例中，所述第二软垫30一体成型地连接于第一软垫20上。

综上所述，本实用新型的婴儿腰凳内胆通过设置第一软垫20及第二软垫30，所述第一软垫20、第二软垫30分别安装于抱婴者腹部贴合的弧面及用于支撑婴儿的顶面上，所述第一软垫20及第二软垫30的柔软性好、有弹性且回弹好，能缓解家长的腹部被顶压，长时间使用也不会有不舒适感，同时，可增加婴幼儿的舒适度，此外，所述第二软垫能按照腰部曲线调节和腰围的贴合，其整体软硬度可通过腰部受力托力适用度来实现，使内胆软度调节达到非常灵活的软度，实用性强，适于推广应用。

以上所述实施例仅表达了本实用新型的一种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
