自动超声波洗碗机的餐具传送网带及其回转装置的制作方法

本实用新型涉及一种自动超声波洗碗机传送网带及其回转装置。

背景技术：

目前，专利201220320085.8、201220113538.X、201320719242.7提供了多种自动超声波洗碗机网带传送的方式：由喷淋除渣段、超声清洗段、喷淋漂洗段三个功能段采用一整条循环回转的传送网带，其回转方式较为复杂，如传送不顺畅，将造成洗碗机无法造成工作；大多自动超声波洗碗机采用分段传送的方式，即喷淋除渣段、超声清洗段、喷淋漂洗段各自具有独立的传送网带，传送过程中由一段传送网带的过渡至另一传送网带时杂乱无章，餐具容易重叠，在漂洗段时易出现漂洗不彻底现象，有时在洗碗机传送的过程中，甚至需要人工整理餐具，这无疑又增加了人工的消耗。

技术实现要素：

为了解决自动超声波洗碗机网带传送的问题，本实用新型提供一种自动超声波洗碗机的餐具传送网带及其回转装置，包括前段循环传送网带和后段循环传送网带，其过渡在超声清洗槽内，弥补现有技术之不足。

本实用新型采用的技术方案是：一种自动超声波洗碗机的餐具传送网带及其回转装置，包括前段循环传送网带及其回转装置和后段循环传送网带及其回转装置，并设有各自独立的动力传动系统。

前段循环传送网带围绕喷淋除渣段及超声清洗段的超声清洗槽靠近喷淋除渣段的一部分一周，组成为一整段封闭的循环传送网带，后段循环传送网带围绕超声清洗槽的剩余部分和喷淋漂洗段一周，组成一整段封闭的循环洗网带，前段循环传送网带和后段循环传送网带在超声清洗槽内直线搭接或拼接，或者在0-180°范围内呈交叉型搭接或拼接，该搭接或拼接位置在超声清洗槽内的任意位置，且前段循环传送网带的高度范围：比后段循环传送网带的高度低5厘米至比后段循环传送网带的高度高50厘米。

前段循环传送网带和后段循环传送网带在超声清洗槽内，在0-180°范围内呈交叉型搭接或拼接，可以解决自动超声波洗碗机转弯问题，此时超声波水槽亦可以呈0-180°的 交叉型。

自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成时，前段循环传送网带在洗碗机中从洗碗机进口处的转弯装置开始，从喷淋除渣段的上下喷淋管之间穿过，倾斜向下进入超声清洗槽内，直接经超声清洗槽内转弯装置向下回转，或向下进入超声清洗槽内后先水平再向下回转，然后从超声清洗槽内倾斜向上，经喷淋漂洗段下喷淋管上方或下方穿过，回到洗碗机进口处的转弯装置向上回转，从而形成一个环形回路，并沿上述顺序循环运转；后段循环传送网带在洗碗机中从超声清洗槽内的转弯装置开始，倾斜向上或先水平再倾斜向上穿出超声清洗槽，从喷淋漂洗段的上下喷淋管之间穿出，经洗碗机出口处的转弯装置回转，经喷淋漂洗段下喷淋管上方或下方，倾斜向下进入超声清洗槽内直接回到超声清洗槽内的转弯装置并向上回转，或先倾斜向下进入超声清洗槽内再水平然后回到超声清洗槽内的转弯装置并向上回转，从而形成一个环形回路，并沿上述顺序循环运转。

自动超声波洗碗机由喷淋除渣段、超声清洗段、喷淋漂洗段和烘干段四段组成时，前段循环传送网带在洗碗机中走向和洗碗机由三段组成相同；后段循环传送网带在洗碗机中从超声清洗槽内的转弯装置开始，倾斜向上或先水平再倾斜向上穿出超声清洗槽，从喷淋喷淋段的上下喷淋管之间穿出，经烘干段的烘箱内，至出口处的转弯装置向下回转，经烘干段烘箱内或烘箱下方，穿过喷淋漂洗段下喷淋管上方或下方，倾斜向下进入超声清洗槽内，回到超声清洗槽内的转弯装置向上回转，从而形成一个环形回路，并沿上述顺序循环运转；或者，前段循环传送网带和后段循环传送网带在洗碗机中走向均和洗碗机由三段组成相同，烘干段具有独立的循环传送网带。

超声波换能器安装在超声清洗槽的底部或侧面，采用超声波震板时，震板可以安装在前段循环传送网带的中间或下方，亦可以安装在后段循环传送网带的的中间或下方，或既在安装在前段循环传送网带的中间或下方，又安装在后段循环传送网带的的中间或下方。

自动超声波洗碗机的回转装置包括下列装置：轴、轴及链轮、弧形压板、弧形单层或双层导轨，回转装置分别固定在其所在位置的清洗道内，或者，前段循环传送网带的轨道及转弯装置全部连为一个整体，喷淋除渣段内的部分固定在喷淋除渣段内，伸入超声清洗槽内的部分不固定，后段循环传送网带的轨道及转弯装置全部连为一个整体，喷淋漂洗段内和烘干段内的部分分别固定在喷淋漂洗段内和烘干段内，伸入超声清洗槽内的部分不固定。

回转装置能使网带网带顺畅传送，回转装置的安装位置包括：洗碗机进口上部及下部、喷淋除渣段与超声清洗槽连接处上部及下部、超声清洗槽内的底部两头、超声清洗槽与喷淋漂洗段连接处上部及下部、喷淋漂洗段与烘干段连接处下部、洗碗机传送网带出口上部及下部、超声清洗槽内传送网带水平与倾斜的拐点处。

本实用新型的有益效果是：网带传送顺畅，具有结构简单，维护方便，节约人工、餐具清洗效果良好等特点。

附图说明

下面结合附图对本实用新型作进一步说明。

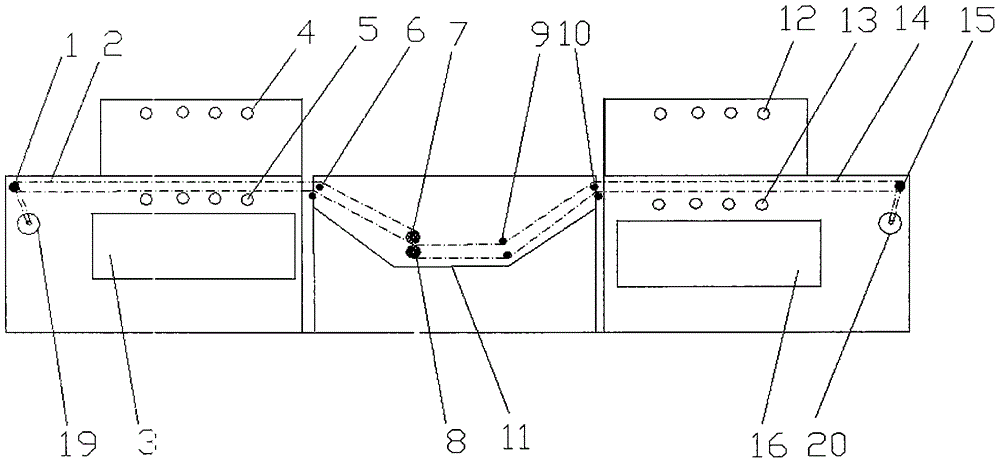

图1是本实用新型由喷淋除渣段、超声清洗段、喷淋漂洗段三段组成时的一个实施例的纵剖面构造示意图。

图2是本实用新型由喷淋除渣段、超声清洗段、喷淋漂洗段三段组成时的第二个实施例的纵剖面构造示意图。

图3是本实用新型由喷淋除渣段、超声清洗段、喷淋漂洗段三段组成时的第二个实施例的纵剖面构造示意图。

图4是本实用新型由喷淋除渣段、超声清洗段、喷淋漂洗段和烘干段四段组成时的一个实施例的纵剖面构造示意图。

图5是本实用新型前段循环传送网带和后段循环传送网带在超声清洗槽内90°拼接的纵剖面构造示意图。

图6是本实用新型前段循环传送网带和后段循环传送网带在超声清洗槽内小于90°搭接的纵剖面构造示意图。

图中1.洗碗机进口处转弯装置，2.前段循环传送网带，3.喷淋除渣段，4.喷淋漂洗段上喷淋管，5.喷淋除渣段下喷淋管，6.喷淋除渣段与超声清洗槽连接处上部的转弯装置，7.超声清洗槽内前段循环传送网带转弯装置，8.超声清洗槽内后段循环传送网带转弯装置，9.超声清洗槽内后段循环传送网水平与倾斜的拐点处转弯装置，10.超声清洗槽与喷淋漂洗段连接处的转弯装置，11.超声清洗槽，12.喷淋漂洗段上喷淋管，13.喷淋漂洗段下喷淋管，14.后段循环传送网带，15.洗碗机漂洗段出口处转弯装置。16.喷淋漂洗段，17.超声清洗槽内前段循环传送网水平与倾斜的拐点处转弯装置，18.洗碗 机烘干段出口处转弯装置，19.前段循环传送网带动力传动系统，20.后段循环传送网带动力传动系统。

具体实施方式

在图1所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成，前段循环传送网带(2)在洗碗机中从洗碗机进口处的转弯装置(1)开始，从喷淋除渣段的上喷淋管(4)和下喷淋管(5)之间穿过，经喷淋除渣段与超声清洗段间的转弯装置(6)，倾斜向下进入超声清洗槽(11)内，经超声清洗槽内转弯装置(7)向下回转，然后从超声清洗槽内倾斜向上，经喷淋漂洗段下喷淋管(5)下方穿过，回到洗碗机进口处的转弯装置(1)向上回转，从而形成一个环形回路，并沿上述顺序循环运转；后段循环传送网带(14)在洗碗机中从超声清洗槽内的转弯装置(8)开始，先水平经转弯装置(9)再倾斜向上穿出超声清洗槽，经喷淋除渣段与超声清洗段连接处的转弯装置(14)，从喷淋漂洗段的上喷淋管(12)和下喷淋管(13)之间穿出，经洗碗机出口处的转弯装置回转，经喷淋漂洗段下喷淋管下方，先倾斜向下进入超声清洗槽内再水平然后回到超声清洗槽内的转弯装置并向上回转，从而形成一个环形回路，并沿上述顺序循环运转。所示实施例中，前段循环传送网带(2)的高度与后段循环传送网带(14)的高度相同。

在图2所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成，前段循环传送网带(2)在洗碗机中从洗碗机进口处的转弯装置(1)开始，从喷淋除渣段的上喷淋管(4)和下喷淋管(5)之间穿过，经喷淋除渣段与超声清洗段间的转弯装置(6)，倾斜向下进入超声清洗槽(11)内，经超声清洗槽内转弯装置(7)向下回转，然后从超声清洗槽内倾斜向上，经喷淋漂洗段下喷淋管(5)上方穿过，回到洗碗机进口处的转弯装置(1)向上回转，从而形成一个环形回路，并沿上述顺序循环运转；后段循环传送网带(14)在洗碗机中从超声清洗槽内的转弯装置(8)开始，先水平经转弯装置(9)再倾斜向上穿出超声清洗槽，经喷淋除渣段与超声清洗段连接处的转弯装置(14)，从喷淋漂洗段的上喷淋管(12)和下喷淋管(13)之间穿出，经洗碗机出口处的转弯装置回转，经喷淋漂洗段下喷淋管上方，先倾斜向下进入超声清洗槽内再水平然后回到超声清洗槽内的转弯装置并向上回转，从而形成一个环形回路，并沿上述顺序循环运转。所示实施例中，前段循环传送网带(2)的高度与后段循环传送网带(14)的高度高，且前段循环传送网带(2)叠在后段循环传送网带(14)上。

在图3所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成，前段循环传送网带(2)在洗碗机中从洗碗机进口处的转弯装置(1)开始，从喷淋除渣段的上喷淋管(4)和下喷淋管(5)之间穿过，经喷淋除渣段与超声清洗段连接处的转弯装置(6)，倾斜向下进入超声清洗槽(11)内，先水平经转弯装置(7)再经超声清洗槽内转弯装置(7)向下回转，然后从超声清洗槽内倾斜向上，经喷淋除渣段下喷淋管(5)下方穿过，回到洗碗机进口处的转弯装置(1)向上回转，从而形成一个环形回路，并沿上述顺序循环运转；后段循环传送网带(14)在洗碗机中从超声清洗槽内的转弯装置(8)开始，先水平经转弯装置(9)再倾斜向上穿出超声清洗槽，经喷淋除渣段与超声清洗段连接处的转弯装置(14)，从喷淋漂洗段的上喷淋管(12)和下喷淋管(13)之间穿出，经洗碗机出口处的转弯装置回转，经喷淋漂洗段下喷淋管(13)下方，先倾斜向下进入超声清洗槽内再水平然后回到超声清洗槽内的转弯装置并向上回转，从而形成一个环形回路，并沿上述顺序循环运转。所示实施例中，前段循环传送网带(2)的高度比后段循环传送网带(14)的高度略矮一点(不超过5厘米)。

在图4所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段、烘干段四段组成，前段循环传送网带(2)在洗碗机中走向与图3所示实施例相同；后段循环传送网带(14)在洗碗机中从超声清洗槽内的转弯装置(8)开始，先水平经转弯装置(9)再倾斜向上穿出超声清洗槽，经喷淋除渣段与超声清洗段连接处的转弯装置(14)，从喷淋漂洗段的上喷淋管(12)和下喷淋管(13)之间穿出，经烘干段(19)洗碗机出口处的转弯装置(18)回转，经喷淋漂洗段下喷淋管(13)下方，先倾斜向下进入超声清洗槽内再水平然后回到超声清洗槽内的转弯装置并向上回转，从而形成一个环形回路，并沿上述顺序循环运转。所示实施例中，前段循环传送网带(2)的高度与后段循环传送网带(14)的高度基本相同。

在图5所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成，前段循环传送网带(2)后段循环传送网带在超声清洗槽内90°拼接。

在图6所示实施例中，自动超声波洗碗机由喷淋除渣段、超声清洗段和喷淋漂洗段三段组成，前段循环传送网带(2)后段循环传送网带在超声清洗槽内小于90°搭接。
