一种清洁组件的制作方法

本实用新型涉及清洁用具技术领域，尤其是一种清洁组件。

背景技术：

目前市场上常见的清洁组件包括清洗桶、甩干装置和圆盘固定式的拖地拖把，甩干装置一般都是采用旋转甩干的方式进行，其旋转轴承外部通常情况下沉浸在污水中，轴承套密封再好，使用时间久了，水也会慢慢进入其中导致使用寿命大大降低；在现实生活中，尤其是在很多大型场合下拖地清洁用的拖把头常常会采用个头更大使用更快捷方便的散装拖把头，这种拖把头相对一般的圆盘固定式拖把头拖地面积大效率高，但是其清洗起来相对不够方便，经常需要清洁工阿姨叔叔用手工来清洗拧干，这是很不方便的。

技术实现要素：

本实用新型的目的就是要解决目前市场上现有的地板清洁设备存在的上述问题，提供一种防水性能更好，使用寿命更长，能同时清洗甩干两种拖把头的清洁组件。

本实用新型的具体方案是：一种清洁组件，具有清洗甩干组件和拖地组件，清洗甩干组件包括清洗桶和设置在清洗桶内部一侧的甩干装置，甩干装置包括安装座、支撑套筒和脱水桶，脱水桶底部中心设有插入支撑套筒的支撑柱，支撑柱与支撑套筒之间装有转动轴承；拖地组件具有伸缩旋转手柄，伸缩旋转手柄的下端部装有散装拖把头或圆盘固定拖把头，所述脱水桶底部位于支撑套筒的外围设有一防水结构，该防水结构为筒状结构，筒状结构的上端与脱水桶底部密封连接，筒状结构的下端开口；所述脱水桶的内侧壁上呈环形均匀分布有若干限位板，所述限位板沿脱水桶壁自上而下设置；与所述散装拖把头相配套设有一定中卡盘，所述定中卡盘为一圆盘结构，圆盘结构的圆心处向外径向开设有卡口，卡口的一侧设有活页式锁板，通过将所述定中卡盘的卡口卡入伸缩旋转手柄的端部来实现对拖把头定中脱水。

本实用新型中所述清洗桶的桶体一侧还设有进水管和排水管，所述进水管与外部水源连接，所述排水管通过一手动开关控制排出污水。

本实用新型中在所述清洗桶中还竖直设有溢流管，溢流管底部与排水管连通。

本实用新型中所述溢流管的高度为13cm。

本实用新型中所述定中卡盘上还设有若干透水孔。

本实用新型中所述散装拖把头为线条或碎布条组成的拖把头，散装拖把头的大小大于圆盘固定拖把头。

本实用新型中所述转动轴承采用油浸式润滑。

本实用新型具有以下有益效果：

1、能同时实现圆盘固定拖把头（设置的限位板实现圆盘固定拖把头的卡位）和散装拖把头的清洗甩干，克服了传统的清洁设备只能清洗甩干圆盘固定拖把头的弊端；而且由于散装拖把头的体积更大，只需借助组件中的定中卡盘进行定中卡位即可方便的实现散装拖把头的清洗甩干，方便快捷。

2、由于在脱水桶底部位于支撑套筒的外围设有一防水结构，利用空气防水（即倒立的圆筒上部密封空间里的空气可以有效防止水的进入）可以完全阻止水分对转动轴承的渗入破坏，极大的提高清洗甩干部分的使用寿命。

3、本实用新型中的清洗桶的桶体上设有自动化的进排水系统，可免去操作人员手工上水排水的麻烦，有效减轻其工作强度。

本实用新型结构设计巧妙实用，能同时实现圆盘固定拖把头和散装拖把头的清洗甩干，有效满足不同的使用需求，而且使用寿命得到极大提高，具有很好的经济使用价值。

附图说明

图1是本实用新型中清洗甩干组件结构示意图；

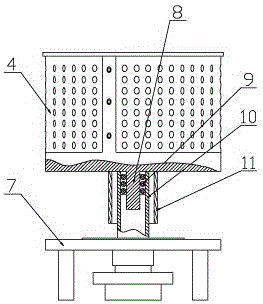

图2是本实用新型中甩干装置主视方向结构示意图；

图3是图2的俯视方向结构示意图；

图4是本实用新型中散装拖把头拖地组件；

图5是本实用新型中定中卡盘结构示意图；

图6是散装拖把头与定中卡盘配套使用状态示意图；

图7是传统的圆盘固定拖把头结构示意图。

图中：1—清洗桶，2—进水管，3—排水管，4—脱水桶，5—限位板，6—手动开关，7—安装座，8—支撑柱，9—转动轴承，10—支撑套筒，11—防水结构，12—伸缩旋转手柄，13—散装拖把头，14—活页式锁板，15—卡口，16—定中卡盘，17—透水孔，18—圆盘固定拖把头，19—溢流管。

具体实施方式

参见图1-图7，本实用新型是一种清洁组件，具有清洗甩干组件和拖地组件，清洗甩干组件包括清洗桶1和设置在清洗桶内部一侧的甩干装置，甩干装置包括安装座7、支撑套筒10和脱水桶4，脱水桶底部中心设有插入支撑套筒的支撑柱8，支撑柱与支撑套筒之间装有转动轴承9；拖地组件具有伸缩旋转手柄12，伸缩旋转手柄的下端部装有散装拖把头13或圆盘固定拖把头18，所述脱水桶底部位于支撑套筒的外围设有一防水结构11，该防水结构为筒状结构，筒状结构的上端与脱水桶4底部密封连接，筒状结构的下端开口；所述脱水桶的内侧壁上呈环形均匀分布有若干限位板5，所述限位板沿脱水桶壁自上而下设置；与所述散装拖把头13相配套设有一定中卡盘16，所述定中卡盘为一圆盘结构，圆盘结构的圆心处向外径向开设有卡口15，卡口的一侧设有活页式锁板14，通过将所述定中卡盘的卡口卡入伸缩旋转手柄的端部来实现对拖把头定中脱水。

本实施例中所述清洗桶的桶体一侧还设有进水管2和排水管3，所述进水管与外部水源连接，所述排水管通过一手动开关6控制排出污水。

本实施例中在所述清洗桶中还竖直设有溢流管19，溢流管底部与排水管3连通。

本实施例中所述溢流管19的高度为13cm。

本实施例中所述定中卡盘16上还设有若干透水孔17。

本实施例中所述散装拖把头13为线条或碎布条组成的拖把头，散装拖把头的大小大于圆盘固定拖把头18。

本实用新型中所述转动轴承采用油浸式润滑。

本实用新型的实施方式1：直接将圆盘固定拖把头置于清洗桶中清洗，然后将圆盘卡在环形布置的限位板中间进行旋转脱水即可使用。

本实用新型的实施方式2：当使用散装拖把头拖地清洗时，由于散装拖把头体积较大，先在伸缩旋转手柄端部套上定中卡盘，再将活页式锁板翻转下来锁紧，然后将定中卡盘置于环形布置的限位板中旋转脱水（定中卡盘能有效防止拖把头脱水过程中偏离位置），此种情形中大个头的拖把头照样可以方便快捷的进行清洗甩干。

本实用新型具有以下有益效果：

1、能同时实现圆盘固定拖把头（设置的限位板实现圆盘固定拖把头的卡位）和散装拖把头的清洗甩干，克服了传统的清洁设备只能清洗甩干圆盘固定拖把头的弊端；而且由于散装拖把头的体积更大，只需借助组件中的定中卡盘进行定中卡位即可方便的实现散装拖把头的清洗甩干，方便快捷。

2、由于在脱水桶底部位于支撑套筒的外围设有一防水结构，利用空气防水（即倒立的圆筒上部密封空间里的空气可以有效防止水的进入）可以完全阻止水分对转动轴承的渗入破坏，极大的提高清洗甩干部分的使用寿命。

3、本实用新型中的清洗桶的桶体上设有自动化的进排水系统，可免去操作人员手工上水排水的麻烦，有效减轻其工作强度。

本实用新型结构设计巧妙实用，能同时实现圆盘固定拖把头和散装拖把头的清洗甩干，有效满足不同的使用需求，而且使用寿命得到极大提高，具有很好的经济使用价值。
