密封环固定装置及具有其的电压力锅的制作方法

本实用新型涉及家用电器，具体而言，涉及一种密封环固定装置及具有其的电压力锅。

背景技术：

现有的一种电压力锅包括锅盖、密封圈支架和密封圈，密封圈支架固定设置在锅盖上，密封圈上具有环形凸筋，密封圈通过环形凸筋卡装在密封圈支架上，可以有效防止密封圈从密封圈支架上掉落。但是，由于环形凸筋的阻挡卡置，使得密封环的装配和拆卸都很不方便，不利于清洗和更换。

技术实现要素：

本实用新型的主要目的在于提供一种装卸密封环快捷方便的密封环固定装置及具有其的电压力锅。

为了实现上述目的，根据本实用新型的一个方面，提供了一种密封环固定装置，包括：盖体部，设置有安装部；固定部，具有连接部，连接部设置于安装部中以将固定部与盖体部相连接，固定部与盖体部之间形成固定密封环的固定空间。

进一步地，固定部还包括：固定环，连接部与固定环相连接，连接部或固定环与盖体部之间形成固定空间。

进一步地，连接部与固定环一体成型。

进一步地，连接部沿固定环的径向方向凸出设置于固定环上。

进一步地，连接部朝向固定环的中心方向延伸，连接部与盖体部之间形成固定空间。

进一步地，固定环卡接于盖体部的外周。

进一步地，密封环设置于连接部的上表面与盖体部的下表面之间的固定空间中。

进一步地，连接部朝向背离固定环的中心方向延伸，固定环与盖体部之间形成固定空间。

进一步地，固定环卡接于盖体部的内周。

进一步地，密封环设置于固定环的上表面与盖体部的下表面之间的固定空间中。

进一步地，安装部为安装孔，密封环的形状与固定环相适配并同轴设置，连接部嵌设于密封环的凸缘中，密封环设置于盖体部的内周并与安装孔卡接。

进一步地，固定环具有缺口。

进一步地，固定环的位于缺口处的至少一个端部形成有卡勾，固定环通过卡勾与盖体部相连接。

进一步地，盖体部上开设有与卡勾相适配的通孔，固定环通过卡勾和通孔与盖体部相连接。

进一步地，固定部为钢圈。

根据本实用新型的另一方面，提供了一种电压力锅，具有密封环固定装置，密封环固定装置为上述的密封环固定装置。

应用本实用新型的技术方案，连接部设置于安装部中以将固定部与盖体部相连接，固定部与盖体部之间形成固定密封环的固定空间，结构简单且易于实现。本实用新型的密封环固定装置及具有其的电压力锅结构简单，装卸密封环快捷方便。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的密封环固定装置的一种实施例的剖视图；

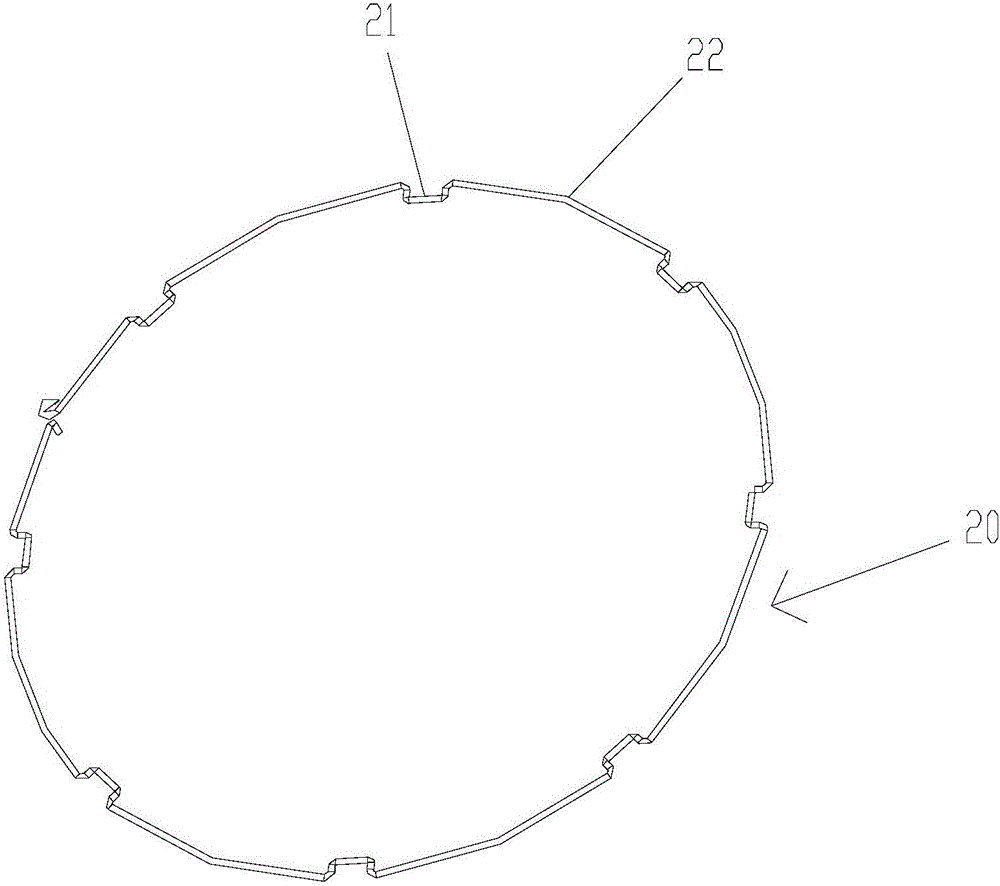

图2示出了根据本实用新型的固定部的一种实施例的整体结构示意图；

图3示出了根据本实用新型的密封环固定装置一种实施例的第一视角结构示意图；

图4示出了根据本实用新型的密封环固定装置一种实施例的第二视角结构示意图；

图5示出了根据本实用新型的固定部的另一种实施例的整体结构示意图；

图6示出了根据本实用新型的密封环固定装置的另一种实施例的剖视图；

图7示出了根据本实用新型的密封环固定装置另一种实施例的第一视角结构示意图；

图8示出了根据本实用新型的密封环固定装置另一种实施例的第二视角结构示意图；

图9示出了根据本实用新型的固定部的再一种实施例的整体结构示意图；

图10示出了根据本实用新型的与图9中的固定部相适配的密封环的整体结构示意图；

图11示出了根据本实用新型的密封环固定装置的再一种实施例的剖视图；以及

图12示出了根据本实用新型的密封环固定装置的再一种实施例的整体结构示意图。

其中，上述附图包括以下附图标记：

10、盖体部；11、安装部；20、固定部；21、连接部；22、固定环；23、缺口；24、卡勾；30、密封环；31、凸缘。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

如图1所示，本实用新型提供了一种密封环固定装置。

具体地，如图1和图2所示，密封环固定装置包括盖体部10和固定部20。盖体部10设置有安装部11，优选地，安装部11可以为安装孔，即盖体部10上开设有安装孔，固定部20具有连接部21。固定部20通过连接部21与盖体部10相连接，如图1所示，连接部21穿设于安装孔中以将固定部20与盖体部10相连接，或者连接部21与安装孔卡接。部分的固定部20伸入安装孔后与盖体部10之间形成固定空间，该固定空间用于固定密封环30。密封环30固定在盖体部10上，以实现密封效果。

在本实施例中，将固定部20穿设于盖体部10上并与盖体部10之间形成用于固定密封环的固定空间，该结构简单且易于实现。本实用新型的密封环固定装置及具有其的电压力锅结构简单，装卸密封环快捷方便。

如图2和图5所示，固定部20还包括固定环22，连接部21与固定环22相连接，连接部21或固定环22与盖体部10之间形成固定空间。连接部21伸入安装孔后与盖体部10之间形成固定空间，或者固定环22伸入安装孔后与盖体部10之间形成固定空间。

为了使得结构稳定、制作简单，连接部21与固定环22一体成型。优选地，固定部20为钢圈。钢圈物理性和化学性都较为稳定，不易腐蚀，安全可靠。

如图2和图5所示，连接部21沿固定环22的径向方向凸出设置于固定环22上。例如，连接部21可以为凸缘结构。在盖体部10上设置一个钢圈，钢圈的伸出端即连接部21穿过盖体部10的安装孔固定在盖体部10上，然后通过钢圈固定密封环30。盖体部10可以为钢盖。

如图2所示，连接部21朝向固定环22的中心方向延伸，连接部21与盖体部10之间形成固定空间。

在本实施例中，固定环22卡接于盖体部10的外周。如图1、图3和图4所示，固定环22位于盖体部10的外周，连接部21从盖体部10的外侧伸入安装孔中后与盖体部10之间形成固定空间。

如图1所示，密封环30设置于连接部21的上表面与盖体部10的下表面之间的固定空间中，密封环30卡设于该固定空间中。

如图5至图8所示，连接部21朝向背离固定环22的中心方向延伸，固定环22与盖体部10之间形成固定空间。

在本实施例中，固定环22卡接于盖体部10的内周。如图6至图8所示，固定环22位于盖体部10的内周，连接部21从盖体部10的内侧伸入安装孔中后留于内侧的固定环22与盖体部10之间形成固定空间。

如图1和图6所示，密封环30设置于固定环22的上表面与盖体部10的下表面之间的固定空间中，密封环30卡设于该固定空间中。

如图9至图12所示，密封环30的形状与固定环22相适配并同轴设置，连接部21嵌设于密封环30的凸缘31中，密封环30设置于盖体部10的内周并与安装孔卡接。连接部21为凸缘结构，密封环30也做成凸缘结构，通过钢圈支撑凸缘部分将密封环30固定在盖体部10上。密封圈30设置凸缘30，凸缘30通过钢圈伸出端支撑密封环30，钢圈可以设置在密封环30的内部或外部。

如图5和图9所示，固定环22具有缺口23。固定部20为钢圈，钢圈为整圈时基本上是无弹性，所以通过将钢圈断开形成缺口23以达到将钢圈装入钢盖的目的。

优选地，固定环22的位于缺口23处的至少一个端部形成有卡勾24，固定环22通过卡勾24与盖体部10相连接。通过将整圈钢圈的缺口23处的卡勾24勾紧盖体部10，卡勾24卡接在盖体部10例如钢盖上，卡勾24可以为多个。通过钢圈的卡勾24支撑密封环30，不一定要压紧密封环30，可以留点间隙便于密封环30的安装。

关于卡勾24与盖体部10的连接方式，本实用新型中提供了两种实施例。一种实施例为如图5所示，固定环22通过卡勾24与盖体部10相连接。例如盖体部10上无需开设于卡勾24相适配的通孔，卡勾24并不是通过通孔与盖体部10相连接，而是卡勾24与盖体部10卡接。另一种实施例为如图9所示，盖体部10上开设有与卡勾24相适配的通孔，固定环22通过卡勾24和通孔与盖体部10相连接。

其中，如图2、5和9所示，卡勾24可以为两个，即缺口23的两个端部均形成有卡勾24。两个卡勾24可以由两个端部相向弯曲形成，也可以是相互背离弯曲设置，还能朝向相同方向弯曲。

本实用新型还提供了一种电压力锅，电压力锅具有密封环固定装置，密封环固定装置为上述实施例中的密封环固定装置。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

将固定部穿设于盖体部上并与盖体部之间形成用于固定密封环的固定空间，结构简单且易于实现。本实用新型的密封环固定装置及具有其的电压力锅结构简单，装卸密封环快捷方便。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
