一种陶瓷螺杆及具有其的榨汁机的制作方法

本实用新型涉及一种陶瓷螺杆及具有其的榨汁机，属于料理机领域。

背景技术：

目前榨汁机中的螺杆一般均为塑料材质，塑料材质的螺杆易磨损、易染色，既不美观、干净，又不耐用。还有一些些在塑料螺杆的表面或者部分区域包覆一层金属层，虽然比较耐磨，但是其加工工艺复杂且消费者还担心长久使用，金属和果汁接触，会不会被腐蚀或析出重金属等问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种陶瓷螺杆及具有其的榨汁机，克服现有技术中塑料螺杆易磨损、易染色或者具有金属层的螺杆会与果汁接触导致腐蚀或者重金属溶出的缺陷。

本实用新型解决上述技术问题的技术方案如下：一种陶瓷螺杆，包括陶瓷螺杆体及螺旋绕设在所述陶瓷螺杆体上的陶瓷螺杆筋，所述陶瓷螺杆筋的根部与所述陶瓷螺杆体的连接处设置凹槽。

本实用新型的有益效果是：本实用新型采用陶瓷制成的螺杆，不仅耐磨，防染色，和果汁长时间接触，也不用担心卫生安全问题，且由于陶瓷螺杆筋的根部与所述陶瓷螺杆体的连接处设置凹槽，保证了在陶瓷螺杆上覆釉时,可以容纳釉质，从而实现螺杆筋仍然有利边结构，进而保证具有较好的榨汁效果。

在上述技术方案的基础上，本实用新型还可以做如下改进。

本实用新型如上所述一种陶瓷螺杆，进一步，所述凹槽的截面为V字形。

本实用新型如上所述一种陶瓷螺杆，进一步，所述V字形的凹槽的槽深0.2-1mm。

本实用新型如上所述一种陶瓷螺杆，进一步，所述V字形的凹槽的两侧壁之间的夹角为20-60度。

本实用新型如上所述一种陶瓷螺杆，进一步，所述陶瓷螺杆筋的两侧根部均设有凹槽。

本实用新型如上所述一种陶瓷螺杆，进一步，所述凹槽沿着所述陶瓷螺杆筋的螺旋方向连续布置。

本实用新型如上所述一种陶瓷螺杆，进一步，所述凹槽位于所述陶瓷螺杆筋的下部。

本实用新型如上所述一种陶瓷螺杆，进一步，还包括螺杆轴，所述螺杆轴穿设在所述螺杆体的轴线方向设置的通孔中。

本实用新型还提供一种榨汁机，包括榨汁杯及陶瓷螺杆，所述陶瓷螺杆位于所述榨汁杯内。

本实用新型有效解决了瓷螺杆在覆釉时，因釉质流动性、粘性影响，釉会向内凹角处淤积造成螺杆在工作时不能顺利将果渣向下挤推，果渣在滤网筋和螺杆表面螺旋筋之间打滑，使出渣不畅的缺陷，进而保证了在陶瓷螺杆上覆釉时，螺杆筋仍然有利边结构，从而具有较好的榨汁效果。

附图说明

图1为本实用新型一种陶瓷螺杆结构示意图；

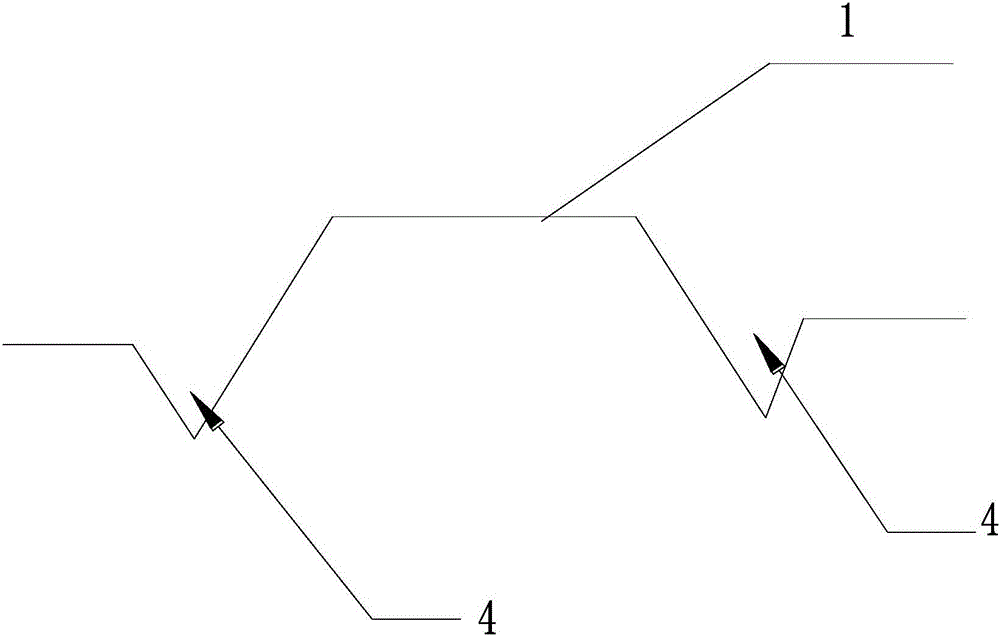

图2为本实用新型一种陶瓷螺杆截面示意图。

附图中，各标号所代表的部件列表如下：

1、陶瓷螺杆筋，2、陶瓷螺杆体，3、通孔，4、凹槽。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示，一种陶瓷螺杆，包括陶瓷螺杆体2及螺旋绕设在所述陶瓷螺杆体上的陶瓷螺杆筋1，所述陶瓷螺杆筋1的根部与所述陶瓷螺杆体2的连接处设置凹槽4。本实施例中采用陶瓷制成的螺杆，不仅耐磨，防染色，和果汁长时间接触，也不用担心卫生安全问题，且由于陶瓷螺杆筋的根部与所述陶瓷螺杆体的连接处设置凹槽，保证了在陶瓷螺杆上覆釉时，可以容纳釉质，从而实现陶瓷螺杆筋仍然有利边结构，进而保证具有较好的榨汁效果。

在一些具体实施例中，所述凹槽的截面为V字形。具体地，所述V字形的凹槽的槽深0.2-1mm。

更优选地，所述V字形的凹槽的两侧壁之间的夹角为20-60度。

在一些具体实施例中所述陶瓷螺杆筋的两侧根部均设有凹槽，可以有益效保证陶瓷螺杆上覆釉时，陶瓷螺杆筋仍然有利边结构。

具体地，所述凹槽沿着所述陶瓷螺杆筋的螺旋方向连续布置。

在具体实施过程中，还包括螺杆轴，所述螺杆轴穿设在所述螺杆体的轴线方向设置的通孔3中。

本实用新型一种榨汁机，包括榨汁杯及陶瓷螺杆，所述陶瓷螺杆位于所述榨汁杯内。

本实用新型有效解决了瓷螺杆在覆釉时，因釉质流动性、粘性影响，釉会向内凹角处淤积造成螺杆在工作时不能顺利将果渣向下挤推，果渣在滤网筋和螺杆表面螺旋筋之间打滑，使出渣不畅的缺陷，进而保证了在陶瓷螺杆上覆釉时，螺杆筋仍然有利边结构，从而具有较好的榨汁效果。

在本实用新型的描述中，需要理解的是，术语“根部”、“深度”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
