分体式奶泡壶的制作方法

本实用新型涉及小型家用电器技术领域，更具体地说，是涉及一种分体式奶泡壶。

背景技术：

随着生活水平的提高，对饮品的加热、搅拌需求越来越高，特别是咖啡消费的不断攀升，使奶泡的需求越来越多。目前，市面上的奶泡机都是采用连体式的居多，奶杯、电机和控制部分连在一起，清洗不方便。目前也有分体式奶泡机技术公开，如2012年7月4日公开的、申请号为201120313912.6的中国实用新型专利分开一种分体式的奶泡机，它由壳体、奶杯体、搅拌器组成，在奶杯体上还设有杯盖，奶杯体包括奶杯容器、奶杯容器下的本体座，搅拌驱动装置与搅拌器在奶杯体底面分隔开，温度控制系统在奶杯容器与本体座为分体式连接。但是，现有的分体式奶泡机的温度控制系统均在电器腔内设置，感温效果不理想。

技术实现要素：

本实用新型要解决的技术问题在于，提供一种温度传感系统结构合理、能够实现精确奶温控制的分体式奶泡壶，以克服现有技术的不足。

本实用新型解决其技术问题所采用的技术方案是：分体式奶泡壶，包括底座和打奶杯，打奶杯内设置搅拌头，底座内设置发热盘、控制器、驱动电机，打奶杯内的搅拌头通过磁感应间接由驱动电机驱动，所述发热盘上设置NTC孔，所述NTC孔内设置NTC探头，所述NTC探头用于感应打奶杯内的奶温并可向控制器发送温度信号。

所述奶杯内设置带磁体的搅拌头，所述底座内设置主动磁头，所述主动磁头由驱动电机驱动绕电机轴旋转，主动磁头旋转驱动打奶杯内的搅拌头旋转打奶。

所述NTC孔上安装有密封圈，所述NTC探头从密封圈的中心伸出。

所述NTC探头的感温端抵靠在打奶杯底壁上。

所述NTC探头设有环形卡槽，所述密封圈包括卡夹端头、弹性部、固定端，所述弹性部连接卡夹端头与固定端，所述卡夹端头卡插在NTC探头的环形卡槽内，所述固定端连接NTC孔。

本实用新型的有益效果如下：

本实用新型在发热盘上设置NTC孔，NTC孔内安装密封圈和NTC探头，NTC探头可感应打奶杯内的奶温并向控制器发送温度信号。NTC探头直接抵压在打奶杯底壁上，有助于实现奶温的精确控制。

附图说明

图1为本实用新型分体式奶泡壶结构剖示图。

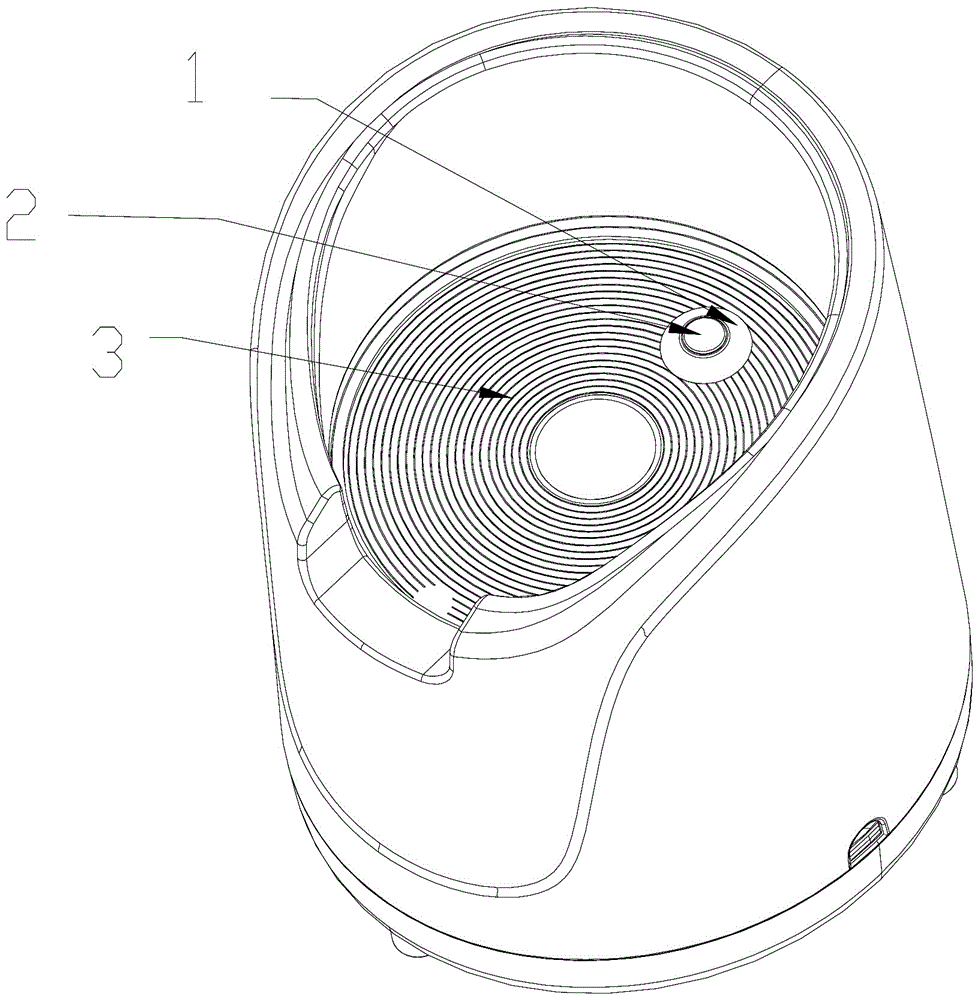

图2为本实用新型分体式奶泡壶的NTC探头装配结构示意图。

图3是图1的A部放大图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

如图1-3所示，本实用新型的分体式奶泡壶包括底座4和打奶杯，打奶杯内设置带磁体的搅拌头，底座内设置发热盘3、控制器、驱动电机，打奶杯内的搅拌头通过磁感应间接由驱动电机驱动，具体而言，是在底座内设置有主动磁头，主动磁头由驱动电机驱动绕电机轴旋转，当主动磁头旋转时，搅拌头上的磁体会跟随主动磁头转动，从而驱动打奶杯内的搅拌头旋转打奶。发热盘3上设置NTC孔，所述NTC孔内设置NTC探头2，所述NTC探头用于感应打奶杯内的奶温并可向控制器发送温度信号。

所述NTC孔上安装有密封圈1，所述NTC探头从密封圈的中心伸出。NTC探头的感温端抵靠在打奶杯底壁上从而使控制器所接收的温度数据真实反映打奶杯内的奶温。

所述NTC探头设有环形卡槽21，所述密封圈包括卡夹端头11、弹性部12、固定端13，所述弹性部12连接卡夹端头11与固定端13，卡夹端头卡插在NTC探头的环形卡槽内，固定端连接NTC孔3。弹性部12可以支持NTC探头作轻微的上下移动，使NTC探头可适应性地接触打奶杯的底部。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员应当理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同替换所限定，在未经创造性劳动所作的改进等，均应包含在本实用新型的保护范围之内。
