一种汽车用吸尘器的制作方法

本实用新型涉及一种吸尘器，具体涉及一种汽车用吸尘器，属于车用小家电技术领域。

背景技术：

吸尘器是一种家电，进入了千家万户，吸尘器可以吸除地上的灰尘，保持地面干净，其不足是现有的吸尘器一般体积太大，携带不方便，不适合放在汽车上吸尘，吸除汽车地毯或座位上的灰尘，并且在这些灰尘中往往含有大量的细菌,灰尘最大的影响是它带着许多细菌病毒和虫卵到处飞扬，传播疾病，影响人们的正常生活和工作，诱发人类呼吸道疾病等，为此，我们提出一种汽车用吸尘器。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种汽车用吸尘器，由于吸尘器内部设有负离子器，能够有效的消灭吸尘过程中尘土中存在的细菌和病毒，有效避免了对车内空气的二次污染，起到净化车内空气的作用，同时，负离子产生的负离子能使人精力旺盛，消除疲劳和倦怠，提高工作效率，改善睡眠，消除神经衰弱，降低疾病发病率，预防感冒和呼吸道疾病，改善心、脑血管疾病的症状，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种汽车用吸尘器，包括壳体、负离子器、电机、可充电电池、过滤罩和透明集尘罩，所述壳体一端可拆卸连接有透明集尘罩，所述壳体内部设有电机以及设置在电机一端的扇叶，所述扇叶固定设置在电机的转轴上，所述电机一端设有负离子器以及设置在电机另一端的过滤棉，所述过滤棉一侧设有过滤罩，所述过滤罩与壳体可拆卸连接，所述负离子器底部设有可充电电池，所述壳体顶部固定设有吸尘开关以及设置在吸尘开关一侧的集尘开关，所述电机、可充电电池和负离子器均与吸尘开关电性连接。

作为本实用新型的一种优选技术方案，所述壳体位于负离子器的位置开有出气口。

作为本实用新型的一种优选技术方案，所述壳体位于可充电电池的位置开有散热窗。

作为本实用新型的一种优选技术方案，所述壳体尾端形成提手。

作为本实用新型的一种优选技术方案，所述透明集尘罩顶端设有吸尘口。

本实用新型所达到的有益效果是：一种汽车用吸尘器，由于吸尘器内部设有负离子器，能够有效的消灭吸尘过程中尘土中存在的细菌和病毒，有效避免了对车内空气的二次污染，起到净化车内空气的作用，同时，负离子产生的负离子能使人精力旺盛，消除疲劳和倦怠，提高工作效率，改善睡眠，消除神经衰弱，降低疾病发病率，预防感冒和呼吸道疾病，改善心、脑血管疾病的症状，另外，该吸尘器结构简单，便于使用，能够快速清除车内的灰尘。

附图说明

图1是本实用新型实施例所述的一种汽车用吸尘器整体图；

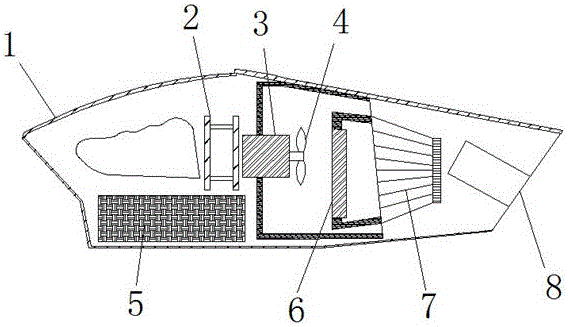

图2是本实用新型实施例所述的一种汽车用吸尘器内部结构示意图；

附图标记说明：1-壳体；2-负离子器；3-电机；4-扇叶；5-可充电电池；6-过滤棉；7-过滤罩；8-吸尘口；9-吸尘开关；10-集尘开关；11-透明集尘罩；12-提手；13-散热窗；14-出气口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种汽车用吸尘器，包括壳体1、负离子器2、电机3、可充电电池5、过滤罩7和透明集尘罩11，所述壳体1一端可拆卸连接有透明集尘罩11，所述壳体1内部设有电机3以及设置在电机3一端的扇叶4，所述扇叶4固定设置在电机3的转轴上，所述电机3一端设有负离子器2以及设置在电机3另一端的过滤棉6，所述过滤棉6一侧设有过滤罩7，所述过滤罩7与壳体1可拆卸连接，所述负离子器2底部设有可充电电池5，所述壳体1顶部固定设有吸尘开关9以及设置在吸尘开关9一侧的集尘开关10，所述电机3、可充电电池5和负离子器2均与吸尘开关9电性连接。

所述壳体1位于负离子器2的位置开有出气口14，释放出洁净的空气，净化车内空气，所述壳体1位于可充电电池5的位置开有散热窗13，提高可充电电池5的散热性，延长可充电电池5的使用寿命，所述壳体1尾端形成提手12，便于拿取，所述透明集尘罩11顶端设有吸尘口8。

需要说明的是，本实用新型为一种汽车用吸尘器，工作时，通过集尘开关10控制电机3进行工作，把吸尘口8对准要清理的位置，灰尘即可从吸尘口8进入透明集尘罩11内部，同时灰尘被过滤罩7和过滤棉6过滤下来，空气经过负离子器2杀菌消毒后由出气口14排出，由于吸尘器内部设有负离子器2，能够有效的消灭吸尘过程中尘土中存在的细菌和病毒，有效避免了对车内空气的二次污染，起到净化车内空气的作用。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作出任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
