一种地面吸尘装置的制作方法

本实用新型涉及吸尘器技术领域，具体涉及一种地面吸尘装置。

背景技术：

目前，小型吸尘车在厂区或路面的清扫中只是在吸尘车一端设有吸头，只能对吸尘车前方的区域进行吸尘，对角落等狭小的空间没办法进行吸尘，还需要通过人工进行清理，增加工作强度，且效率低。

技术实现要素：

本实用新型的目的就是针对目前，小型吸尘车在厂区或路面的清扫中只是在吸尘车一端设有吸头，只能对吸尘车前方的区域进行吸尘，对角落等狭小的空间没办法进行吸尘，还需要通过人工进行清理，增加工作强度，且效率低之不足，而提供一种地面吸尘装置。

本实用新型包括箱体、一组滤筒、风机、A吸头、B吸头、收尘盒和手柄，箱体顶部开有出气口，箱体一端开有一对进气口，且箱体的一对进气口上分别设有阀门，一组滤筒和收尘盒分别安装在箱体内，且收尘盒位于一组滤筒下方，风机安装在箱体顶部，且风机的进气口和箱体的出气口相通，A吸头的出气口通过管道与其中一个阀门的进气口相通， B吸头的出气口与手柄的进气口相通，手柄的出气口通过管道与另一个阀门的进气口相通。

所述A吸头和B吸头上分别设有密封胶条。

所述A吸头和B吸头两端分别设有滚轮。

它还有一组行走轮，一组行走轮分别安装在箱体底部。

它还有一对平衡杆，一对平衡杆的一端分别连接在A吸头的两端，一对平衡杆的另一端分别与箱体铰接。

所述一组滤筒与箱体的进气口之间设有防护网。

所述与A吸头和B吸头连接的管道为伸缩软管。

它还有用于给风机供电的蓄电池，蓄电池安装在箱体上。

本实用新型优点是：它含有两个吸头，一个固定吸头一个活动吸头，活动吸头可以通过手柄随意控制方向，对侧面、角落等狭小地方进行除尘，可以通过关闭阀门来单独控制其中一个吸头工作，避免空吸造成浪费。

附 图 说 明

图1是本实用新型结构示意图。

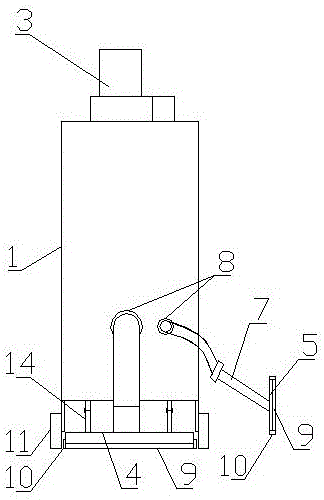

图2是本实用新侧面结构示意图。

具体实施方式

如图1、2所示，本实用新型包括箱体1、一组滤筒2、风机3、A吸头4、B吸头5、收尘盒6和手柄7，箱体1顶部开有出气口，箱体1一端开有一对进气口，且箱体1的一对进气口上分别设有阀门8，一组滤筒2和收尘盒6分别安装在箱体1内，且收尘盒6位于一组滤筒2下方，风机3安装在箱体1顶部，且风机3的进气口和箱体1的出气口相通，A吸头4的出气口通过管道与其中一个阀门8的进气口相通， B吸头5的出气口与手柄7的进气口相通，手柄7的出气口通过管道与另一个阀门8的进气口相通。

所述A吸头4和B吸头5上分别设有密封胶条9。

所述A吸头4和B吸头5两端分别设有滚轮10。

它还有一组行走轮11，一组行走轮11分别安装在箱体1底部。

它还有一对平衡杆14，一对平衡杆14的一端分别连接在A吸头4的两端，一对平衡杆14的另一端分别与箱体1铰接。

所述一组滤筒2与箱体1的进气口之间设有防护网12。

所述与A吸头4和B吸头5连接的管道为伸缩软管。

它还有用于给风机3供电的蓄电池13，蓄电池13安装在箱体1上。

工作方式原理：工作前根据需要只打开与A吸头4对应的阀门8，启动风机3，路面的灰尘通过A吸头4被吸进到箱体1内，灰尘和杂物被吸附到一组滤筒2，关闭风机3后，一组滤筒2上的杂物会落入到收尘盒6中，灰尘通过拍打一组滤筒2使其落到收尘盒6中。只打开与B吸头5对应的阀门8，A吸头4不工作，工作人员可以通过手柄7自由控制B吸头5在各个侧面进行吸尘。还可以同时打开两个阀门8，A吸头4和B吸头5同时工作，A吸头4沿着前进的方向进行地面吸尘，工人操控手柄7自由控制B吸头5在其他侧面进行自由吸尘，使吸尘没有死角。

密封胶条9使A吸头4和B吸头5在与地面接触时形成相对密闭空间，增加对A吸头4和B吸头5下方杂物的吸附力，使吸尘更彻底。

A吸头4和B吸头5两端分别设有滚轮10，方便A吸头4和B吸头5在地面上移动，同时保持A吸头4和B吸头5与地面的间距，避免与地面硬摩擦磨损吸头和密封胶条9。

一组行走轮11分别安装在箱体1底部，前端两个行走轮11是固定的，只能滚动不能旋转，尾端一个可以360°转动，方便对吸尘车进行方向的控制。

一对平衡杆14让A吸头4保持与箱体1平行。

一组滤筒2与箱体1的进气口之间设有防护网12，在A吸头4和B吸头5吸进大颗粒的硬物时，被防护网12挡住后直接落入到收尘盒6中，由于吸力大，避免硬物击打滤筒2，对滤筒2造成损坏。

A吸头4和B吸头5连接的管道为伸缩软管，方便A吸头4和B吸头5能够伸缩自如。

在室内通常用一根很长的电源线为移动的吸尘装置供电，蓄电池13可以对风机3进行供电，使吸尘更加自由，同时还能到户外没有电源的情况下对风机3进行供电。
