一种节省桌面空间的泡茶器的制作方法

本实用新型涉及泡茶设备技术领域，具体为一种节省桌面空间的泡茶器。

背景技术：

茶是一种绿色饮料，中国是茶的故乡，也是茶文化的发源地。中国茶的发现和利用已有四五千年历史，且长盛不衰，传遍全球。茶是中华民族的举国之饮，发于神农，闻于鲁周公，兴于唐朝，盛于宋代，普及于明清之时。中国茶文化糅合佛、儒和道诸派思想，独成一体，是中国文化中的一朵奇葩！中国茶区辽阔，茶区划分采取3个级别，即一级茶区（以西南、江南地区为表），二级茶区（以西北、江北），三级茶区（以华南地区为代表）。同时，茶也已成为全世界最大众化、最受欢迎、最有益于身心健康的绿色饮料。泡茶需要泡茶器，将开水和茶叶同时放置到泡茶罐即可，目前，市场上的泡茶器泡茶罐和茶杯大部分都是分开的，从而需要将泡茶罐和茶杯都放置到桌面上，从而导致泡茶罐和茶杯占用桌面上的空间，导致桌面上的空间变小。

技术实现要素：

本实用新型的目的在于提供一种节省桌面空间的泡茶器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种节省桌面空间的泡茶器，包括第一茶杯，所述第一茶杯的内部套接有第一卡块，所述第一卡块的上表面固定连接有第一连接块，所述第一连接块的上表面开设有卡槽，且卡槽内套接有第二卡块，所述第二卡块的上表面固定连接有泡茶罐，所述泡茶罐的正面固定连接有导流管，所述泡茶罐正面对应导流管的位置开设有流水孔，所述泡茶罐的背面固定连接有第一把手，所述泡茶罐的侧面固定连接有防滑块，所述泡茶罐的内部套接有第三卡块，所述第三卡块的上表面固定连接有罐盖，所述罐盖的上表面固定连接有第一凸块，所述第一凸块的上表面固定连接有第二凸块，所述第二凸块的上表面固定连接有第二把手，所述罐盖的侧面套接有第二茶杯，所述第一凸块的侧面套接有第三茶杯，所述第二凸块的侧面套接有第四茶杯，所述第四茶杯位于第三茶杯内，所述第三茶杯位于第二茶杯内。

优选的，所述第二茶杯的表面设置有第一防滑纹。

优选的，所述第三茶杯的表面设置有第二防滑纹。

优选的，所述第四茶杯的表面设置有第三防滑纹。

优选的，所述第一凸块的上表面开设有散热孔。

与现有技术相比，本实用新型的有益效果是：该节省桌面空间的泡茶器，通过设置泡茶罐、罐盖和第一凸块，使第二茶杯、第三茶杯和第四茶杯分别放置到泡茶罐、罐盖和第一凸块上，并且第四茶杯位于第三茶杯内，第三茶杯位于第二茶杯内，从而使泡茶罐和第二茶杯、第三茶杯和第四茶杯组合在一起，从而不需要将泡茶罐和茶杯分开放置到桌面上，节省了桌面上的空间，通过设置第一连接块和第一卡块，使第一茶杯和泡茶罐组合在一起，从而节省了桌面上的空间。

附图说明

图1为本实用新型正视图的剖面结构示意图；

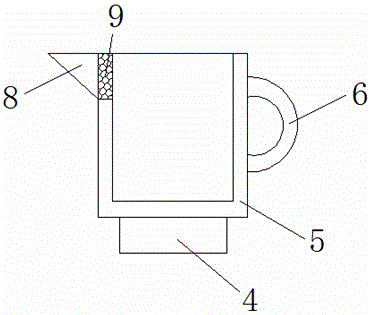

图2为本实用新型泡茶罐右视图的剖面结构示意图；

图3本实用新型罐盖俯视图的结构示意图；

图4为本实用新型第二茶杯正视图的结构示意图；

图5为本实用新型第三茶杯正视图的结构示意图；

图6为本实用新型第四茶杯正视图的结构示意图。

图中：1第一茶杯、2第一卡块、3第一连接块、4第二卡块、5泡茶罐、6第一把手、7防滑块、8导流管、9流水孔、10第三卡块、11罐盖、12第一凸块、13第二凸块、14第二把手、15第二茶杯、16第三茶杯、17第四茶杯、18第一防滑纹、19第二防滑纹、20散热孔、21第三防滑纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供一种技术方案：一种节省桌面空间的泡茶器，包括第一茶杯1，通过设置第一茶杯1，使第一茶杯1既可以取下来盛茶水，也可以当作泡茶罐5的底座，从而使第一茶杯1和泡茶罐5组合在一起，节省了桌面上的空间，第一茶杯1的内部套接有第一卡块2，第一卡块2的上表面固定连接有第一连接块3，第一连接块3的上表面开设有卡槽，且卡槽内套接有第二卡块4，通过设置第一卡块2、第一连接块3和第二卡块4，使泡茶罐5和第一茶杯1的连接更加方便，第二卡块4的上表面固定连接有泡茶罐5，通过设置泡茶罐5，使茶叶和开水的放置更加方便，泡茶罐5的正面固定连接有导流管8，通过设置导流管8，使茶水倒入茶杯更加方便，泡茶罐5正面对应导流管8的位置开设有流水孔9，通过设置流水孔9，使茶水从流水孔9内流出，并能阻止茶叶流出，泡茶罐5的背面固定连接有第一把手6，通过设置第一把手6，使泡茶罐5的移动更加方便，泡茶罐5的侧面固定连接有防滑块7，通过设置防滑块7，使泡茶罐5移动时不易滑落，泡茶罐5的内部套接有第三卡块10，通过设置第三卡块10，使罐盖11与泡茶罐5的连接效果更好，第三卡块10的上表面固定连接有罐盖11，罐盖11的上表面固定连接有第一凸块12，通过设置第一凸块12，使第三茶杯16的杯口卡接到第一凸块12上，使第三茶杯16不易晃动，第一凸块12的上表面开设有散热孔20，通过设置散热孔20，使茶水的散热效果更好，第一凸块12的上表面固定连接有第二凸块13，第二凸块13的上表面固定连接有第二把手14，通过设置第二把手14，使罐盖11的打开和闭合更加方便，罐盖11的侧面套接有第二茶杯15，第二茶杯15的表面设置有第一防滑纹18，通过设置第一防滑纹18，使第二茶杯15与第三茶杯16之间产生摩擦，使第二茶杯15与第三茶杯16之间更稳定，不易晃动，第一凸块12的侧面套接有第三茶杯16，第三茶杯16的表面设置有第二防滑纹19，通过设置第二防滑纹19，使第三茶杯16与第四茶杯17之间产生摩擦，使第三茶杯16与第四茶杯17之间更稳定，不易晃动，第二凸块13的侧面套接有第四茶杯17，第四茶杯17的表面设置有第三防滑纹21，第四茶杯17位于第三茶杯16内，第三茶杯16位于第二茶杯15内。

工作原理：当节省桌面空间的泡茶器使用时，当需要喝茶时，首先将第四茶杯17取下来放置到桌子上，再将第三茶杯16取下来放置到桌子上，最后再将第二茶杯15取下来放置到桌子上，用手握住第一把手6将泡茶罐5内的茶倒入第二茶杯15、第三茶杯16和第四茶杯17即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
