本实用新型涉及建筑部件领域,特别是一种多层窄边框推拉式玻璃窗。
背景技术:
窗户,在建筑学上是指墙或屋顶上建造的洞口,用以使光线或空气进入室内。
现代的窗户的窗由窗框、玻璃和活动构件(铰链、执手、滑轮等)三部分组成。
目前世界上的窗户多为推拉式玻璃窗,边框厚,开启面积也不是很大,对于整个推拉式玻璃窗的覆盖区域,不能全部打开。
技术实现要素:
针对现有技术存在的问题,本实用新型的发明目的在于提供一种扩大开启面积和通气面积、能够全部打开推拉式玻璃窗覆盖区域、使用寿命更长的多层窄边框推拉式玻璃窗。
为了实现上述目的,本实用新型采用的技术方案为:
一种多层窄边框推拉式玻璃窗,其包括:
主框,所述主框上侧和/或下侧设置有轨道;
从框,所述从框配合在所述主框内并能够沿所述轨道移动,所述从框数量为两个以上,从框上均设置有限位装置使相邻从框在相对滑动的情况下不会分离,从框中部设置有遮挡装置;
收纳部,所述收纳部设置于所述主框外部,并连接所述轨道,所述从框能够沿所述轨道移动至所述收纳部内。
设置了所述收纳部,使从框在主框内滑动时,能够滑入所述收纳部,可以使原本推拉式玻璃窗覆盖区域的覆盖区域被全部打开,扩大开启面积和通气面积,同时收纳部的设置也对从框起到很好的保护作用,使用寿命更长。
作为本实用新型的优选方案,所述从框滑动地配合在所述轨道内,滑动配合能够使从框的移动更稳定,增加用户体验。
作为本实用新型的优选方案,所述主框上侧和下侧均设置有轨道,所述从框底部安装有滑轮,所述滑轮配合在所述轨道内,滑轮和滑轨配合的方式,使从框的移动更稳定。
作为本实用新型的优选方案,所述轨道为直线轨道,且位于主框上侧和下侧的轨道均水平设置,且相互平行,结构更合理。
作为本实用新型的优选方案,所述从框数量等于或大于三个,使收纳部的设置面积可以更小,即可满足收纳所有从框的职能,节约空间。
作为本实用新型的优选方案,所述限位装置为挡块,单个的所述从框两侧均设置有该挡块,从框一侧的挡块配合在其相邻从框的两个挡块之间,并被该两个挡块限制其滑动范围,结构简单易加工,成本更低。
作为本实用新型的优选方案,所述遮挡装置为玻璃。
作为本实用新型的优选方案,所述遮挡装置为网格构件。
作为本实用新型的优选方案,所述从框沿所述轨道伸展后,离所述收纳部最远的从框与所述主框的侧面配合,且该从框上设置有把手,方便使用者对从框的拉动。
作为本实用新型的优选方案,若干所述从框依次叠加设置,并形成阶梯状排布,位于最外两侧的两个从框中,一个与所述收纳部连接且其一侧挡块配合在收纳部内并被限位在收纳部内移动,另一个则能够与主框上位于收纳部相对的一侧配合并锁定和该侧主框的连接。
本实用新型的有益效果是:
扩大开启面积和通气面积、能够全部打开推拉式玻璃窗覆盖区域、使用寿命更长。
附图说明
图1是本实用新型的展开状态正视图;

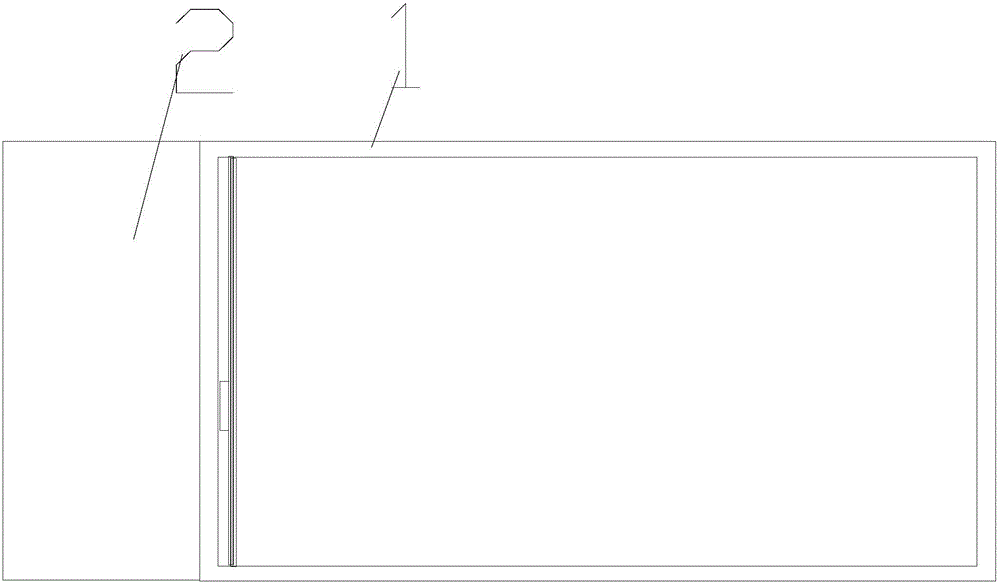

图2是本实用新型的收纳状态正视图;
图3是本实用新型的从框俯视图;
图4是本实用新型的从框侧视图;
图中标记:1-主框,2-收纳部,3-从框,4-滑轮,5-玻璃,6-挡块,7-把手。
具体实施方式
下面结合实施例及具体实施方式对本实用新型作进一步的详细描述。但不应将此理解为本实用新型上述主题的范围仅限于以下的实施例,凡基于本实用新型的
技术实现要素:
所实现的技术均属于本实用新型的范围。
实施例1
如图1-4,一种多层窄边框推拉式玻璃5窗,其包括展开状态和收纳状态,其包括:
主框1,所述主框1上侧和下侧设置有轨道(所述轨道为直线轨道,且位于主框1上侧和下侧的轨道均水平设置,且相互平行);
从框3,所述从框3滑动地配合在所述主框1内并能够沿所述轨道移动(所述主框1上侧和下侧均设置有轨道,所述从框3底部安装有滑轮4,所述滑轮4配合在所述轨道内),所述从框3数量为两个以上,从框3上均设置有限位装置使相邻从框3在相对滑动的情况下不会分离,从框3中部设置有遮挡装置(所述遮挡装置为玻璃5);
收纳部2,所述收纳部2设置于所述主框1外部,并连接所述轨道,所述从框3能够沿所述轨道移动至所述收纳部2内。
所述从框3数量也可等于或大于三个(本实施例中为四个)。
如图3、4,本实施例中,所述限位装置为挡块6,单个的所述从框3两侧均设置有该挡块6,从框3一侧的挡块6配合在其相邻从框3的两个挡块6之间,并被该两个挡块6限制其滑动范围,所述从框3沿所述轨道伸展后,离所述收纳部2最远的从框3与所述主框1的侧面配合,且该从框3上设置有把手7,若干所述从框3依次叠加设置,并形成阶梯状排布,位于最外两侧的两个从框3中,一个与所述收纳部2连接且其一侧挡块6配合在收纳部2内并被限位在收纳部2内移动,另一个则能够与主框1上位于收纳部2相对的一侧配合并锁定和该侧主框1的连接。
实施例2
本实施例中,和实施例1不同之处在于,所述遮挡装置为网格构件。
