多功能口杯的制作方法

本实用新型涉及一种生活用品，具体涉及多功能口杯，属于生活技术领域。

背景技术：

随着人们的生活水平不断提高，口杯给人们的帮助越来越大，市场上的口杯也各种各样，确实给人们带来方便。

但是现有的口杯功能比较单一，既不能对热水进行保温，也不能给杯内的热水进行冷却，由此也给人们的生活带来很多不便，为此，我们提出多功能口杯。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供多功能口杯，当需要热水时，在微控制器的作用下，第一电池和加热开关连通，当按下加热开关时，便可以将加热丝的电源接通，这时加热丝就可以给多功能口杯内的水进行加热或保温，当需要凉茶而杯子内的水又特别热时，可以按下杯盖上的制冷开关，制冷开关在第二电池和微控制器的作用下可以启动微型制冷装置，微型制冷装置产生的凉气通过冷气管可以到达杯子内部，便可以对热水进行冷却，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供多功能口杯，包括杯体外壳和杯盖，所述杯体外壳一侧设有手柄，所述手柄内部设有第一电池和微控制器，所述杯体外壳另一侧设有杯耳，所述杯耳通过流水孔和内壁密封连接，所述内壁和杯体外壳之间设有保温层，所述保温层内均匀的敷设有加热丝，所述加热丝与位于手柄上的加热开关电性连接，所述杯盖上设有制冷开关和连接体，所述连接体上设有冷气出口，所述杯盖内部设有第二电池和微型制冷装置，且微型制冷装置和制冷开关电性连接，所述微型制冷装置一端设有冷气管，所述冷气管一端与冷气出口紧密连接。

作为本实用新型的一种优选技术方案，所述连接体上设有外螺纹，且连接体与设有内螺纹的内壁螺纹连接。

作为本实用新型的一种优选技术方案，所述保温层为相变储能层。

作为本实用新型的一种优选技术方案，所述杯体外壳和内壁由不锈钢制成，所述加热丝由钨丝类制成。

作为本实用新型的一种优选技术方案，所述第一电池通过微控制器与加热开关电性连接，所述第二电池通过微控制器与制冷开关电性连接。

作为本实用新型的一种优选技术方案，所述杯耳内部为中空结构，且杯耳上端设有开口。

本实用新型所达到的有益效果是：多功能口杯，在微控制器的作用下，第一电池和加热开关连通，当按下加热开关时，便可以将加热丝的电源接通，这时加热丝就可以给多功能口杯内的水进行加热或保温，当需要凉茶而杯子内的水又特别热时，可以按下杯盖上的制冷开关，制冷开关在第二电池和微控制器的作用下可以启动微型制冷装置，微型制冷装置产生的凉气通过冷气管可以到达杯子内部，便可以对热水进行冷却。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的多功能口杯整体结构示意图；

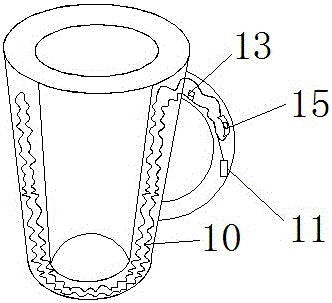

图2是本实用新型实施例所述的多功能口杯加热丝分布连接示意图；

图3是本实用新型实施例所述的多功能口杯杯盖结构示意图；

图中标号：1、杯体外壳；2、杯盖；3、手柄；4、内壁；5、保温层；6、连接体；7、杯耳；8、流水孔；9、微型制冷装置；10、加热丝；11、微控制器；12、冷气管；13、第一电池；14、第二电池；15、加热开关；16、制冷开关；17、冷气出口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型多功能口杯，包括杯体外壳1和杯盖2，所述杯体外壳1一侧设有手柄3，所述手柄3内设有第一电池13和微控制器11，所述杯体外壳1另一侧设有杯耳7，所述杯耳7通过流水孔8和内壁4密封连接，所述内壁4和杯体外壳1之间设有保温层5，所述保温层5内均匀的敷设有加热丝10，所述加热丝10与位于手柄3上的加热开关15电性连接，所述杯盖2上设有制冷开关16和连接体6，所述连接体6上设有冷气出口17，所述杯盖2内部设有第二电池14和微型制冷装置9，且微型制冷装置9和制冷开关16电性连接，所述微型制冷装置9一端设有冷气管12，所述冷气管12一端与冷气出口17紧密连接。

所述连接体6上设有外螺纹，且连接体6与设有内螺纹的内壁4螺纹连接，可以使杯盖2和内壁4连接的更加紧密而不漏水，所述保温层5为相变储能层，可以最大限度的储存热量，所述杯体外壳1和内壁4由不锈钢制成，所述加热丝10由钨丝类制成，可以增加杯体外壳1的牢固性，也可以提高加热丝10的使用寿命，所述第一电池13通过微控制器11与加热开关15电性连接，所述第二电池14通过微控制器11与制冷开关16电性连接，所述杯耳7内部为中空结构，且杯耳7上端设有开口，可以方便人们在不打开杯盖2的情况下，进行饮水。

需要说明的是，本实用新型为多功能口杯，工作时，在微控制器的作用下，第一电池和加热开关连通，当按下加热开关时，便可以将加热丝的电源接通，这时加热丝就可以给多功能口杯内的水进行加热或保温，当需要凉茶而杯子内的水又特别热时，可以按下杯盖上的制冷开关，制冷开关在第二电池和微控制器的作用下可以启动微型制冷装置，微型制冷装置产生的凉气通过冷气管可以到达杯子内部，便可以对热水进行冷却。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
