一种便于拆卸的窗户结构的制作方法

本实用新型涉及建筑技术领域，更具体地说，涉及一种便于拆卸的窗户结构。

背景技术：

在中国建筑市场上推拉窗非常普遍，推拉窗采用装有滑轮的窗扇在窗框上的轨道滑行，这种窗的优点是窗无论在开关状态下均不占用额外的空间，构造也较为简单。但是在清洗窗户外部时不易擦洗而且有安全隐患，一般情况下，在窗架主体内设有一轨道，轨道供窗户装入做移动，为避免窗户脱离轨道设一较高的轨道侧板，要将窗户拆卸时，需要先将窗户往上提，以致窗户能够越过轨道侧板，才能拆离窗户，在实际使用中，拆窗户很耗费体力，也存在安全问题，有较大改进空间。

技术实现要素：

本实用新型提供一种便于拆卸的窗户结构，其主要目的在于克服现有推拉窗户拆卸清洗不够方便的缺陷。

为解决上述技术问题，本实用新型采用如下技术方案：

一种便于拆卸的窗户结构，其包括一窗架主体以及一控制单元，所述窗架主体的底端设有一轨道板，所述轨道板包括一底板以及两个侧板，其中一边的侧板包括一可动边和一固定边，所述控制单元装设在所述窗架主体的底部，一端穿过所述固定边并连接在所述可动边上，通过转动所述控制单元使所述可动边在所述固定边之间转动。

优选地，所述轨道板的侧板分别由所述底板向上延伸而成，所述侧板与所述底板共同围出一滑轨。

优选地，所述侧板的可动边上还设有一活动键。

优选地，所述侧板的固定边设有与所述活动键相对应的一卡合孔。

优选地，所述控制单元为一滚杆。

优选地，所述控制单元的另一端设有一控把，手持所述控把旋转所述控制单元的同时，所述轨道板的所述可动边将随之转动。

和现有技术相比，本实用新型产生的有益效果在于:

本实用新型结构简单、设计巧妙，通过设置一带控把的控制单元，使用者拆卸窗户时，手持控把旋转控制单元，可动边的活动键将向内伸缩，此时可动边将随之转动，当旋转到一个较大角度时，侧板产生一个缺口，稍用力提起窗户，便能从缺口将窗户取出，快捷省力，达到迅速拆卸窗户的效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图。

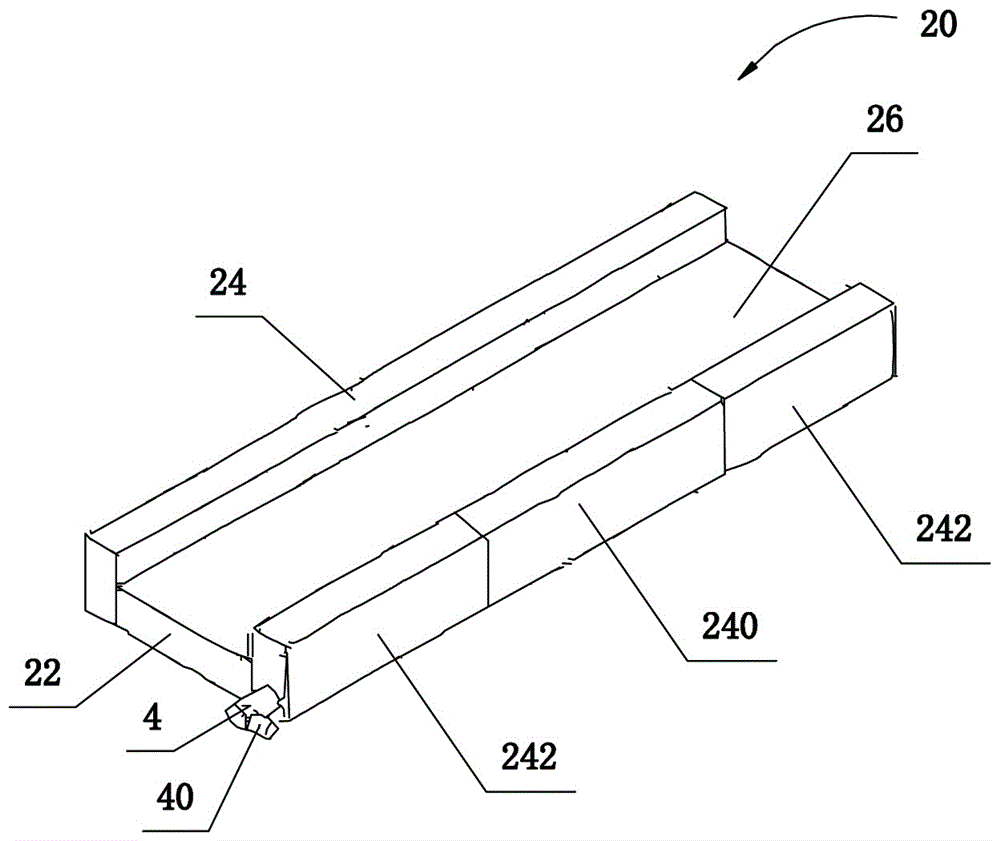

图2为本实用新型轨道板的结构示意图。

图3为本实用新型轨道板的剖面结构示意图。

图4为本实用新型的使用状态参考图。

图5为本实用新型可动边的结构示意图。

图6为本实用新型固定边的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参照图1、图2、图3、图4、图5和图6。一种便于拆卸的窗户结构，其结构包括：一窗架主体2以及一控制单元4。

所述窗架主体2的底端设有一轨道板20，所述轨道板20包括一底板22以及两个侧板24，所述侧板24分别由所述底板22向上延伸而成，所述侧板24与所述底板22共同围出一滑轨26，所述滑轨26用来置放窗户并且窗户可在所述轨道中滑动，其中一边的侧板24包括一可动边240和一固定边242，所述可动边240上还设有一活动键244。所述固定边242则设有与所述活动键244相对应的一卡合孔246。

所述控制单元4为一滚杆，装设在所述窗架主体2的底部，所述控制单元4的一端穿过所述固定边242并连接在所述可动边240上，通过转动所述控制单元4使所述可动边240在所述固定边242之间转动。所述控制单元4的另一端设有一控把40，手持所述控把40旋转所述控制单元4的同时，所述轨道板20的所述可动边240(活动侧板)将随之转动。当所述可动边240旋转到一个较大角度时，所述侧板24将产生一个缺口，所述缺口能够让窗户通过，如此一来，窗户很容易从所述窗架主体2上取出，达到快速拆卸窗户的效果。

参照图1、图2、图3、图4、图5和图6。当需要拆卸窗户时，使用者手持所述控把40旋转所述控制单元4，所述可动边240的所述活动键244在所述可动边240内做伸缩，此时所述轨道板20的所述可动边240(活动侧板)将随之转动。当将所述可动边240旋转到一个较大角度时，所述侧板24将产生一个缺口，使用者移动窗户到缺口附近，稍微用力提起窗户，便能从所述缺口将窗户取出，简单快捷，省时省力，达到快速拆卸窗户的效果。当需要安装窗户时，将窗户由缺口处放入，并在移动到所述通道16上，再次将所述可动边240转回原位，此时所述可动边240的所述活动键244将卡扣在所述固定边242的所述卡合孔246内，防止所述可动边240受外力作用，在所述侧板24的所述固定边242之间转动，导致窗户滑出轨道，造成危险。

所述控把、所述可动边的所述活动键以及所述固定边的所述卡合孔的工作原理为本领域内的公知常识，因此不对其结构及工作原理进行详细叙述。

以上对本实用新型所提供的一种便于拆卸的窗户结构进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
