一种能够展开和组合使用的多功能高柜结构的制作方法

本实用新型涉及家具技术领域，尤其涉及一种能够展开和组合使用的多功能高柜结构。

背景技术：

高柜是一种常见的家具，目前市面上已有各式各样的高柜，但大多数的高柜都为板式结构，其结构比较简单，功能比较单一，而现在许多消费者都喜欢结构新颖、可靠实用、美观大方的家具，现有的这些平板结构的较难以满足消费者需求。

另外，由于现有的高柜一般都是固定式结构，固定式结构的高柜扩展性能比较差，不能根据不同的用户需求和应用场合进行组合调整，其整体性能待于进一步提高。

技术实现要素：

为克服现有技术的不足，本实用新型提供了一种组合灵活，组合方式多样，美观实用的能够展开和组合使用的多功能高柜结构。

本实用新型为达到上述技术目的所采用的技术方案是：一种能够展开和组合使用的多功能高柜结构，包括一个开放式的固定高柜体，所述固定高柜体的顶部设有挂架，所述固定高柜体的中部设有搁板和置物抽屉，所述固定高柜体的一侧设有一个组合柜体，所述组合柜体中设有一个固定半边柜和一个活动半边柜，所述活动半边柜铰接在所述固定半边柜的侧面，所述固定半边柜和活动半边柜中都设有置物层板，所述活动半边柜的底部设有滚动支撑脚轮，所述活动半边柜折叠扣合在所述固定半边柜上时活动半边柜中的装饰面板与所述固定高柜体的前侧表面齐平，所述活动半边柜完全展开时活动半边柜的表面与所述固定半边柜的表面齐平，所述活动半边柜的装饰面板上设有一个内凹曲面造型的竖直拉手槽，所述竖直拉手槽的一侧设有一个实木拉手，所述实木拉手中设有一个卷曲状的拉手操作边，所述拉手操作边中的卷曲弧面由中央向两侧平滑延伸；高柜组合柜体中的活动半边柜能够根据需要折叠扣合在固定半边柜上，适合密封储藏物品，也能够完全展开称为置物展示架使用。

所述固定高柜体的置物抽屉处连接一个能够拆卸的、与固定高柜体正面垂直布置的吧台柜，所述吧台柜的宽度小于等于所述固定高柜体的宽度，所述吧台柜中设有实木支撑脚；吧台柜的两侧适合放置高脚凳，方便人们在吧台柜上品酒休闲。

所述固定高柜体的底部设有装饰支撑脚，所述装饰支撑脚中设有金属装饰板；金属装饰板的图案风格与高柜的风格相协调。

所述固定高柜体中的挂架包括玻璃酒杯挂架。

所述固定半边柜和活动半边柜的置物层板上设有适合存放酒瓶的实木档杆。

本实用新型固定高柜体和组合柜体适合存放酒类物品或其他休闲文化展示品，使高柜整体能够适合摆放高档物品，提升家具层次。

本实用新型的有益效果是：采用上述结构，通过设置一个固定高柜体和一个能够折叠、展开的组合柜体，组合柜体中的活动半边柜既能够与固定半边柜折叠扣合，也能够完全展开，活动半边柜折叠扣合其装饰面板上的装饰性竖直拉手槽和实木拉手与固定高柜体的造型相互协调，外立面美观大方，能够满足不同用户及应用场合的需求，固定高柜体的前面还可以组合设置一个能够拆卸的吧台柜，能够进一步扩展功能，并与固定高柜体和组合柜体形成一个稳固的支撑体，使高柜摆放更加稳定可靠。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。其中：

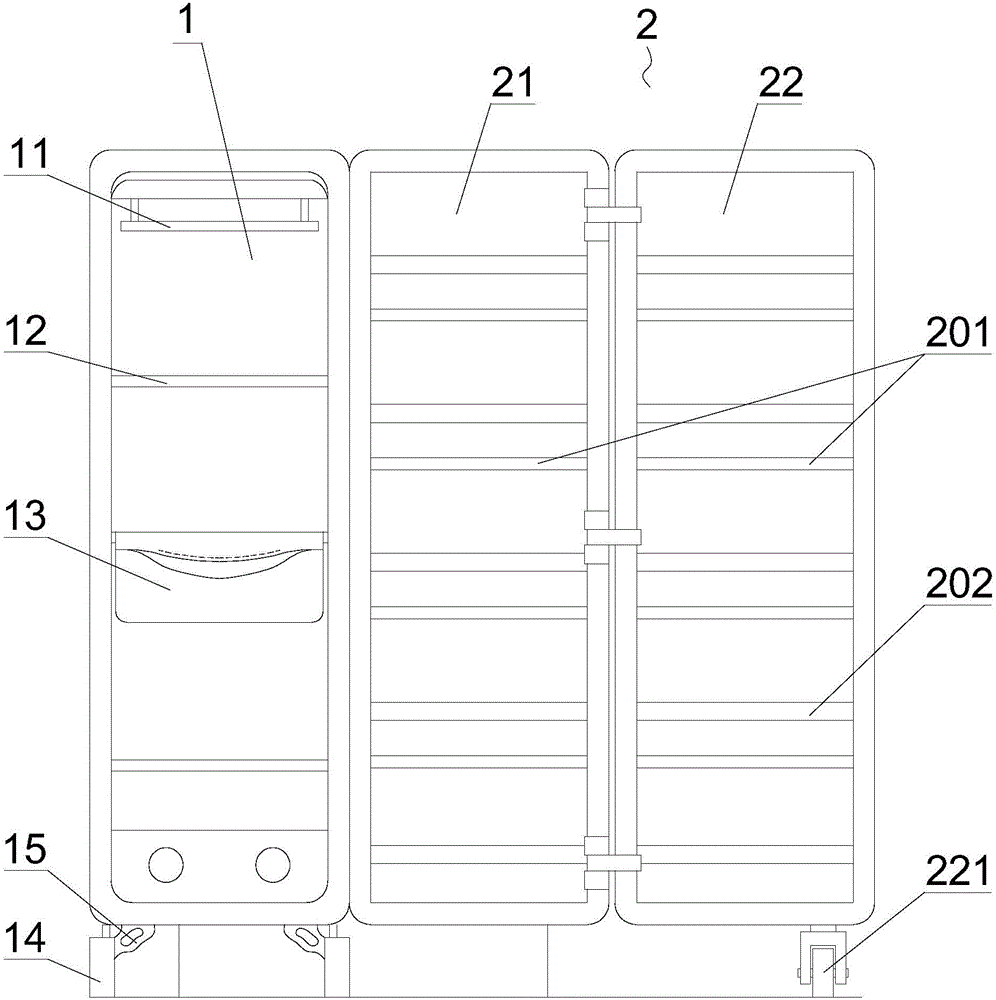

图1是本实用新型能够展开和组合使用的多功能高柜结构完全展开状态的结构示意图；

图2是本实用新型能够展开和组合使用的多功能高柜结构折叠扣合状态的结构示意图；

图3是本实用新型能够展开和组合使用的多功能高柜结构连接吧台柜后展开状态时的侧视示意图。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

请参阅图1及图2所示，本实用新型能够展开和组合使用的多功能高柜结构包括一个开放式的固定高柜体1，所述固定高柜体1的顶部设有挂架11，所述固定高柜体1的中部设有搁板12和置物抽屉13，所述固定高柜体1的一侧设有一个组合柜体2，所述组合柜体2中设有一个固定半边柜21和一个活动半边柜22，所述活动半边柜22铰接在所述固定半边柜21的侧面，所述固定半边柜21和活动半边柜22中都设有置物层板201，所述活动半边柜22的底部设有滚动支撑脚轮221，所述活动半边柜22折叠扣合在所述固定半边柜21上时活动半边柜22中的装饰面板222与所述固定高柜体1的前侧表面齐平，所述活动半边柜22完全展开时活动半边柜22的表面与所述固定半边柜21的表面齐平，所述活动半边柜22的装饰面板222上设有一个内凹曲面造型的竖直拉手槽2221，所述竖直拉手槽2221的一侧设有一个实木拉手223，所述实木拉手223中设有一个卷曲状的拉手操作边2231，所述拉手操作边2231中的卷曲弧面由中央向两侧平滑延伸。

请参阅图3所示，所述固定高柜体1的置物抽屉13处连接一个能够拆卸的、与固定高柜体1正面垂直布置的吧台柜3，所述吧台柜3的宽度小于等于所述固定高柜体1的宽度，所述吧台柜3中设有实木支撑脚31。

所述固定高柜体1的底部设有装饰支撑脚14，所述装饰支撑脚14中设有金属装饰板15。

所述固定高柜体1中的挂架11包括玻璃酒杯挂架。

所述固定半边柜21和活动半边柜22的置物层板201上设有适合存放酒瓶的实木档杆202。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
