一种柔纱帘布的制作方法

本实用新型涉及一种窗帘，特别涉及一种柔纱帘布。

背景技术：

柔纱帘布采用双层面料可调节光线,不占空间。它不仅集合了布和纱的优点为一身，而且集百叶帘,卷帘,罗马帘功能一体，欧式风格,双层面料,可错位调节局部光线,立体感强，当帘片拉开时可望户外景色而透入室内的光线柔和舒适，当帘片拉密时完全与户外隔绝，确保隐私，尽显柔纱帘布的简洁雅致。广泛适用于家居、酒店、餐厅、别墅、高档写字楼等场所。

公告号为CN2862893Y，公告日为2007年1月31日的中国专利《窗帘布结构》，该窗帘布主要包含有数个透光部及数个不透光部，该等透光部与该等不透光部交互等间距排列组接而成一预定长度的窗帘布，该窗帘布使用时环绕成一环状，其两侧并产生一重迭的作用，由控制该窗帘布两侧的透光部与该等不透光部间重迭的位置关系而使该窗帘有一开启闭合的作用，其使用上相当方便，且可使日照充分照入室内同时亦产生有一良好的遮蔽的效果。

上述实用新型环绕成一体状，通过透光部以及遮光部的重迭，实现对房间内日照效果的控制，使用方便，但是在使用过程中，由于透光部以及遮光部本身较软，在其发生移动的过程中易发生褶皱的现象，导致遮光以及透光效果的降低。

技术实现要素：

本实用新型的目的是提供一种不易褶皱的柔纱帘布。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种柔纱帘布，包括分别沿水平方向延伸透光部以及遮光部，所述透光部以及所述遮光部沿竖直方向间隔排列设置，所述遮光部靠近所述透光部的两侧分别设置有加强条，所述加强条凸出于所述遮光部。

通过采用上述技术方案，透光部和遮光部结合，在柔纱帘布使用时，当透光部和遮光部重叠，即实现遮光的作用，当透光部和遮光部分离，即实现透光的作用，通过改变透光部和遮光部之间的重叠面积，还可以改变透光的效果，从而适应不同的光纤需求。在遮光部的两侧设置的加强条可以提升柔纱帘布在水平方向的结构强度，柔纱帘布不易发生褶皱，从而提升了遮光或者透光的效果，而且还可以提升柔纱帘布的立体感，手感更佳。

本实用新型进一步设置为：所述加强条包括由涤纶纤维编织而成的基布层。

通过采用上述技术方案，涤纶纤维具有坚牢挺括的特点，不易发生褶皱的现象，从而提升柔纱帘布整体的平整度，提升了柔纱帘布的遮光和透光效果。

本实用新型进一步设置为：所述基布层弯折设置呈扁平状。

通过采用上述技术方案，扁平状的基布层对于空间的占用较少，方便了对柔纱帘布的安装，而且基布层的弯折处其水平方向的强度较高，基布层不易发生水平方向的弯曲，柔纱帘布不易发生褶皱。

本实用新型进一步设置为：位于所述遮光部一侧的加强条设置有至少两根，所述加强条之间由同一基布层形成。

通过采用上述技术方案，加强条设置有多根，降低了柔纱帘布发生褶皱的几率，而且加强条之间由同一基布层形成，加强条不易与遮光部之间发生分离，增加了柔纱帘布的整体感，提升了柔纱帘布的结构强度。

本实用新型进一步设置为：所述基布层上设置有水性高固含硬胶层。

通过采用上述技术方案，水性高固含硬胶具有较好的硬度，水性高固含硬胶层设置在基布层上，从而提升了基布层的刚性强度，基布层不易发生弯折，从而提升了基布层抗褶皱的性能。

本实用新型进一步设置为：所述遮光部在竖直方向的宽度大于所述透光部在竖直方向的宽度。

通过采用上述技术方案，当需要进行完全遮光时，由于遮光部的宽度大于透光部的宽度，所以遮光部能完全将透光部遮挡，光线不会透过柔纱帘布，提升了遮光效果。

本实用新型进一步设置为：所述透光部上设置有防紫外线整理剂层。

通过采用上述技术方案，防紫外线整理剂可以有效地阻挡紫外线透过透光部，实现对紫外线的阻隔，提升了柔纱帘布的抗紫外线性能。

综上所述，本实用新型具有以下有益效果：柔纱帘布上的透光部和遮光部结合，实现对透光效果的控制，而加强条的设置则提升了柔纱帘布在水平方向的强度，不易发生褶皱的现象，而加强条凸出于遮光部的设置则提升了柔纱帘布的立体感，加强条包括涤纶纤维编织形成的基布层，由于涤纶纤维本身较高的牢度，从而提升了基布层的刚性强度，不易发生弯曲，产生褶皱的现象。基布层扁平状的设置，减少了加强条对空间的占用，而且基布层的弯折出强度较高，在水平方向不易发生褶皱，在基布层上设置的水性高固含硬胶层则进一步提升了基布层的硬度，而透光部上的防止外线整理剂的设置可以将透过的光线上的紫外线消除。

附图说明

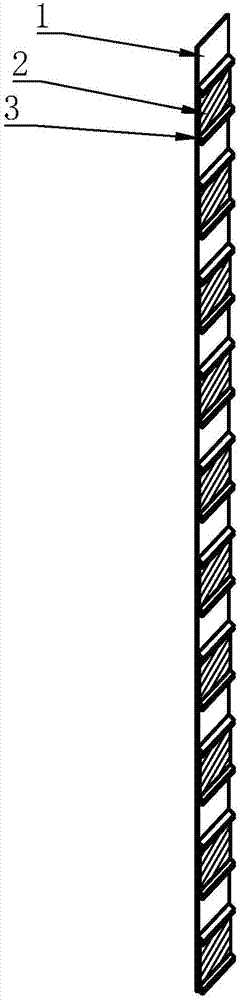

图1是本实用新型的正视图；

图2是本实用新型的侧面示意图；

图3是基布层与高固含硬胶层结合的示意图；

图4是透光部与防紫外线整理剂层结合的示意图；

图中：1、透光部；2、遮光部；3、加强条；4、基布层；5、高固含硬胶层；6、防紫外线整理剂层。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1所示，一种柔纱帘布，包括透光部1和遮光部2，透光部1和遮光部2沿水平方向延伸并且沿竖直方向间隔排列设置，在使用时，柔纱帘布呈对折设置，当柔纱帘布在透光部1和遮光部2排列的方向上发生平移时，会产生遮光部2和透光部1重叠以及分离的现象，从而可以对透过的光线的效果进行改变，实现遮光以及透光的功能。

如图2所示，遮光部2的在竖直方向的宽度大于透光部1，即在使用时，当遮光部2 和透光部1之间发生重叠时，遮光部2可以完全将透光部1阻挡，光线不能透过。

如图4所示，透光部1上还设置有防紫外线整理剂层6，防紫外线整理剂具有吸收紫外线的功能，将紫外线阻挡，不会透过柔纱帘布，从而可以防止物体受到紫外线的干扰。

如图1以及图2所示，在遮光部2靠近透光部1的两侧分别设置有加强条3，在透光部1每一侧的加强条3分别设置有两根，通过加强条3的作用，可以提升柔纱帘布在水平方向的结构强度，不易发生褶皱的现象，不会对遮光部2以及透光部1之间的位置关系造成影响。

加强条3包括有涤纶纤维编织而成的基布层4，基布层4弯折设置呈扁平状，故形成的加强条3凸出于遮光部2的表面，从而提升了柔纱帘布的立体感。基布层4弯折设置，在其弯折处的结构强度较高，不易发生水平方向的弯折，提升了基布层4的刚性强度，柔纱帘布不易发生褶皱的现象。而基布层4呈扁平状的设置则减小了加强条3对空间的占用，方便了柔纱帘布的安装以及移动，对周边环境的影响较小。

在透光部1每一侧的两根加强条3由同一基布层4形成，基布层4在遮光部2上的附着比较牢固，在使用过程中不易出现加强条3与遮光部2之间发生脱离的现象，提升了加强条3的牢固度。

如图3所示，在基布层4上设置水性高固含硬胶层5，当水性高固含硬胶涂覆在基布层4上后，是基布层4具有一定的硬度，加强条3不易发生褶皱，提升了柔纱帘布的平整度。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
