一种可脱卸手柄的制作方法

本实用新型属于锅具配件技术领域，具体涉及一种可脱卸手柄。

背景技术：

锅具是人们日常生活中不可缺少的做饭器具。目前市场上可脱卸的锅具手柄都是通过按动手柄上端平面的按钮，主导脱卸，在手柄脱卸过程中容易碰到手柄下端部位，一旦锅身加热过度，非常容易导致手柄下部温度过高的烫手问题。

技术实现要素：

为了弥补现有技术的不足，本实用新型提供一种可脱卸手柄的技术方案。

所述的一种可脱卸手柄，包括手柄连接件和手柄本体，其特征在于：所述的手柄连接件后端设置限位挡肩；所述的手柄本体前端开设插入口，下部配合设置下盖；所述的下盖与插入口相通处两侧设置与限位挡肩配合连接的限位挡肩配合部，下盖上设置按钮控制机构，所述的按钮控制机构包括相对设置在下盖两侧并与下盖转动连接的按钮、至少一个设置在两个按钮后端之间的弹簧，所述的按钮前端与手柄连接件卡接。

所述的一种可脱卸手柄，其特征在于：所述的手柄连接件在限位挡肩后端两侧设置卡接口，所述的按钮前端内侧设有与卡接口卡接的限位部。

所述的一种可脱卸手柄，其特征在于：所述的限位部为限位钩子。

所述的一种可脱卸手柄，其特征在于：所述的限位挡肩为向下凸起的凸起块，所述的限位挡肩配合部后端表面为契形断面，限位挡肩与限位挡肩配合部的契形断面勾接配合。

所述的一种可脱卸手柄，其特征在于：所述的手柄本体在手柄连接件插入通道上设有引导手柄连接件后端向下倾斜的引导部。

所述的一种可脱卸手柄，其特征在于：所述的手柄连接件下部设有插入槽，所述的下盖前端设有与插入槽配合的引导柱，所述的引导柱设置在两个限位挡肩配合部之间。

所述的一种可脱卸手柄，其特征在于：所述的插入槽和引导柱的配合面均为弧形面。

所述的一种可脱卸手柄，其特征在于：所述的手柄本体前端设置环形台，所述的插入口设置在环形台内，所述的环形台后端下部设置下盖安装槽。

所述的一种可脱卸手柄，其特征在于：所述的下盖两侧设有第一按钮安装槽，所述的第一按钮安装槽上设有第一按钮固定台，所述的按钮上开设与第一按钮固定台配合的固定孔。

所述的一种可脱卸手柄，其特征在于：所述的下盖与按钮通过销钉转动连接。

本实用新型的设计合理，结构简单，通过按钮控制机构实现手柄连接件与手柄本体的可脱卸连接，操作简单、方便使用；本实用新型的按钮设置在手柄两侧，在手柄脱卸过程中不容易碰到手柄下端部位，可以防止因为锅身加热过度，导致手柄下部温度过高的烫手问题。

附图说明

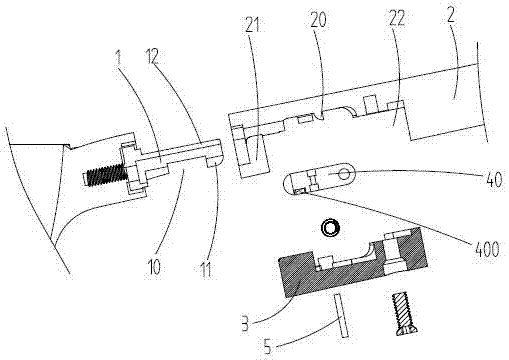

图1为本实用新型爆炸结构示意图之一；

图2为本实用新型爆炸结构示意图之二。

图中：1-手柄连接件，10-卡接口，11-限位挡肩，12-引导肋，2-手柄本体，20-引导部，21-环形台，22-下盖安装槽，3-下盖，30-限位挡肩配合部，31-引导柱，32-第一按钮安装槽，33-第一按钮固定台，40-按钮，400-限位部，401-固定孔，41-弹簧，5-销钉。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1、2所示，一种可脱卸手柄，包括插接配合的手柄连接件1和手柄本体2。其中手柄连接件1前端与锅具通过螺丝连接，下部设有插入槽，上表面设有引导肋12，两侧设有卡接口10，卡接口10后端设置限位挡肩11，限位挡肩11为向下凸起的凸起块。手柄本体2上部设有与引导肋12相配合的引导槽，前端设置环形台21，环形台21内设置插入口，环形台21后端下部设置下盖安装槽22。手柄本体2在手柄连接件1插入通道上设有引导手柄连接件1前端向下倾斜的引导部20，引导部20为圆弧形小柱子。

下盖3通过螺丝连接在手柄本体2下部，下盖3前端与插入口相通处设有与插入槽配合的引导柱31，引导柱31两侧设置限位挡肩配合部30，限位挡肩配合部30上表面为契形斜面，后端表面为契形断面，限位挡肩配合部30的契形断面与限位挡肩11勾接配合。下盖3两侧设有第一按钮安装槽32，第一按钮安装槽32上设有第一按钮固定台33。

按钮控制机构包括相对设置在下盖3两侧并与下盖3转动连接的按钮40、至少一个设置在两个按钮40后端之间的弹簧41。按钮40通过设置在其上的固定孔401与第一按钮固定台33通过销钉5转动连接。按钮40前端内侧设有与卡接口10卡接配合的限位部400，限位部400为限位钩子。按压按钮40后端时，按钮40前端的限位部400朝外转动；松开按钮40时，按钮40前端朝内夹紧。

手柄本体2的下盖安装槽22向上延伸，形成第二按钮安装槽，第二按钮安装槽与下盖3上设置的第一按钮安装槽32对称设置，均用于安装按钮40，第二按钮安装槽下端设有第二按钮固定台。

本实施方式中，插入槽和引导柱31的配合面均为弧形面。

使用过程：手柄连接件1通过插入槽与引导柱31的配合，插入手柄本体2的插入口，此时按钮40前端的限位部400挡住手柄连接1的限位挡肩11，使得手柄连接件1无法完全插入，按住按钮40后端，按钮40前端朝外转动，手柄连接件1得以沿着限位挡肩配合部30的上表面完全插入手柄本体2。手柄连接件1后端在插入过程中沿着引导部20的圆弧面向下倾斜，使得手柄连接件1的限位挡肩11与限位挡肩配合部30勾接，松开按钮40，按钮40前端在弹簧41的作用下复位，按钮40前端的限位部400卡入手柄连接件1的卡接口10中，防止手柄拉动时弹簧41回弹，使手柄连接件1与手柄本体2牢牢连接。脱卸手柄时，只要按住按钮40，按钮40的限位部400退出卡接口10，将手柄本体2后端往下按压，手柄连接件1后端就可以沿着引导部20的圆弧面退出，限位挡肩11也脱离限位挡肩配合部30，手柄就可以顺利脱卸。

本实用新型的设计合理，结构简单，通过按钮控制机构实现手柄连接件1与手柄本体2的可脱卸连接，操作简单、方便使用；本实用新型的按钮40设置在手柄两侧，在手柄脱卸过程中不容易碰到手柄下端部位，可以防止因为锅身加热过度，导致手柄下部温度过高的烫手问题。
