一种便携式咖啡机的制作方法

本实用新型涉及一种咖啡机，特别涉及一种便携式咖啡机。

背景技术：

目前，咖啡的饮用在人们日常生活中已是非常普遍，然而，现有的咖啡制取设备如咖啡机在使用时，由于体积较大，移动较为不便，给人们随时饮用咖啡带来了很大的麻烦，而且，现有市场也缺乏便于人们随时方便制取咖啡的设备，为此，我们提出一种便携式咖啡机。

技术实现要素：

本实用新型的主要目的在于提供一种便携式咖啡机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种便携式咖啡机，包括储水杯、适配器、压盖和储水槽，所述储水杯与储水槽之间设置适配器，适配器上设置适配器盖，适配器的底部设置适配器托底以及适配器托底内设有适配器托底五金针，所述储水槽的底部具有出水口以及出水口上设置出水口压块，所述适配器上具有与适配器盖对应的适配器出水口密封圈，所述储水槽的顶部设置压柄顶块，所述储水槽顶部的一侧设置有与压柄顶块对应的开关压块、开关键和开关锁扣，所述压柄顶块的顶部设置压盖以及压盖上设置压柄盖，所述压盖与压柄顶块之间设置压柄顶杆、压柄中杆和压柄底杆。

进一步地，所述出水口压块的内侧设置出水口密封圈，所述出水口压块的一侧设置出水口密封块。

进一步地，所述适配器盖底部的外围设置适配器密封圈。

进一步地，所述储水杯顶部与适配器连接之间设置储水杯密封圈。

进一步地，所述适配器顶部的一侧设置有与储水槽对应的开关压块、开关键和开关锁扣。

进一步地，所述压柄顶块与储水槽之间设置压柄顶块密封圈，所述压柄顶块上设置进气口密封软胶和进气孔压片。

与现有技术相比，本实用新型具有如下有益效果：该一种便携式咖啡机设计合理，整体密封性能好，通过设置适配器、压盖、储水槽、压柄顶块以及压柄顶杆、压柄中杆、压柄底杆，便携咖啡机使用方便、快捷，适合在家庭、野外、办公室等场所使用，携带方便，冲泡快捷，适配器托底是可拆卸并可更换不同尺寸、容积，因此能够兼容各种重复使用过滤杯和一次性过滤杯或者咖啡杯，包括一次性、永久性K-CUP和VUE-CUP等等，节约环保，出水口和进气口都使用的是注水结构，静止状态不会出水，用手压压柄盖水才会冲开注水装置即出水口压块和出水口密封块，注入咖啡杯里面，操作控制方便，同时冲泡的咖啡由于压柄盖的下压作用下，水和咖啡杯内的咖啡粉能够完全接触并过滤，并且通过适配器里的过滤杯，最大限度的使得冲泡的咖啡没有咖啡渣，同时可以拆卸的适配器本身也可换做为咖啡过滤，进一步提高了产品的实用性，储水槽可以做成保温功能的储水槽，更进一步的加强了产品的便利性,保证该一种便携式咖啡机的使用效果和使用效益，适合广泛推广。

【附图说明】

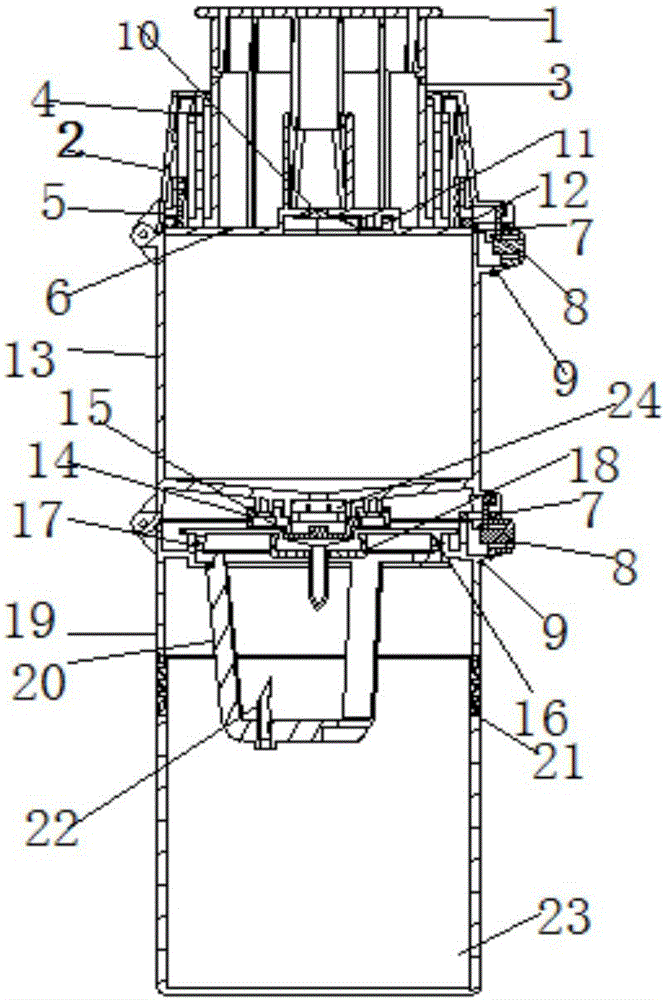

图1为本实用新型一种便携式咖啡机的整体结构示意图。

图2为本实用新型一种便携式咖啡机的整体结构爆炸图。

图中：1、压柄盖；2、压盖；3、压柄顶杆；4、压柄中杆；5、压柄底杆；6、压柄顶块；7、开关压块；8、开关键；9、开关锁扣；10、进气口密封软胶；11、进气孔压片；12、压柄顶块密封圈；13、储水槽；14、出水口压块；15、出水口密封圈；16、适配器盖；17、适配器密封圈；18、适配器出水口密封圈；19、适配器；20、适配器托底；21、储水杯密封圈；22、适配器托底五金针；23、储水杯；24、出水口密封块。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种便携式咖啡机，包括储水杯23、适配器19、压盖2和储水槽13，所述储水杯23与储水槽13之间设置适配器19，适配器19上设置适配器盖16，适配器19的底部设置适配器托底20以及适配器托底20内设有适配器托底五金针22，所述储水槽13的底部具有出水口以及出水口上设置出水口压块14，所述适配器19上具有与适配器盖16对应的适配器出水口密封圈18，所述储水槽13的顶部设置压柄顶块6，所述储水槽13顶部的一侧设置有与压柄顶块6对应的开关压块7、开关键8和开关锁扣9，所述压柄顶块6的顶部设置压盖2以及压盖2上设置压柄盖1，所述压盖2与压柄顶块6之间设置压柄顶杆3、压柄中杆4和压柄底杆5。

其中，所述出水口压块14的内侧设置出水口密封圈15，所述出水口压块14的一侧设置出水口密封块24。

其中，所述适配器盖16底部的外围设置适配器密封圈17。

其中，所述储水杯23顶部与适配器19连接之间设置储水杯密封圈21。

其中，所述适配器19顶部的一侧设置有与储水槽13对应的开关压块7、开关键8和开关锁扣9。储水杯23与适配器19为螺纹连接。

其中，所述压柄顶块6与储水槽13之间设置压柄顶块密封圈12，所述压柄顶块6上设置进气口密封软胶10和进气孔压片11。压柄顶块6上具有进气口。

需要说明的是，本实用新型为一种便携式咖啡机，工作时，按下适配器19上的开关键8，打开储水槽13，将适配器盖17打开，装入一次性K-CUP或者重复使用K-CUP(注意重复使用K-CUP的方向)，然后盖上适配器盖16，盖上储水槽13，使适配器19上的开关键8闭合，按下储水槽13上的开关键8，在出水槽13内加入适量的开水，盖上压柄顶块6，使适配器19上的开关键8关上，拉起压柄盖1，此时会连着压柄顶杆3、压柄中杆4和压柄底杆5一起上升，升到顶部顺时针旋转180°，然后压下压柄盖1，一杯即可咖啡冲泡完成，旋转取出储水杯23，就可以饮用咖啡，操作方便，保证该一种便携式咖啡机使用效益。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
