一种伸缩压柄的制作方法

本实用新型涉及一种压柄，特别涉及一种伸缩压柄。

背景技术：

目前，现有市场在冲泡咖啡或其他物料的饮具，缺乏一种能够对水进行方便、充分挤压的伸缩压柄装置，为此，我们提出一种伸缩压柄。

技术实现要素：

本实用新型的主要目的在于提供一种伸缩压柄，该一种伸缩压柄设计合理，使用方便，适合将水彻底的挤压到适配的出水装置上，适合冲泡咖啡等设备的使用，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种伸缩压柄，包括压盖、压柄顶杆、压柄中杆、压柄底杆和压柄顶块，所述压盖上设置压柄盖，压柄顶杆设置在压盖内的底部，压柄顶杆的底部连接压柄中杆以及压柄中杆的底部连接压柄底杆，所述压柄底杆螺纹连接在压柄顶块上。

进一步地，所述压柄顶块的底部具有气孔以及气孔的外侧设置进气口密封软胶，所述进气口密封软胶上具有进气孔压片。

进一步地，所述压柄顶块的内侧设有压柄顶块密封圈。

与现有技术相比，本实用新型具有如下有益效果：该一种伸缩压柄设计合理，使用携带方便，为伸缩性机构，通过设置压盖、压柄顶杆、压柄中杆、压柄底杆和压柄顶块，能够将水彻底的挤压到与伸缩压柄适配的出水装置内，当压盖往下压的时候，进气口密封软胶和进气孔压片会顶住气孔，而使压柄盖下面的水能彻底的挤压到与伸缩压柄适配的出水装置内，而往上拉压柄盖的时候，气孔会因为压强的原理而打开，使伸缩压柄不会将压下的水带出与伸缩压柄适配的出水装置内，适合冲泡咖啡等设备的使用，适合广泛推广。

【附图说明】

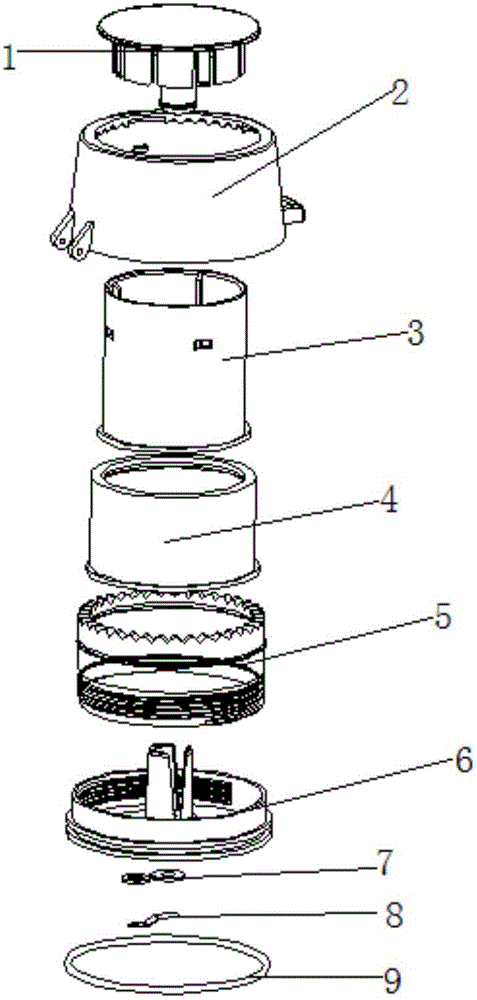

图1为本实用新型一种伸缩压柄的整体结构示意图。

图2为本实用新型一种伸缩压柄的剖视图。

图中：1、压柄盖；2、压盖；3、压柄顶杆；4、压柄中杆；5、压柄底杆；6、压柄顶块；7、进气口密封软胶；8、进气孔压片；9、压柄顶块密封圈。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种伸缩压柄，包括压盖2、压柄顶杆3、压柄中杆4、压柄底杆5和压柄顶块6，所述压盖2上设置压柄盖1，压柄顶杆3设置在压盖2内的底部，压柄顶杆3的底部连接压柄中杆4以及压柄中杆4的底部连接压柄底杆5，所述压柄底杆5螺纹连接在压柄顶块6上。压柄盖1与压柄顶杆3和压柄顶块6之间采用扣位装配，扣紧的压柄盖1拉起时，使压柄顶杆3、压柄中杆4、压柄底杆5完全伸长到最长状态，压柄顶杆3、压柄中杆4、压柄底杆5之间均具有相应的固定卡块结构顶住，使整体连接稳固。

其中，所述压柄顶块6的底部具有气孔以及气孔的外侧设置进气口密封软胶7，所述进气口密封软胶7上具有进气孔压片8。

其中，所述压柄顶块6的内侧设有压柄顶块密封圈9。压柄顶块密封圈9和进气口密封软胶7采用食品级塑胶材料制成，

需要说明的是，本实用新型为一种伸缩压柄，工作时，将该伸缩压柄装配到与之适配的出水装置容器上，将压柄顶杆装入压柄中杆，然后装入压柄底杆，再拧上压柄顶块，套上压盖，装上压柄盖与压柄顶块扣紧，压盖往下压的时候，进气口密封软胶和进气孔压片会顶住气孔，而使压柄盖下面的水能彻底的挤压到与伸缩压柄适配的出水装置内，而往上拉压柄盖的时候，气孔会因为压强的原理而打开，使伸缩压柄不会将压下的水带出与伸缩压柄适配的出水装置内，保证该一种伸缩压柄的使用效益。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
