一种烤箱的反射盘的制作方法

本实用新型公开一种烤箱的反射盘，属于家电设备领域。

背景技术：

在烤箱烤制食物的过程中，由于烤箱的保温性能较差，会造成热量的大量损耗，浪费电能，也导致食物烤熟所需的时间变长，不符合现代快速的生活节奏，需要改进。

公开号为CN205386087U，实用新型名称为一种具有反射盘的电烤箱，该反射盘朝向烤腔中部的面上需要加工成连续的凹凸反射面，该凹凸反射面为多棱面反射面，将热辐射朝各个方向反射，使食物受热不均匀，影响食物的味道，而且反射盘朝向烤腔中部的面加工成多棱面的工艺较为复杂，使成本提高。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的是为了提供一种烤箱的反射盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供了如下技术方案来实现的。

一种烤箱的反射盘，包括反射盘主体和固定座，所述反射盘主体和固定座均设有凹槽，所述反射盘主体正好安置在固定座凹槽内，所述反射盘凹槽的底面为打磨光滑的平面。

通过采用上述技术方案：反射盘主体凹槽的底面为打磨光滑的平面，其对于热辐射是全反射，能使食物受热均匀，味道鲜美，同时平面的加工工艺简单，降低了成本，使产品价格更加惠民。

本实用新型进一步设置为：所述反射盘主体的底面设有热辐射反射层。

通过上述技术方案：热辐射反射层能对热辐射进行反射，同反射盘主体凹槽的底面相配合，能使热辐射得到最大限度的反射，食物加热时间变快短，但食物加热的程度是一样的，不影响食物的味道，满足人们对于快节奏生活的需求。

本实用新型进一步设置为：所述固定座内部设有保温隔热层。

通过上述技术方案：隔热保温层能有效减少热量散失，提高热量的利用率，节约了用电量，缩短了食物所需加热的时间，同时也能延长食物保温时间，防止食物因变冷导致味道变差的情况发生。

综上所述，本实用新型具有以下优点：

1.反射盘主体凹槽的底面为打磨光滑的平面，平面对于热辐射的反射是全反射，能使食物受热均匀，味道更佳，而且与热辐射反射层配合，能最大限度的反射热辐射，提高热量的使用效率，同时平面的加工工艺简单，降低了成本，使产品价格更加惠民。2.设置保温隔热层，能有效减少热量的散失，提高热量的利用率，缩短了食物所需加热的时间，延长了食物保温时间，节约了用电量。

附图说明

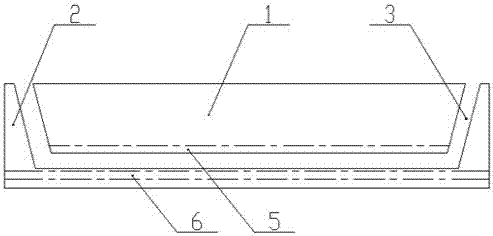

图1为本实用新型一种烤箱的反射盘结构示意图。

图2为本实用新型一种烤箱的反射盘主视图。

附图标记：1、反射盘主体；2、固定座；3、固定座凹槽；4、反射盘主体凹槽；5、热辐射反射层；6、保温隔热层。

具体实施方式

参照图1和图2对本实用新型一种烤箱烤盘做进一步说明。

如图1和图2所示，一种烤箱的反射盘，包括反射盘主体1和固定座2，所述反射盘主体1和固定座2均设有凹槽，所述反射盘主体1正好安置在固定座凹槽3内，所述反射盘主体凹槽4的底面为打磨光滑的平面，所述反射盘主体1的底面设有热辐射反射层5，所述固定座2内部设有保温隔热层6。

通过反射盘主体凹槽4的底面为打磨光滑的平面，由于光滑平面对于热辐射的反射是全反射，使得热辐射能朝向食物均匀散射，从而使食物整体受到的热能较为均匀，食物也就变得美味可口，而且配合热辐射反射层5，能使热辐射得到最大限度的反射，降低了热量的损耗浪费，同时平面的加工工艺较为简单，降低了成本，使产品价格更加惠民。

通过隔热保温层6，能有效减少热量的散失，提高热量的利用率，从而节约了用电量，使食物所需加热的时间大大缩短，而且在食物烤熟以后，若不是立刻食用，等食物冷掉以后味道就会大大降低，影响人们的食欲，但是隔热保温层6的存在延长了食物保温时间，使食物在一段时间内仍能保持美味，满足了人们对美食的追求。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
