门板出线结构和具有其的洗碗机的制作方法

本实用新型涉及洗碗机，特别涉及一种门板出线结构和具有其的洗碗机。

背景技术：

随着技术的进步，多种家用洗碗机已经上市，正逐渐进入普通家庭。为了节约空间，现有的家用洗碗机等洗涤装置通常为水槽式或柜式。以现在非常流行的水槽式清洗机为例，就是将现有的水槽改装为清洗机，直接以水槽形成的箱体作为洗涤空间，箱体的上开口处通常转动安装有门板，且由于洗碗机通常具有多种洗涤模式，因此需要在箱的某一壁体上设置控制面板。而用于容置电控部件和线路的控制盒通常设置在洗碗机的门板内。这时就需要对从门板到控制面板之间的导线的连接问题进行考虑。现有技术的洗碗机门板出线结构一般是通过采用软性的波纹管来实现的，但问题在于，在实际实用过程中实现以下问题，该出现结构的装配和维修均十分不便，且由于门板经常需要开合会导致使用寿命不长，可靠性差。

技术实现要素：

本实用新型所要解决的技术问题之一是：提供一种结构紧凑、装配和维修均十分方便、可靠性好、寿命更长、成本更低的用于洗碗机的门板出线结构。

本实用新型的另一个目的在于提出一种具有上述门板出线结构的洗碗机。

本实用新型解决上述第一方面问题所采用的技术方案为：一种用于洗碗机的门板出线结构，包括设有门板框架及用于容置电控部件的夹层的门板；所述的门板框架的转动端的至少一侧设有与门板夹层相连通且用于供导线穿出的出线孔，且所述的出线孔与所述的门板的转轴同轴线设置，所述的出线孔处密封连接有门轴封盖，所述的门轴封盖的中部贯穿开设有与外部相连通的出线口。

与现有技术相比，本实用新型的优点在于：该用于洗碗机的门板出线结构的门板框架的转动端的至少一侧设有与门板夹层相连通且用于供导线穿出的出线孔，且出线孔与门板的转轴同轴线设置，出线孔处密封连接有门轴封盖，门轴封盖的中部贯穿开设有与外部相连通的出线口。也就是说夹层内的电控部件的导线可先通过出线孔，再通过门轴封盖中部贯穿的出线口直接连接到洗碗机外部，不会与门板的开合发生干涉，很好地实现了出线功能。且直接将门轴封盖密封连接于门板框架的转动端的至少一侧作为出线用，不但结构紧凑、装配和维修均十分方便，且靠性好、寿命更长、成本更低。由本实用新型的门板出线结构的门板夹层—出线孔—出线口是依次连通的，可组成很好的通气结构，可有效防止门板夹层内的电控部件因散热不佳引起的快速老化问题。

在一些实施例中，所述的门轴封盖包括用于与所述的出线孔相配合的柱体及外露于门板框架的盖体，且所述的柱体及盖体一体式成型。该门轴封盖的结构紧凑、合理，主体和盖体的功能分隔更强。

在一些实施例中，所述的门轴封盖的柱体的外周面上设有至少一个用于与洗碗机的箱体相卡合以实现轴向限位的卡钩。这样，利用卡钩可以很好地实现门轴封盖的轴向限位的功能，防止发生窜动。

在一些实施例中，所述的盖体上设有用于与洗碗机的箱体的翻边相抵靠以实现周向限位的限位缺口。这样，可以利用限位缺口与洗碗机的翻边的抵靠实现周向限位，防止门轴封盖发生转动。

在一些实施例中，所述的柱体上设有用于安装第一密封圈的环形槽，所述的盖体与所述的门板框架外壁之间还安装有第二密封圈。这样，门轴封盖与门板框架之间的密封效果更好。

在一些实施例中，所述的出线孔及夹层之间还设有用于容置导线弯折部的过渡腔。这样，导线可自由实现变向弯折，可以起到很好的过渡作用，导向及穿线效果均更好。

在一些实施例中，所述的门板框架的转动端的两侧均设有与门板夹层相连通且用于供导线穿出的出线孔。这样，门板框架的两端均可出线，导线的布置及出线均十分方便。

在一些实施例中，所述的有门板框架的中部通过转轴与洗碗机的箱体转动连接；所述的转轴的至少一侧安装有旋转阻尼器。

本公开的实施例还公开了一种洗碗机，包括门板通过转轴转动连接在其上的箱体和根据权利要求1-8中任一项的用于洗碗机的门板出线结构。通过采用该门板出线结构，大大降低了装配和维修的难度、可靠性更好、寿命更长、成本更低。

附图说明

图1为本实用新型用于洗碗机的门板出线结构的结构示意图。

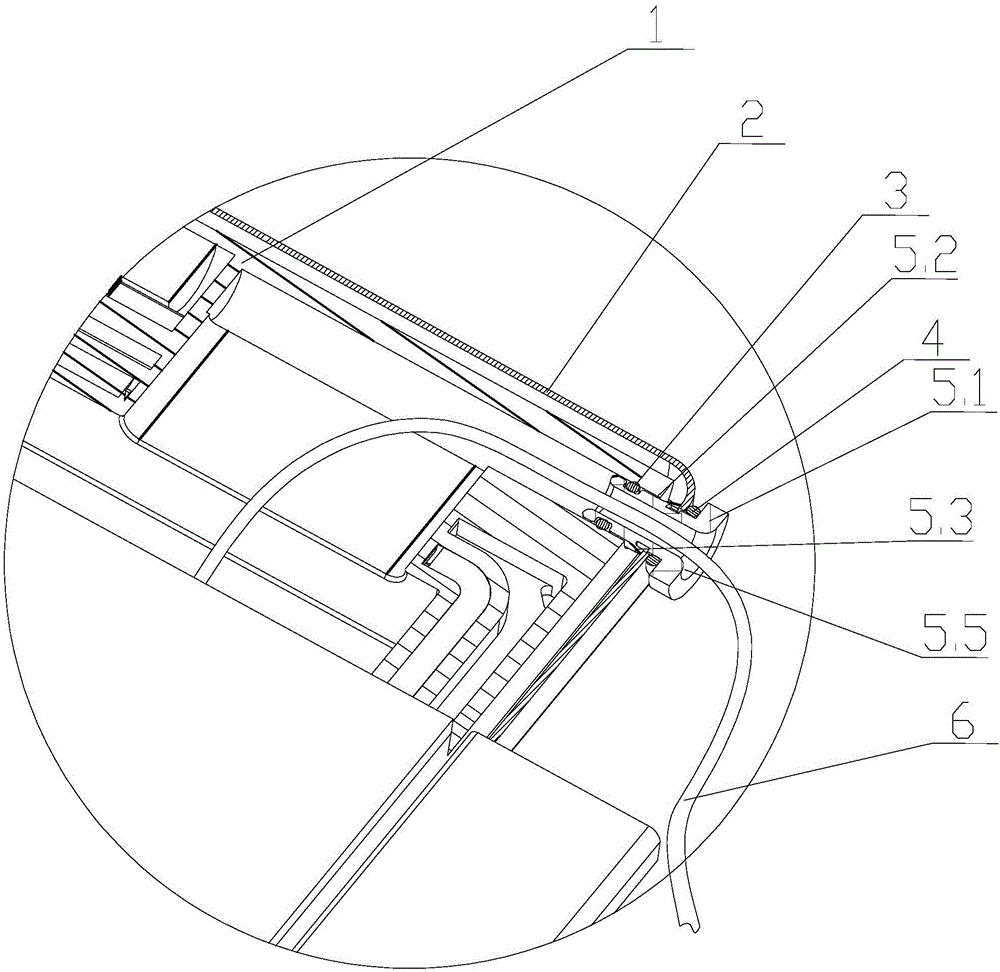

图2为图1的A向放大结构示意图。

图3为本实用新型用于洗碗机的门板出线结构的门板框架的结构示意图。

图4为本实用新型用于洗碗机的门板出线结构的门轴封盖的结构示意图。

图5为本实用新型用于洗碗机的门板出线结构的另一结构示意图。

图1-5中：1、门板框架，1.1、出线孔，1.2、过渡腔，2、洗碗机的箱体，3、第一密体圈，4、第一密体圈，5、门轴封盖，5.1、盖体，5.2、柱体，5.3、倒钩，5.4、限位缺口，5.5、门轴封盖出线口，6、导线，7、旋转阻尼器，8、转轴。

具体实施方式

下面结合附图对本实用新型的实施例作进一步描述。

如图1-5所示，一种用于洗碗机的门板出线结构，包括设有门板框架1及用于容置电控部件的夹层的门板；门板框架1的转动端的至少一侧设有与门板夹层相连通且用于供导线6穿出的出线孔1.1，且出线孔1.1与门板的转轴8同轴线设置，出线孔1.1处密封连接有门轴封盖5，门轴封盖5的中部贯穿开设有与外部相连通的门轴封盖出线口5.5。

门轴封盖5包括用于与出线孔1.1相配合的柱体5.2及外露于洗碗机的箱体2的盖体5.1，且柱体5.2及盖体5.1一体式成型。

门轴封盖5的柱体5.2的外周面上设有至少一个用于与洗碗机的箱体2相卡合以实现轴向限位的卡钩。

盖体5.1上设有用于与洗碗机的箱体2的翻边相抵靠以实现周向限位的限位缺口5.4。

柱体5.2上设有用于安装第一密封圈的环形槽，盖体5.1与门板框架1外壁之间还安装有第二密体圈4。

出线孔1.1及门板夹层之间还设有用于容置导线6弯折部的过渡腔1.2。

门板框架1的转动端的两侧均设有与门板夹层相连通且用于供导线6穿出的出线孔1.1。

有门板框架1的中部通过转轴8与洗碗机的箱体2转动连接；转轴8的至少一侧安装有旋转阻尼器7。

根据本实用新型另一方面实施例的一种洗碗机，包括门板通过转轴8转动连接在其上的洗碗机的箱体2和设有门板框架1及用于容置电控部件的夹层的门板；门板框架1的转动端的至少一侧设有与门板夹层相连通且用于供导线6穿出的出线孔1.1，且出线孔1.1与门板的转轴8同轴线设置，出线孔1.1处密封连接有门轴封盖5，门轴封盖5的中部贯穿开设有与外部相连通的门轴封盖出线口5.5。

以上仅就本实用新型的最佳实施例作了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化。凡在本实用新型独立权利要求的保护范围内所作的各种变化均在本实用新型保护范围内。
