可移动的组合柜的制作方法

本实用新型属于旋转式柜橱或架的领域，特别涉及一种可移动的组合柜。

背景技术：

随着房价的不断上涨，对居室空间的利用已经逐渐引起人们的关注，如何节省空间，如何合理利用有限的空间成为人们较为关注的问题。显然，功能单一的传统家具已经不能满足当代人的需求，尤其是对于小户型空间，因为购买大件的家具会让居室更窄。

目前市售的组合柜虽然种类繁多，款式各异，但大多数组合柜无非是在存储空间的大小、材料以及安全性能等方面做出改进，这些组合柜往往固定于一处，或靠近墙体或嵌入至墙体内，不能方便移动，且仅仅是个组合柜，使用功能较为单一。

技术实现要素：

本实用新型意在提供一种可移动的组合柜，以解决组合柜不能移动的技术问题。

本方案中的可移动的组合柜，包括，组合柜，所述组合柜包括若干个柜子，所述若干个柜子上端的四角边设有安装槽孔；夹轮，所述夹轮设置在所述柜子底端的四角边，所述夹轮包括第一支架、第二支架、第三支架、滚轮和固定件，所述滚轮上设有轮槽，所述轮槽内活动连接所述第一支架，所述第一支架可通过所述固定件连接所述第二支架，所述第二支架一端设置在所述滚轮上，所述滚轮上通过螺栓连接所述第三支架，所述第三支架可通过所述固定件连接所述第二支架。

本实用新型的原理和有益效果在于：柜子在未拼接成组合柜时，其夹轮的第一支架通过固定件与第二支架连接，其形成了三角形。通过使用者的力道，让第一支架在轮槽内移动，伴随着滚轮改变方向，还可将柜子随意移动；当需要将柜子拼接成组合柜时，将第一支架从固定件取下，并安装在其余柜子的安装槽孔内，将第三支架通过固定件与第二支架相互固定，且第三支架上的安装孔通过螺栓固定在滚轮上，将滚轮固定在相邻两两柜子之间，且相邻两两柜子通过夹轮相互固定，并且还可根据使用者自身的需求，可更改组合柜的高度和长度。

在组合柜两侧最下方的柜子夹轮不需要再进行夹持固定，是用于移动组合柜的。操作方便，还可在柜子组合前移动每一个柜子，组合后还可移动整个组合柜。

进一步，所述安装槽孔长度与所述第二支架和所述第三支架长度相等。为了方便将第二支架和第三支架固定在安装槽孔内。

进一步，所述安装槽孔厚度大于所述第二支架和所述第三支架的厚度。为了方便将第二支架和第三支架固定在安装槽孔内。

进一步，所述若干个柜子的长度、宽度和厚度相等。为了方便拼接柜子形成组合柜。

附图说明

图1为本实用新型实施例的结构示意图；

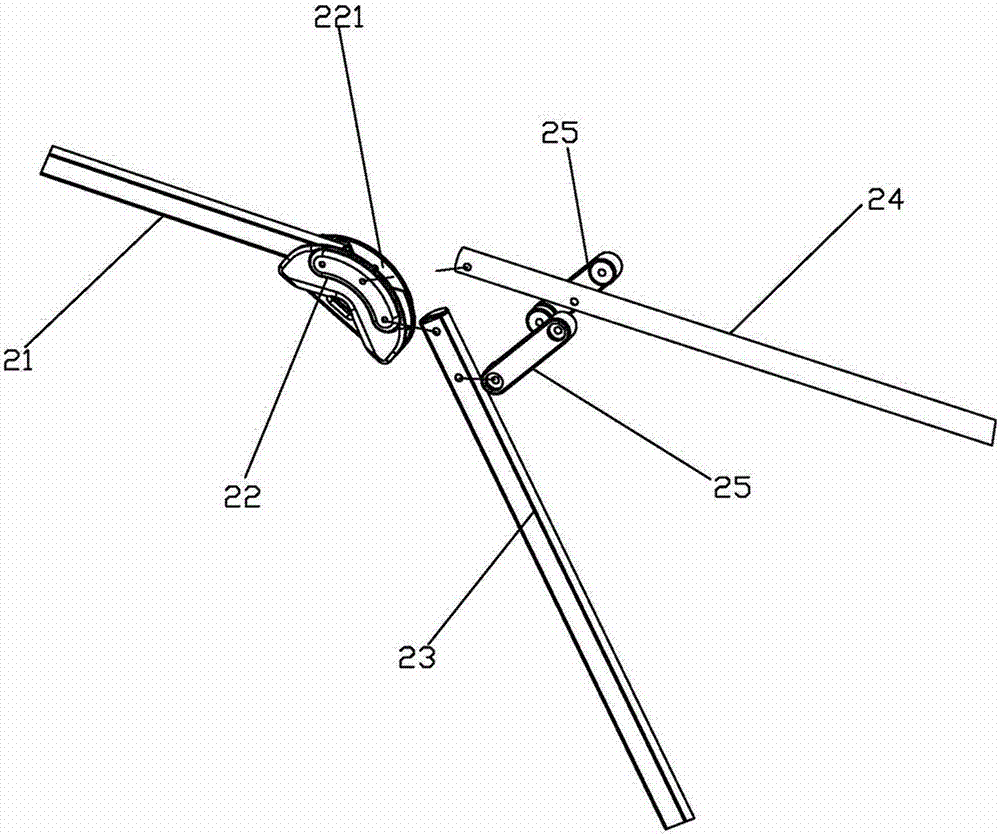

图2为本实用新型实施例夹轮的结构示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：组合柜1、夹轮2、第一支架21、滚轮22、轮槽221、第二支架23、第三支架24、固定件25。

实施例基本如附图1所示：可移动的组合柜，包括组合柜1本体，该组合柜1分为11~21个柜子，每一个柜子的大小和尺寸可根据使用者的需求，定制制作柜子，该柜子拼接成长为4个柜子长度，高为3个柜子的高度，还可根据使用者的需求，将柜子拼接成不同的多边形，在每个柜子底端的四边角设有夹轮2，除了安装夹轮2的边角，其余柜子的边角设有安装槽孔，使用夹轮2将相邻的两两之间的柜子相互固定，如图2所示，该夹轮2包括第一支架21、第二支架23、滚轮22和第三支架24，其中第二支架23固定设置在柜子的边角处，第二支架23的一侧并排设有两个安装孔，其中一安装孔通过螺栓安装在滚轮22上，另一个安装孔通过螺栓安装在固定件25上，固定件25的另一端通过螺栓安装在第三支架24上，第三支架24上设有两个安装孔，其中一安装孔通过螺栓安装在滚轮22上，该滚轮22上设有轮槽221，该轮槽221内活动连接有第一支架21。

具体使用如下：柜子在未拼接成组合柜1时，其夹轮2的第一支架21通过固定件25与第二支架23连接，其形成了三角形。通过使用者的力道，让第一支架21在轮槽221内移动，伴随着滚轮22改变方向，还可将柜子随意移动；当需要将柜子拼接成组合柜1时，将第一支架21从固定件25 取下，并安装在其余柜子的安装槽孔内，取出第三支架24，将第三支架24通过固定件25 与第二支架23相互固定，且第三支架24上的安装孔通过螺栓固定在滚轮22上，将滚轮22固定在相邻两两柜子之间，且相邻两两柜子通过夹轮2相互固定，并且还可根据使用者自身的需求，可更改组合柜1的高度和长度。

在组合柜1两侧最下方的柜子夹轮2不需要再进行夹持固定，是用于移动组合柜1的。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
