一种基于电热膜的智能防潮衣柜的制作方法

本发明涉及智能家居领域，具体地说，特别涉及到一种基于电热膜的智能防潮衣柜。

背景技术：

衣柜是家家户户必不可少的家具，由于南方气候潮湿，衣柜通风不良，衣物容易受潮发霉，以至于衣物不能直接穿用，需要通风去潮后才能穿用，影响人们日常生活。

技术实现要素：

本发明的目的在于针对现有技术中的不足，提供一种基于电热膜的智能防潮衣柜，以解决现有技术中存在的问题。

本发明所解决的技术问题可以采用以下技术方案来实现：

一种基于电热膜的智能防潮衣柜，包括衣柜柜体，所述衣柜柜体包括底板、设置在所述底板左右两侧的侧板、设置在所述底板前侧的门板、设置在所述底板后侧的背板、以及设置在所述底板上方的顶板；

在所述门板的外表面设有用于打开或关闭所述衣柜柜体的把手，在所述衣柜柜体的内部安装有用于挂衣物的横杆，横杆的两端分别与侧板内侧面连接固定；

在所述衣柜柜体的内部设有防潮单元，所述防潮单元包括温湿度传感器、温湿度控制显示单元和加热除湿组件；

其中，所述温湿度传感器安装在门板的外表面，用于实时检测衣柜柜体内的温度和湿度数据，并将其发送给温湿度控制显示单元，所述温湿度控制显示单元包括显示模块和控制模块，所述显示模块用于实时显示衣柜柜体内的温度和湿度数据，控制模块用于将温度和湿度数据与预设值进行比较，则控制加热除湿组件启动或关闭；

所述加热除湿组件包括与衣柜柜体的内壁连接的基板、通过可拆卸结构设置在基板上的电热膜、以及设置在所述基板和电热膜之间的凹槽，所述凹槽内放置有导线，导线用于连接温湿度传感器和温湿度控制显示单元。

进一步的，在所述侧板上开设有有若干排湿散热孔，排湿散热孔的直径为5～10mm，用于衣柜的排湿和散热。

进一步的，所述凹槽的宽度和深度均为2～5mm。

进一步的，所述显示模块采用液晶触摸屏，在所述液晶触摸屏内集成有控制单元。

进一步的，在所述基板上设有若干电热膜，所述电热膜为碳纤维电热膜，电热膜间用过设置在电热膜和基板之间的凹槽中的导线并联。

进一步的，所述温湿度传感器采用sht11温湿度传感器。

进一步的，在所述衣柜柜体背板的下部设有电源线。

与现有技术相比，本发明的有益效果如下：

可以实时监测衣柜的温度和湿度，进行衣柜除湿防潮作业，保持衣物干燥，防止发霉，在除湿的同时，不影响衣柜的使用空间，安全方便无噪音。

附图说明

图1为本发明所述的加热除湿组件的结构示意图。

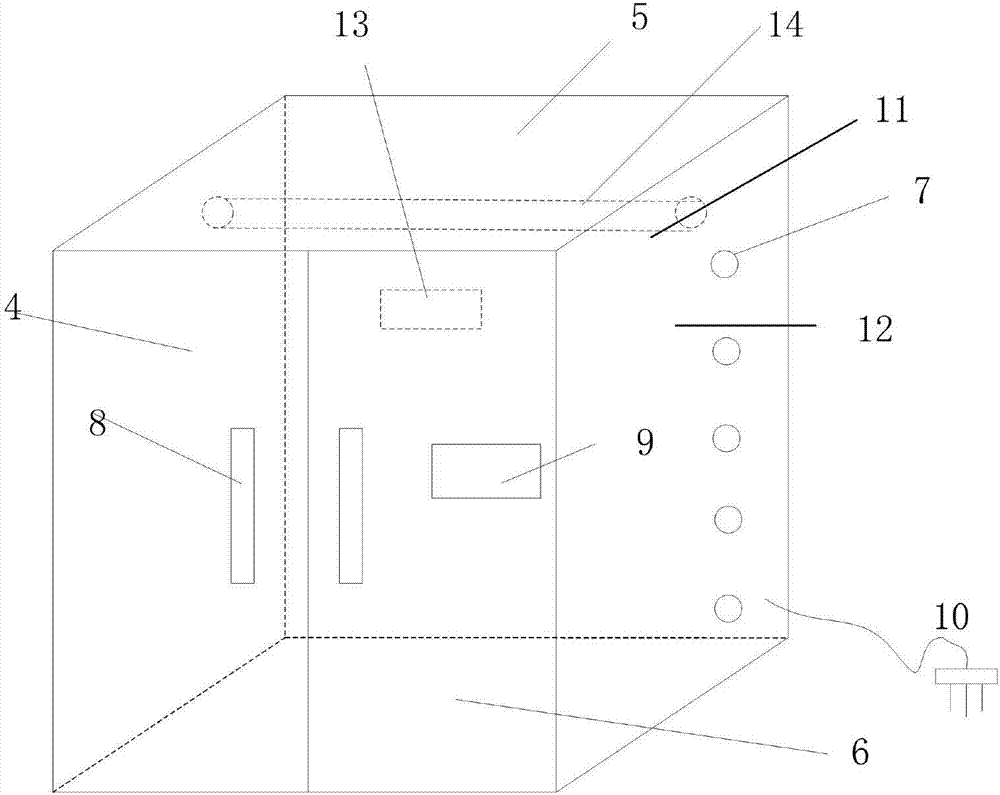

图2为本发明所述的基于电热膜的智能防潮衣柜的结构示意图。

图3为本发明所述的加热除湿组件的电路原理图。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

参见图1和图2，本发明所述的一种基于电热膜的智能防潮衣柜，包括衣柜柜体，所述衣柜柜体包括底板6、设置在所述底板6左右两侧的侧板12、设置在所述底板6前侧的门板4、设置在所述底板6后侧的背板11、以及设置在所述底板6上方的顶板5；

在所述门板4的外表面设有用于打开或关闭所述衣柜柜体的把手8，在所述衣柜柜体的内部安装有用于挂衣物的横杆14，横杆14的两端分别与侧板12内侧面连接固定；

在所述衣柜柜体的内部设有防潮单元，所述防潮单元包括温湿度传感器13、温湿度控制显示单元9和加热除湿组件；

其中，所述温湿度传感器13安装在背板11的内表面，用于实时检测衣柜柜体内的温度和湿度数据，并将其发送给温湿度控制显示单元9，所述温湿度控制显示单元9包括显示模块和控制模块，所述显示模块用于实时显示衣柜柜体内的温度和湿度数据，控制模块用于将温度和湿度数据与预设值进行比较，则控制加热除湿组件启动或关闭，温湿度控制显示单元9安装在；

所述加热除湿组件包括与衣柜柜体的内壁连接的基板3、通过可拆卸结构设置在基板3上的电热膜、以及设置在所述基板3和电热膜之间的凹槽2，所述凹槽2内放置有导线，凹槽宽度和深度均为2～5mm，导线用于连接温湿度传感器13和温湿度控制显示单元9。

在所述侧板12上开设有有若干排湿散热孔7，排湿散热孔7的直径为5～10mm，用于衣柜的排湿和散热。所述显示模块采用液晶触摸屏，在所述液晶触摸屏内集成有控制单元。在所述基板3上设有若干电热膜，所述电热膜为碳纤维电热膜，电热膜间用过设置在电热膜1和基板3之间的凹槽2中的导线并联。所述温湿度传感器13采用sht11温湿度传感器。在所述衣柜柜体的背板11的下部设有电源线10。

参见图3，本发明的电路接线方式为：

所述电源线10插入后，接入的220v交流电经变压器变压后接入主电路，在主电路上设置的热熔断器为过流保护装置，设置继电器控制电路的通断，然后连接电热膜发热单元，形成电路循环。

本发明的工作原理为：

交流电经过变压器变压后输送到电热膜发热单元，电流经过热熔断器时由温湿度传感器13检测衣柜温湿度；若衣柜内温湿度高于用户设置的温湿度参数，则继电器开通，温湿度控制显示单元9显示“正在除湿”。这一过程中，所述热熔断器是为过流保护装置，当发热体出现故障被短路时，热熔断器被熔断，保证用电安全；若衣柜内温湿度低于用户设定的温湿度参数值，继电器关断，温湿度控制显示单元9显示“正常”。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明公开了一种基于电热膜的智能防潮衣柜，包括衣柜柜体、以及设置在衣柜柜体内的在所述衣柜柜体的内部设有防潮单元，所述防潮单元包括温湿度传感器、温湿度控制显示单元和加热除湿组件；所述加热除湿组件包括与衣柜柜体的内壁连接的基板、通过可拆卸结构设置在基板上的电热膜、以及设置在所述基板和电热膜之间的凹槽，所述凹槽内放置有导线，导线用于连接温湿度传感器和温湿度控制显示单元。本发明可以实时监测衣柜的温度和湿度，进行衣柜除湿防潮作业，保持衣物干燥，防止发霉，在除湿的同时，不影响衣柜的使用空间，安全方便无噪音。

技术研发人员：孙志伟;高桂革;曾宪文;褚鑫;黄文;盛仕杰;唐滢松
受保护的技术使用者：上海电机学院
技术研发日：2017.05.08
技术公布日：2017.08.11
