一种榨汁机的制作方法

本发明涉及家用小电器技术领域，具体为一种榨汁机。

背景技术：

榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，小型可家用。榨取的果汁等都是纯天然饮料，对身体有百利而无一害，对于减少儿童饮用过多的超市饮料有一定的帮助，榨取的纯天然果汁，可以防止各种疾病的发生，不同配方食谱可以取得不同的效果，榨汁机成为日常家庭生活中必备的家用小电器。现有的榨汁机在榨汁前个头大于加料口的要切小，过程繁琐，使用麻烦，个头较大时，榨汁缓慢，另外密封性不好，榨汁过程中，果汁液体容易飞溅。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种榨汁机，可以快速切块，提高榨汁效率，而且密封效果好，汁液不会飞溅，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种榨汁机，包括底座和杯盖，所述底座的开口端设有轴承，所述底座的内部底端固定有电机，电机的输出轴通过联轴器与转轴连接，转轴套接于轴承的内圈，所述底座的外侧表面中部设有电机开关，电机开关的输出端与电机的输入端电连接，电机开关的输入端与外部电源的输出端电连接，所述底座的上表面固定有榨汁杯，榨汁杯的内部底端设有刀具，刀具的一端与转轴连接，榨汁杯的外侧表面设有出汁导管，出汁导管深入到榨汁杯内，出汁导管上安装有阀门，榨汁杯的内部上端设有安装槽，安装槽内活动卡装有刀架，榨汁杯的外侧表面上部设有外螺纹，所述杯盖的内部顶端固定有电动伸缩杆，电动伸缩杆通过活动杆连接有圆形压板，所述杯盖的外侧表面中部设有电动伸缩杆开关，电动伸缩杆开关的输出端与电动伸缩杆的输入端电连接，电动伸缩杆开关的输入端与外部电源的输出端电连接，所述杯盖的内部开口端设有内螺纹，内螺纹与外螺纹相配合。在所述底座外壁设有防腐涂层。

作为本发明的一种优选技术方案，所述刀具包括刀具座，刀具座的上表面设有螺旋刀片，螺旋刀片的数量为三个且等距离设置。

作为本发明的一种优选技术方案，所述刀架为环形，刀架内设有数量不少于八个的薄刀片，且数量不少于八个的薄刀片等间距设置。

作为本发明的一种优选技术方案，所述底座的下表面设有橡胶垫。

作为本发明的一种优选技术方案，所述防腐涂层按重量份由以下组分组成：纳米改性聚脲46.5份，纳米二氧化钛9.4份，丙烯酸锌树脂37.5份，丙二醇甲醚4.1份，羟乙基纤维9.1份，n-羟甲基丙烯酰胺2.4份，苯酚磺酸5.1份，滑石粉2.2份，酚醛胺9.1，脂肪酸聚乙二醇酯1.3份，破泡聚硅氧烷溶液0.64份，端基改性有机硅0.22份，乙二醇丁醚13.9份，石墨烯10份，氧化铝10.5份；

制备方法：

a将苯酚磺酸，滑石粉，酚醛胺，乙二醇丁醚，石墨烯，氧化铝放入搅拌罐中，在50-80℃的温度400～800r/min的转速下搅拌均匀；

b将纳米改性聚脲，纳米二氧化钛，丙烯酸锌树脂，丙二醇甲醚，羟乙基纤维，n-羟甲基丙烯酰胺加入到步骤a中，并在90-110℃的水浴中边搅拌边反应15-45min；

c将脂肪酸聚乙二醇酯，破泡聚硅氧烷溶液，端基改性有机硅和其它组分加入到步骤b中，在200～400r/min转速条件下，搅拌10～15分钟；经过滤即可。

与现有技术相比，本发明的有益效果是：本榨汁机，操作简单、使用便利，通过电动伸缩杆的运动，活动杆带动圆形压板运动，将水果向下压，通过刀架的切削，水果均匀的分成小块，便于榨汁，减少人力耗费，通过电机带动螺旋刀片转动，切削压榨水果更快，杯盖通过内螺纹和外螺纹与榨汁杯连接，密封效果更好，有效防止汁液飞溅。

附图说明

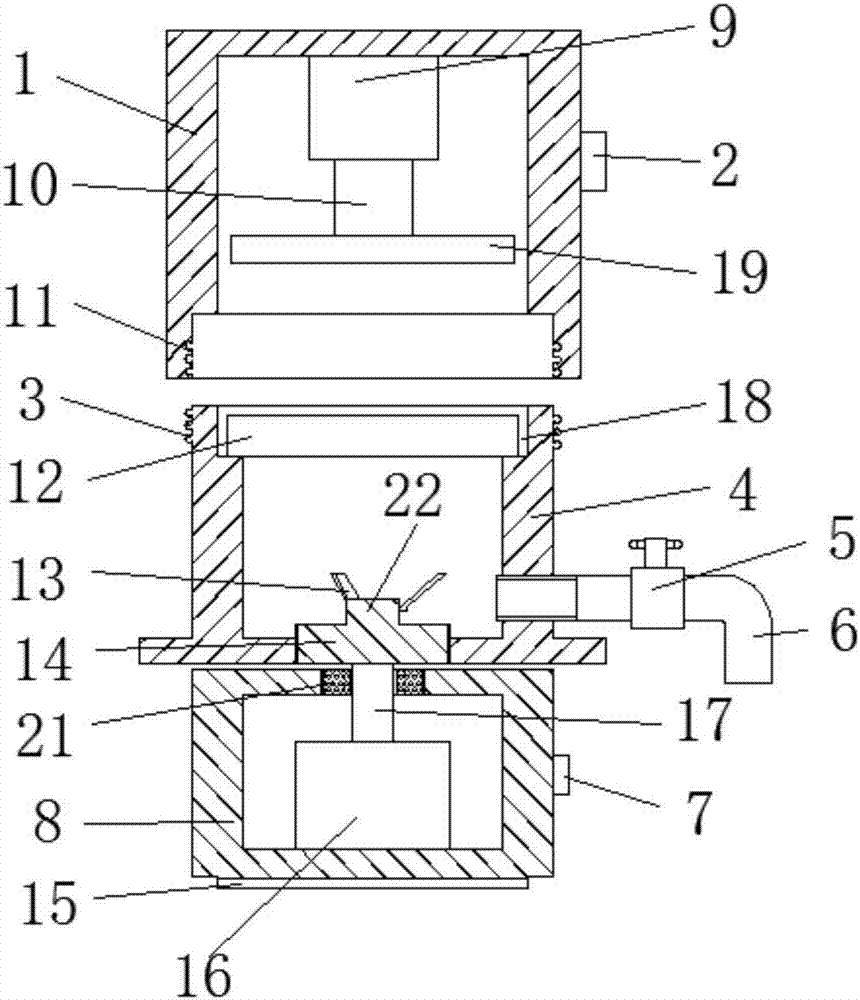

图1为本发明结构示意图；

图2为本发明机构左视剖面图；

图3为本发明结构俯视剖面图。

图中：1杯盖、2电动伸缩杆开关、3外螺纹、4榨汁杯、5阀门、6出汁导管、7电机开关、8底座、9电动伸缩杆、10活动杆、11内螺纹、12刀架、13螺旋刀片、14刀具、15橡胶垫、16电机、17转轴、18安装槽、19圆形压板、20薄刀片、21轴承、22刀具座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种榨汁机，包括底座8和杯盖1，底座8的下表面设有橡胶垫15，增大摩擦力，底座8的开口端设有轴承21，底座8的内部底端固定有电机16，电机16的输出轴通过联轴器与转轴17连接，转轴17套接于轴承21的内圈，底座8的外侧表面中部设有电机开关7，电机开关7的输出端与电机16的输入端电连接，电机开关7的输入端与外部电源的输出端电连接，底座8的上表面固定有榨汁杯4，榨汁杯4为透明高强度有机玻璃，可以方便查看内部榨汁情况，榨汁杯4的内部底端设有刀具14，刀具14包括刀具座22，刀具座22的上表面设有螺旋刀片13，螺旋刀片13的数量为三个且等距离设置，刀具14的一端与转轴17连接，通过电机16带动转轴17转动，转轴17带动螺旋刀片13转动，切削压榨水果更快，榨汁杯4的外侧表面设有出汁导管6，出汁导管6深入到榨汁杯4内，出汁导管6上安装有阀门5，榨汁杯4的内部上端设有安装槽18，安装槽18内活动卡装有刀架12，刀架12为环形，刀架12内设有数量不少于八个的薄刀片20，且数量不少于八个的薄刀片20等间距设置，用于将水果均匀地切成小块，榨汁杯4的外侧表面上部设有外螺纹3，杯盖1的内部顶端固定有电动伸缩杆9，电动伸缩杆9通过活动杆10连接有圆形压板19，杯盖1的外侧表面中部设有电动伸缩杆开关2，电动伸缩杆开关2的输出端与电动伸缩杆9的输入端电连接，电动伸缩杆开关2的输入端与外部电源的输出端电连接，电动伸缩杆9带动活动杆10运动，活动杆10带动圆形压板挤压水果，杯盖1的内部开口端设有内螺纹11，内螺纹11与外螺纹3相配合，密封效果好，有效防止汁液飞溅。

在使用时：通过内螺纹11和外螺纹3旋转打开杯盖1，将洗净后的水果放在刀架12上，拧紧杯盖1，接通外部电源，启动电动伸缩杆开关2，电动伸缩杆9运动，活动杆10带动圆形压板19挤压水果，水果被均匀地切成小块，启动电机开关7，电机16运转，电机16带动转轴17转动，转轴17带动刀具14转动，刀具14上的螺旋刀片13快速切削压榨水果，透过榨汁杯4，查看压榨情况，压榨完成后，打开阀门5，用杯子接果汁即可饮用。

本发明操作简单、使用便利，通过电动伸缩杆9的运动，活动杆10带动圆形压板19运动，将水果向下压，通过刀架12的切削，水果均匀的分成小块，便于榨汁，减少人力耗费，通过电机16带动螺旋刀片13转动，切削压榨水果更快，杯盖1通过内螺纹11和外螺纹3与榨汁杯4连接，密封效果更好，有效防止汁液飞溅，橡胶垫15增大摩擦力。

在所述底座外壁设有防腐涂层。所述防腐涂层按重量份由以下组分组成：纳米改性聚脲46.5份，纳米二氧化钛9.4份，丙烯酸锌树脂37.5份，丙二醇甲醚4.1份，羟乙基纤维9.1份，n-羟甲基丙烯酰胺2.4份，苯酚磺酸5.1份，滑石粉2.2份，酚醛胺9.1，脂肪酸聚乙二醇酯1.3份，破泡聚硅氧烷溶液0.64份，端基改性有机硅0.22份，乙二醇丁醚13.9份，石墨烯10份，氧化铝10.5份；

制备方法：

a将苯酚磺酸，滑石粉，酚醛胺，乙二醇丁醚，石墨烯，氧化铝放入搅拌罐中，在50-80℃的温度400～800r/min的转速下搅拌均匀；

b将纳米改性聚脲，纳米二氧化钛，丙烯酸锌树脂，丙二醇甲醚，羟乙基纤维，n-羟甲基丙烯酰胺加入到步骤a中，并在90-110℃的水浴中边搅拌边反应15-45min；

c将脂肪酸聚乙二醇酯，破泡聚硅氧烷溶液，端基改性有机硅和其它组分加入到步骤b中，在200～400r/min转速条件下，搅拌10～15分钟；经过滤即可。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
