一种带有翻炒装置的炒菜锅的制作方法

本发明涉及炒菜锅技术领域，具体为一种带有翻炒装置的炒菜锅。

背景技术：

自动炒菜锅是一款现代科技产品，新一代智能烹饪设备，无油烟、无辐射、省油省电、自动翻炒，炒菜锅还有自动炒、爆、炖等多功能自动炒菜锅，方便、简单的操作让你只需轻轻一按，即可远离厨房油烟危害，轻松享受美味，实现了做饭过程的自动化和趣味化。目前市面上出现的自动炒菜锅为了保证翻炒的均匀度，一般都会采用行星式翻炒机构进行翻炒。但结构大多复杂，使用不便，采用行星式翻炒机构进行翻炒的炒菜锅一般用于酒店，家庭使用麻烦、不便利，另外翻炒机构设计不合理，翻炒不均匀，容易导致菜容易翻炒失败。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种带有翻炒装置的炒菜锅，结构简单，给使用带来了便利，翻炒均匀，适合家庭使用，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种带有翻炒装置的炒菜锅，包括锅体，所述锅体的锅口前侧设有第一凸台，第一凸台的上表面中部设有凹槽，所述锅体的外侧中部设有手柄，手柄的一端设有挂环，手柄上套接有橡胶套，所述锅体的锅口后侧设有第二凸台，第二凸台的上表面设有合页，合页与锅盖连接，锅盖包括钢圈和固定圈，钢圈和固定圈之间卡装有有机玻璃板，固定圈内卡装有电机箱，电机箱的上表面设有电机开关，电机箱的开口端套接有轴承，轴承的一端设有轴封，电机箱内固定有电机，电机的输入端与电机开关的输出端电连接，电机开关的输入端与外部电源的输出端电连接，电机的输出轴通过联轴器与转轴连接，转轴套接于轴承和轴封，转轴的一端设有翻炒机构。

作为本发明的一种优选技术方案，所述翻炒机构的数量不少于三个，且数量不少于三个的翻炒机构等间距设置。

作为本发明的一种优选技术方案，所述翻炒机构包括连接板，连接板的一侧连接有翻炒板。

作为本发明的一种优选技术方案，所述钢圈的前侧设有第三凸台，第三凸台的下表面设有卡块，且卡块活动卡装于凹槽内。

作为本发明的一种优选技术方案，所述合页的数量不少于两个，且数量不少于两个的合页等间距设置。

与现有技术相比，本发明的有益效果是：本带有翻炒装置的炒菜锅，结构简单、使用便利，把手上的橡胶套及挂环便于炒菜时手持，拿取使用方便，通过合页旋转打开锅盖，通过卡块与凹槽的配合能够在炒菜时将锅盖与锅体闭合严密，电机通过转轴带动翻炒机构转动，实现菜的自动翻炒，翻炒机构设计合理，能够均匀的对菜进行翻炒。

附图说明

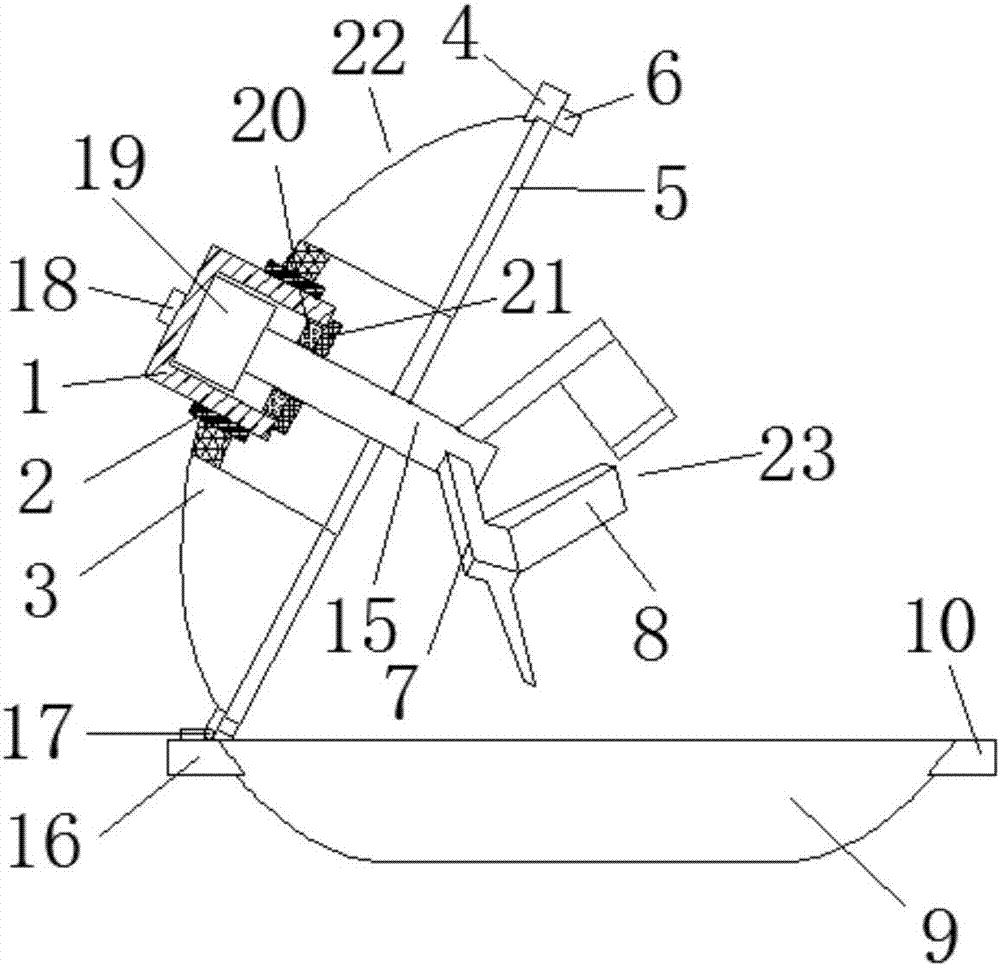

图1为本发明结构示意图；

图2为本发明左视剖面图；

图3为本发明结构后视图。

图中：1电机箱、2固定圈、3有机玻璃板、4第三凸台、5钢圈、6卡块、7连接板、8翻炒板、9锅体、10凹槽、11第一凸台、12手柄、13橡胶套、14挂环、15转轴、16第二凸台、17合页、18电机开关、19电机、20轴承、21轴封、22锅盖、23翻炒机构。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种带有翻炒装置的炒菜锅，包括锅体9，锅体9的锅口前侧设有第一凸台11，第一凸台11的上表面中部设有凹槽10，锅体9的外侧中部设有手柄12，手柄12的一端设有挂环14，手柄12上套接有橡胶套13，便于手持、拿取使用方便，锅体9的锅口后侧设有第二凸台16，第二凸台16的上表面设有合页17，合页17的数量不少于两个，且数量不少于两个的合页17等间距设置，合页17与锅盖22连接，转动打开锅盖22，锅盖22包括钢圈5和固定圈2，钢圈5的前侧设有第三凸台4，第三凸台4的下表面设有卡块6，且卡块6活动卡装于凹槽10内，用于将锅盖22固定于锅体9，钢圈5和固定圈2之间卡装有有机玻璃板3，能够观察内部翻炒情况，固定圈2内卡装有电机箱1，电机箱1的上表面设有电机开关18，电机箱1的开口端套接有轴承20，轴承20的一端设有轴封21，电机箱1内固定有电机19，电机19的输入端与电机开关18的输出端电连接，电机开关18的输入端与外部电源的输出端电连接，电机19的输出轴通过联轴器与转轴15连接，转轴15套接于轴承20和轴封21，转轴15的一端设有翻炒机构23，翻炒机构23的数量不少于三个，且数量不少于三个的翻炒机构23等间距设置，翻炒机构23包括连接板7，连接板7的一侧连接有翻炒板8，翻炒机构23为不锈钢，通过电机19转动带动翻炒机构23转动，实现自动翻炒，提高效率，给使用者提供便利，另外翻炒机构23能够更加均匀地对菜进行翻炒。

在使用时：通过合页17旋转打开锅盖22，将菜放入锅体9内，关闭锅盖22，将卡块6插入凹槽10内，接通外部电源，启动电机开关18，电机19运转，电机19通过联轴器带动转轴15运转，转轴15带动翻炒机构23运转，对菜进行翻炒，通过有机玻璃板3可以查看锅体9内部菜的翻炒情况，另外手柄12、橡胶套13和挂环14给使用提供便利。

本发明结构简单、使用便利，把手12上的橡胶套13及挂环14便于炒菜时手持，拿取使用方便，通过合页17旋转打开锅盖22，通过卡块6与凹槽10的配合能够在炒菜时将锅盖22与锅体9闭合严密，电机19通过转轴15带动翻炒机构23转动，实现菜的自动翻炒，翻炒机构23设计合理，能够均匀的对菜进行翻炒，可以通过锅盖22上的有机玻璃板3，查看菜的翻炒情况。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种带有翻炒装置的炒菜锅，包括锅体，锅体的外侧中部设有手柄，锅体上的第二凸台的上表面设有合页，合页与锅盖连接，锅盖包括钢圈和固定圈，钢圈和固定圈之间卡装有有机玻璃板，固定圈内卡装有电机箱，电机箱的上表面设有电机开关，电机箱的开口端套接有轴承，轴承的一端设有轴封，电机箱内电机的输入端与电机开关的输出端电连接，电机开关的输入端与外部电源的输出端电连接，电机的输出轴通过联轴器与转轴连接，转轴的一端设有翻炒机构。本带有翻炒装置的炒菜锅，结构简单、使用便利，炒菜时能够将锅盖与锅体闭合严密，通过电机转动实现菜的自动翻炒，翻炒机构设计合理，能够均匀的对菜进行翻炒。

技术研发人员：刘慧
受保护的技术使用者：苏州标杆知识产权运营有限公司
技术研发日：2017.07.03
技术公布日：2017.08.29
