一种叶片遇阻感应停止的百叶窗的制作方法

本实用新型涉及百叶窗技术领域，具体讲的是一种叶片遇阻感应停止的百叶窗。

背景技术：

百叶窗由于美观，遮阳效果好，使用方便广受用户喜爱。

现有技术中的百叶窗，为了可以调整百叶窗的叶片透光大小，在百叶窗的安装轨道上设有翻转装置，如国家知识产权局公开的授权公告号为CN 202970402 U的百叶窗叶片的翻转装置，包括转角箱体、穿过转角箱体的牵引绳和定位在转角箱体上的翻转轴，所述的翻转轴上固定有翻转轮，所述的翻转轮外侧面上开有截面呈矩形的环形凹槽，所述的牵引绳呈螺旋状缠绕在翻转轮的环形凹槽处，所述的转角箱体和翻转轮之间设有将缠绕在翻转轮环形凹槽处的牵引绳有序排列开的分隔件。

上述结构的翻转装置由于部件较多，造成结构复杂，安装不便。

技术实现要素：

本实用新型所要解决的技术问题是，提供一种叶片遇阻感应停止的百叶窗，该百叶窗中的叶片角度调整机构结构简单，安装方便，结构稳定。

为解决上述技术问题，本实用新型的一种叶片遇阻感应停止的百叶窗，包括叶片角度调整机构，所述叶片角度调整机构包括窗帘安装轨道；支架，所述支架固定在窗帘安装轨道内；转筒，所述转筒卡接在支架上，转筒可相对支架转动；分别搭接在百叶窗叶片两端的第一绳体和第二绳体，所述第一绳体和第二绳体的端部与转筒的上端连接，所述第一绳体和第二绳体分别位于转筒外圆周面的两侧；轴，所述轴穿过转筒设置，所述轴的一端与百叶窗的珠链拉绳头连接，轴转动时带动转筒转动；转筒盖子，所述转筒盖子与支架和转筒均卡接，转筒盖子内表面与第一绳体、第二绳体之间均具有间隔。

采用上述结构后，具有如下优点：由于窗帘安装轨道是百叶窗的基本构件，支架可以直接设置在原有百叶窗的绕线筒上，由此，本实用新型中的一种叶片遇阻感应停止的百叶窗中的叶片角度调整在包括转筒和轴和转筒盖子的情况下即可组成，可见结构简单；另一方面，转筒直接卡接在支架上，所述轴穿过转筒设置，转筒盖子，所述转筒盖子与支架和转筒均卡接，转筒盖子内表面与第一绳体、第二绳体之间均具有间隔，这样，可以保证转筒稳定的卡接在支架上，并且转筒盖子对转筒起到保护作用，避免受到外界因素干扰，达到结构稳定的作用，保证百叶窗的使用稳定性。

所述转筒包括同轴设置且连为一体的卷绳部和卡接部，所述卡接部上具有环形槽，所述支架上设有卡口，所述环形槽卡接在卡口内，所述转筒盖子包括连为一体的盖合部和卡合部，所述盖合部盖在卷绳部上，所述卡合部上设有第一卡槽和第二卡槽，所述第一卡槽与所述卡口卡接，所述第二卡槽与所述卡接部卡接。这样，转筒与支架的安装方式为卡接，转筒盖子的安装方式也是卡接，卡接方式安装可以使的安装方便，提高生产效率。

所述卷绳部上具有断口，在所述断口的两侧且在卷绳部上设有穿槽，所述第一绳体和第二绳体的一端分别连接有卡块，所述卡块与所述穿槽卡接。这样，第一绳体和第二绳体与卷绳部的安装方式为卡接，卡接方式安装可以使的安装方便，提高生产效率。

所述穿槽的侧壁上设有凸块。这样，凸块用于防止第一绳体和第二绳体脱出凹槽，保证工作的稳定性。

所述叶片角度调整机构还包括限位块，所述限位块套设在所述轴上。限位块一端与支架侧面抵紧，这样，可以对轴限位进行限位，避免轴左右滑动，避免使用次数多后，轴的一端脱离珠链拉绳头。

所述限位块的一侧设有卡爪，所述卡爪与限位块同轴设置，所述卡爪套设在所述轴上，在卡爪外圆周面上设有使卡爪与轴卡紧的铁环。这样，卡爪的作用使轴的限位作用更好，更稳定。

附图说明

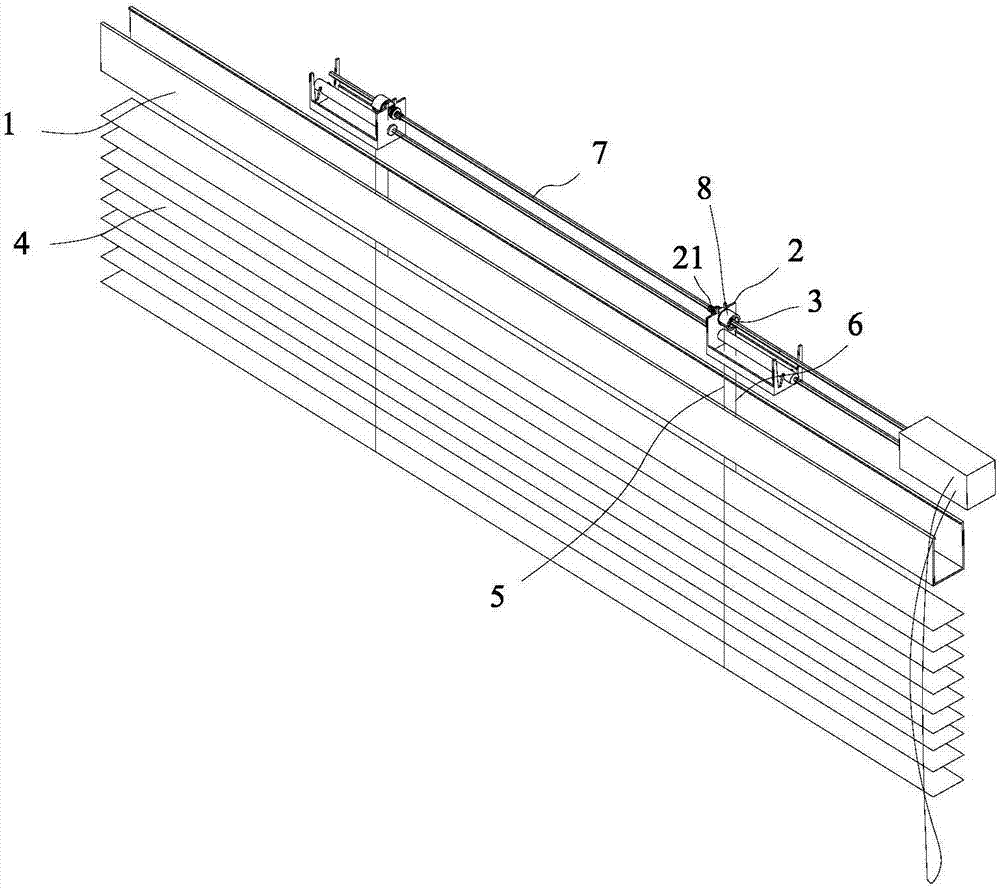

图1是本实用新型一种叶片遇阻感应停止的百叶窗的分体结构示意图。

图2是本实用新型一种叶片遇阻感应停止的百叶窗中叶片角度调整机构的分体结构示意图。

图3是本实用新型一种叶片遇阻感应停止的百叶窗中转筒的分体结构示意图。

图4是本实用新型一种叶片遇阻感应停止的百叶窗中转筒盖子的分体结构示意图。

图5是本实用新型一种叶片遇阻感应停止的百叶窗中叶片角度调整机构的截面示意图。

图6是本实用新型一种叶片遇阻感应停止的百叶窗中叶片角度调整到另一方向的截面示意图。

其中：

1、窗帘安装轨道；2、支架；3、转筒；4、百叶窗叶片；5、第一绳体；6、第二绳体；7、轴；8、转筒盖子；9、卷绳部；10、卡接部；11、环形槽；12、卡口；13、盖合部；14、卡合部；15、第一卡槽；16、第二卡槽；17、断口；18、穿槽；19、卡块；20、凸块；21、限位块；22、卡爪；23、铁环。

具体实施方式

下文将使用本领域技术人员向本领域的其它技术人员传达他们工作的实质所通常使用的术语来描述本公开的实用新型概念。然而，这些实用新型概念可体现为许多不同的形式，因而不应视为限于本文中所述的实施例。提供这些实施例是为了使本公开内容更详尽和完整，并且向本领域的技术人员完整传达其包括的范围。也应注意这些实施例不相互排斥。来自一个实施例的组件、步骤或元素可假设成在另一实施例中可存在或使用。在不脱离本公开的实施例的范围的情况下，可以用多种多样的备选和/或等同实现方式替代所示出和描述的特定实施例。本申请旨在覆盖本文论述的实施例的任何修改或变型。对于本领域的技术人员而言明显可以仅使用所描述的方面中的一些方面来实践备选实施例。本文出于说明的目的，在实施例中描述了特定的数字、材料和配置，然而，领域的技术人员在没有这些特定细节的情况下，也可以实践备选的实施例。在其它情况下，可能省略或简化了众所周知的特征，以便不使说明性的实施例难于理解。

此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“设有”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-6，在一个实施例中，一种叶片遇阻感应停止的百叶窗，包括叶片角度调整机构，所述叶片角度调整机构包括窗帘安装轨道1；支架2，所述支架2固定在窗帘安装轨道1内；转筒3，所述转筒3卡接在支架2上，转筒3可相对支架2转动；分别搭接在百叶窗叶片4两端的第一绳体5和第二绳体6，所述第一绳体5和第二绳体6的端部与转筒3的上端连接，所述第一绳体5和第二绳体6分别位于转筒3外圆周面的两侧；轴7，所述轴7穿过转筒3设置，所述轴7的一端与百叶窗的珠链拉绳头连接，轴7转动时带动转筒3转动；转筒盖子8，所述转筒盖子8与支架2和转筒3均卡接，转筒盖子8内表面与第一绳体5、第二绳体6之间均具有间隔。

采用上述结构后，具有如下优点：由于窗帘安装轨道1是百叶窗的基本构件，支架2可以直接设置在原有百叶窗的绕线筒上，由此，本实用新型中的一种叶片遇阻感应停止的百叶窗中的叶片角度调整在包括转筒3和轴7和转筒盖子8的情况下即可组成，可见结构简单；另一方面，转筒3直接卡接在支架2上，所述轴7穿过转筒3设置，转筒盖子8，所述转筒盖子8与支架2和转筒3均卡接，转筒盖子8内表面与第一绳体5、第二绳体6之间均具有间隔，这样，可以保证转筒3稳定的卡接在支架2上，并且转筒盖子8对转筒3起到保护作用，避免受到外界因素干扰，达到结构稳定的作用，保证百叶窗的使用稳定性。

所述转筒3包括同轴设置且连为一体的卷绳部9和卡接部10，所述卡接部10上具有环形槽11，所述支架2上设有卡口12，所述环形槽11卡接在卡口12内，所述转筒盖子8包括连为一体的盖合部13和卡合部14，所述盖合部13盖在卷绳部9上，所述卡合部14上设有第一卡槽15和第二卡槽16，所述第一卡槽15与所述卡口12卡接，所述第二卡槽16与所述卡接部10卡接。这样，转筒3与支架2的安装方式为卡接，转筒盖子8的安装方式也是卡接，卡接方式安装可以使的安装方便，提高生产效率。

所述卷绳部9上具有断口17，在所述断口17的两侧且在卷绳部9上设有穿槽18，所述第一绳体5和第二绳体6的一端分别连接有卡块19，所述卡块19与所述穿槽18卡接。这样，第一绳体5和第二绳体6与卷绳部9的安装方式为卡接，卡接方式安装可以使的安装方便，提高生产效率。

所述穿槽18的侧壁上设有凸块20。这样，凸块20用于防止第一绳体5和第二绳体6脱出凹槽，保证工作的稳定性。

所述叶片角度调整机构还包括限位块21，所述限位块21套设在所述轴7上。限位块21一端与支架2侧面抵紧，这样，可以对轴7限位进行限位，避免轴7左右滑动，避免使用次数多后，轴7的一端脱离珠链拉绳头。

所述限位块21的一侧设有卡爪22，所述卡爪22与限位块21同轴设置，所述卡爪22套设在所述轴7上，在卡爪22外圆周面上设有使卡爪22与轴7卡紧的铁环23。这样，卡爪22的作用使轴7的限位作用更好，更稳定。

工作原理：如图5、6，百叶窗的叶片降下处于展开状态时，当将需要调整叶片角度时，拉动珠链拉绳头的拉绳，拉绳带动轴7转动，轴7带动转筒3向其中一个方向旋转，此时，第一绳体5或第二绳体6中的其中一根搭在转筒3的外圆周面上，另一根由于重力作用下降，因此，叶片在两根绳子的的带动下，达到调整叶片角度的作用。若想反方向调整叶片角度，则向相反发现拉动拉绳即可。

以上所述，仅是本实用新型较佳可行的实施示例，不能因此即局限本实用新型的权利范围，对熟悉本领域的技术人员来说，凡运用本实用新型的技术方案和技术构思做出的其他各种相应的改变都应属于在本实用新型权利要求的保护范围之内。
