一种用于烧烤炉的限位部件的制作方法

本实用新型涉及烧烤炉技术领域，具体而言，涉及一种用于烧烤炉的限位部件。

背景技术：

烧烤日益受人们喜欢，烧烤炉的设计亦日益多样化，人们进行户外活动时常常带上烧烤炉，为了方便使用，人们设计出旋转式的烧烤炉，但是在使用过程发现烧烤炉的支架和外壳之间的连接存在松脱隐患，旋转或搬动烧烤炉时可能出现连接处部件松脱，此隐患亟需解决。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种用于烧烤炉的、连接稳定、使用安全的限位部件。

为实现上述目的，本实用新型的技术方案如下：

一种用于烧烤炉的限位部件，包括外限位片，所述外限位片中部设有凸出的安装柱，在所述安装柱上安装有内限位片、弹性环、限位圈、及卡扣，所述卡扣由针型金属折弯而成，卡扣两边的中部向内凹折、下部向外折弯；所述安装柱的柱壁上对称开有两个呈条状的凹槽，所述凹槽的两端设有缺口；其中，装配时所述卡扣两边的中部卡嵌在凹槽内，且卡扣卡入所述缺口中。

作为上述技术方案的改进，所述缺口形状与卡扣的针型截面匹配。

作为上述技术方案的进一步改进，所述缺口从凹槽的两端朝向安装柱的凸出方向开设。

进一步，所述弹性环表面呈波浪状。

进一步，所述安装柱为中空圆柱，所述凹槽贯穿安装柱的柱壁。

进一步，所述内限位片可在安装柱上转动，所述外限位片的本体边缘处设有凸起的限位块，所述内限位片的边缘设有与限位块配合的弧形口。

进一步，所述外限位片上设有凹部，所述内限位片上设有与所述凹部形状配合的凸台。

本实用新型的有益效果是：一种用于烧烤炉的限位部件，包括外限位片，所述外限位片中部设有凸出的安装柱，在所述安装柱上安装有内限位片、弹性环、限位圈、及卡扣，使用时，卡扣中部插入凹槽内，此保证了烧烤炉支架与外壳之间的连接；同时卡扣的部分本体卡入所述缺口中，缺口的设置保证在竖直方向上对卡扣的限位防脱作用，此结构有效防止在移动、旋转烧烤炉时卡扣由于外壳转动而脱离凹槽，充分保证限位部件连接的稳定性，保证使用安全性。

附图说明

以下结合附图和实例作进一步说明。

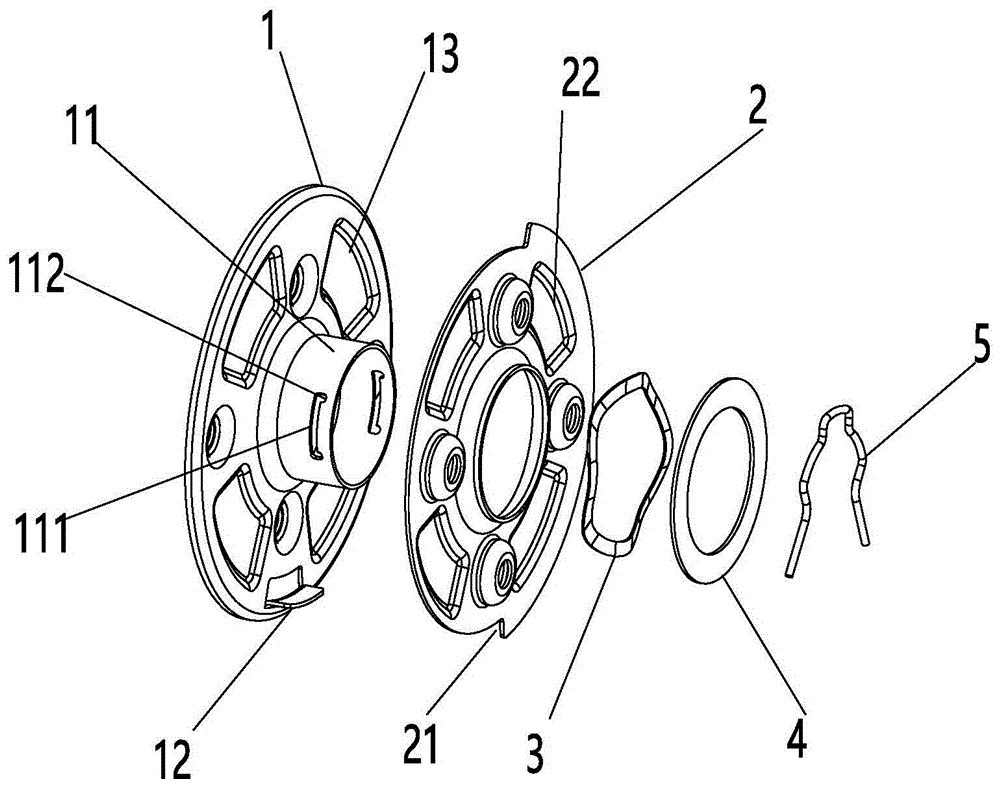

图1是本实用新型的结构分解示意图；

图2是本实用新型的结构装配示意图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

参照图1和图2，一种用于烧烤炉的限位部件，包括外限位片1，所述外限位片1中部设有凸出的安装柱11，在所述安装柱11上安装有内限位片2、弹性环3、限位圈4、及卡扣5，所述卡扣5由针型金属折弯而成，卡扣5两边的中部向内凹折、下部向外折弯；所述安装柱11的柱壁上对称开有两个呈条状的凹槽111，所述凹槽111的两端设有缺口112；其中，装配时所述卡扣5两边的中部卡嵌在凹槽111内，且卡扣5卡入所述缺口112中；使用时，所述外限位片1与烧烤炉的支架连接，本实施例中的烧烤炉优选为外壳能转动的烧烤炉，所述内限位片2与烧烤炉的外壳外侧壁连接，所述安装柱11插入外壳内部，卡扣5卡接在凹槽111内，卡扣5和外壳内侧壁之间安装弹性环3和限位圈4，弹性环3处于弹性形变状态，弹性环3一侧抵靠在外壳内侧壁上，弹性环3另一侧抵靠在限位圈4上，弹性环3支将限位圈4推向安装柱11的凸出方向，从而限位圈4亦将卡扣5推向安装柱11的凸出方向，此时卡扣5中部插入凹槽111内，此保证了烧烤炉支架与外壳之间的连接；同时卡扣5的部分本体卡入所述缺口112中，缺口112的设置保证在竖直方向上对卡扣5的限位防脱作用，此结构有效防止在移动、旋转烧烤炉时卡扣5由于外壳转动而脱离凹槽111，充分保证限位部件连接的稳定性，保证使用安全性。

优选的，所述缺口112形状与卡扣5的针型截面匹配，保证卡扣5能卡接到缺口112中，保证连接稳定性。

优选的，所述缺口112从凹槽111的两端朝向安装柱11的凸出方向开设，缺口112的开设方向与限位圈4对卡扣5的推动方向相同，保证了卡扣5卡入到缺口112内，且通过限位圈4的对卡扣5的推挤作用使得卡扣5稳定卡接在缺口112内，充分保证限位部件的连接稳定性。

所述弹性环3表面呈波浪状，弹性环3以波浪形的形状形成弹性。

具体的，所述安装柱11为中空圆柱，所述凹槽111贯穿安装柱11的柱壁。

所述内限位片2可在安装柱11上转动，所述外限位片1的本体边缘处设有凸起的限位块12，所述内限位片2的边缘设有与限位块12配合的弧形口21，利用限位块12和弧形口21的配合限定烧烤炉的外壳与支架之间的旋转角度。

所述外限位片1上设有凹部13，所述内限位片2上设有与所述凹部13形状配合的凸台22，当需要将烧烤炉的外壳旋转时，将支架往外拉将外限位片1和内限位片2相离，即凹部13和凸台22相离后转动外壳，旋转到位后通过弹性环3的弹性作用将外限位片1和内限位片2拉近复位，凹部13和凸台22相互对应抵接，从而将外限位片1与内限位片2进行定位。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。

技术特征：

1.一种用于烧烤炉的限位部件，其特征在于：包括外限位片(1)，所述外限位片(1)中部设有凸出的安装柱(11)，在所述安装柱(11)上安装有内限位片(2)、弹性环(3)、限位圈(4)、及卡扣(5)，所述卡扣(5)由针型金属折弯而成，卡扣(5)两边的中部向内凹折、下部向外折弯；

所述安装柱(11)的柱壁上对称开有两个呈条状的凹槽(111)，所述凹槽(111)的两端设有缺口(112)；

其中，装配时所述卡扣(5)两边的中部卡嵌在凹槽(111)内，且卡扣(5)卡入所述缺口(112)中。

2.根据权利要求1所述的一种用于烧烤炉的限位部件，其特征在于：所述缺口(112)形状与卡扣(5)的针型截面匹配。

3.根据权利要求1所述的一种用于烧烤炉的限位部件，其特征在于：所述缺口(112)从凹槽(111)的两端朝向安装柱(11)的凸出方向开设。

4.根据权利要求1所述的一种用于烧烤炉的限位部件，其特征在于：所述弹性环(3)表面呈波浪状。

5.根据权利要求1所述的一种用于烧烤炉的限位部件，其特征在于：所述安装柱(11)为中空圆柱，所述凹槽(111)贯穿安装柱(11)的柱壁。

6.根据权利要求1所述的一种用于烧烤炉的限位部件，其特征在于：所述内限位片(2)可在安装柱(11)上转动，所述外限位片(1)的本体边缘处设有凸起的限位块(12)，所述内限位片(2)的边缘设有与限位块(12)配合的弧形口(21)。

7.根据权利要求1或6所述的一种用于烧烤炉的限位部件，其特征在于：所述外限位片(1)上设有凹部(13)，所述内限位片(2)上设有与所述凹部(13)形状配合的凸台(22)。

技术总结
本实用新型公开了一种用于烧烤炉的限位部件，包括外限位片，所述外限位片中部设有凸出的安装柱，在所述安装柱上安装有内限位片、弹性环、限位圈、及卡扣，使用时，卡扣中部插入凹槽内，此保证了烧烤炉支架与外壳之间的连接；同时卡扣的部分本体卡入所述缺口中，缺口的设置保证在竖直方向上对卡扣的限位防脱作用，此结构有效防止在移动、旋转烧烤炉时卡扣由于外壳转动而脱离凹槽，充分保证限位部件连接的稳定性，保证使用安全性。

技术研发人员：李杰波
受保护的技术使用者：佛山市钜冠五金制造有限公司
技术研发日：2019.05.28
